4. Touchez le couteau de façon à espacer les sections du
couteau à mi-chemin entre les doigts.
5. Retirez les deux écrous (B) ainsi que les boulons qui fixent
le doigt de couteau (A) et le rabatteur (C) (le cas échéant)
sur la barre de coupe.
6. Retirer le doigt pointu (A), le support (C), le et la plaque
d'usure en plastique. Jeter les doigts pointus.
7. Placez la plaque d'usure en plastique (A) et le doigt de
couteau pointu de rechange (B) sous la barre de coupe.
8. Positionner le support (A) (le cas échéant), puis desserrer le
boulon de réglage (C) de manière à ce qu'il ne dépasse pas
du bas du support.
9. Fixer le doigt de couteau pointu, la plaque d'usure et le
support (le cas échéant) à l'aide de deux boulons et
écrous (B). Serrer les écrous à 85 Nm (63 pi-lb).
10. S'il y a une retenue à cet endroit, procédez à l'ajustement.
Consultez Ajustement du rabatteur - doigt des couteaux,
page 572.
Vérification du rabatteur - doigt des couteaux
Effectuer des contrôles QUOTIDIENS pour s'assurer que les rabatteurs de couteau sont réglés de façon à empêcher les
sections de couteau de se lever et de sortir des doigts, tout en laissant le couteau glisser librement.
Cette procédure concerne le rabatteur standard. Pour vérifier le maintien central sur les plateformes à double couteau, se
reporter à Vérification du rabatteur central - doigt des couteaux, page
215812
MAINTENANCE ET ENTRETIEN

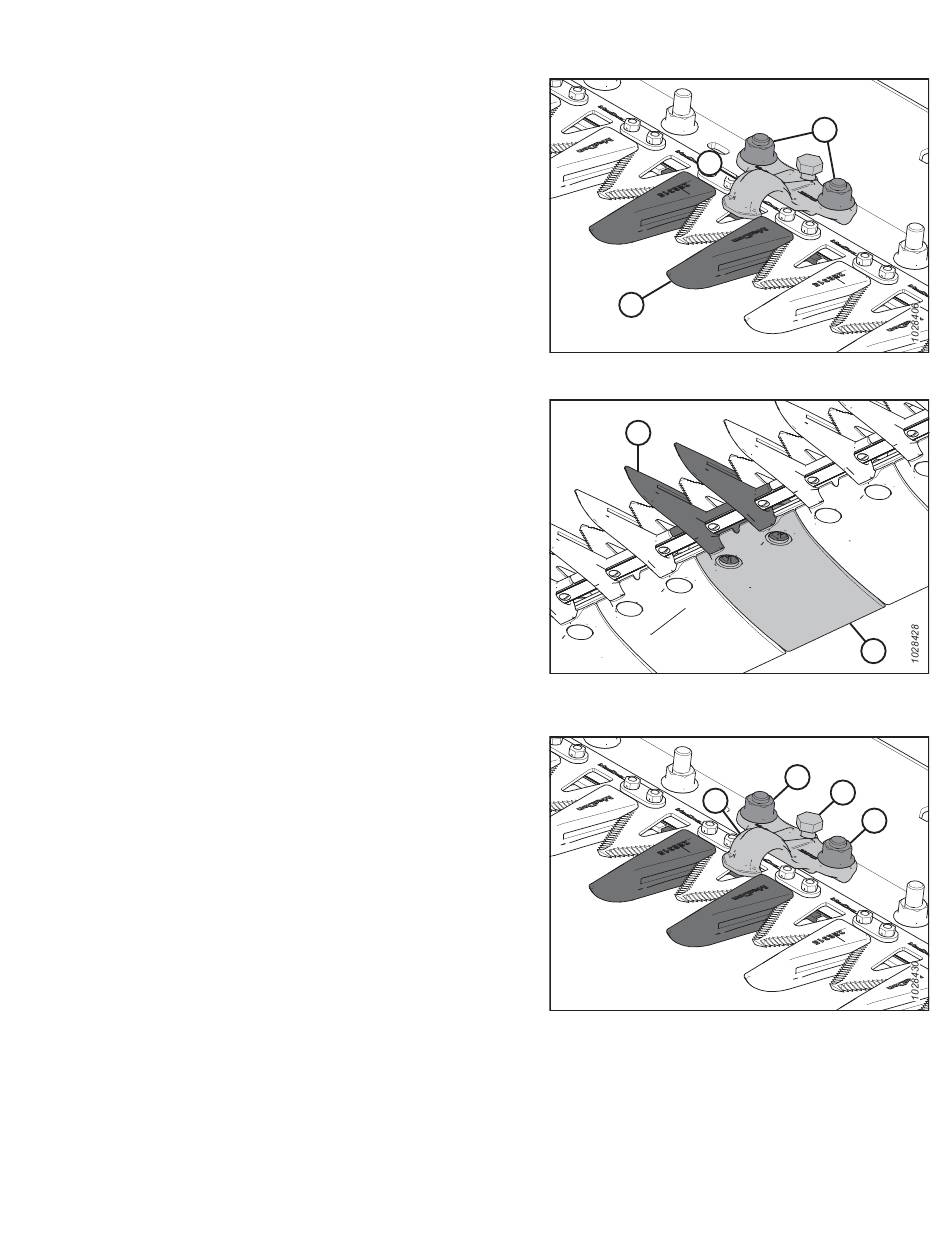

Figure 4.135: Doigts de couteau pointus
Figure 4.136: Doigts de couteau pointus et plaque
d'usure
Figure 4.137: Doigts de couteau pointus
576.
571
C
A
B
B
A
B
A
C
B
