Assemblage et connexion du câble de terre de sécurité
AVERTISSEMENT : Pour les équipements qui utilisent des blocs d'alimentation en CC de -(48 à 60) V, un électricien
qualifié doit effectuer toutes les connexions à l'alimentation en CC et aux mises à la terre de sécurité. N'essayez
pas d'établir la connexion à une source d'alimentation en CC ou d'installer les mises à la terre par vous-même.
Tout le câblage électrique doit être conforme aux pratiques et aux codes locaux et nationaux en vigueur. Tout
dommage provoqué par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez
les consignes de sécurité fournies avec votre produit.
1.
Enlevez la protection isolante de l'extrémité du câble vert/jaune pour exposer environ 4,5 mm (0,175 pouce) de fil de
cuivre.
2.
À l'aide d'une pince à sertir manuelle (Tyco Electronics, 58433-3 ou équivalent), pincez la cosse à languette en
anneau (Jeeson Terminals Inc., R5-4SA ou équivalent) sur le câble vert/jaune (câble de terre de sécurité).
3.
Connectez le câble de terre de sécurité au point de mise à la terre à l'arrière du système à l'aide d'un écrou de
taille 6-32 équipé d'une rondelle-frein.

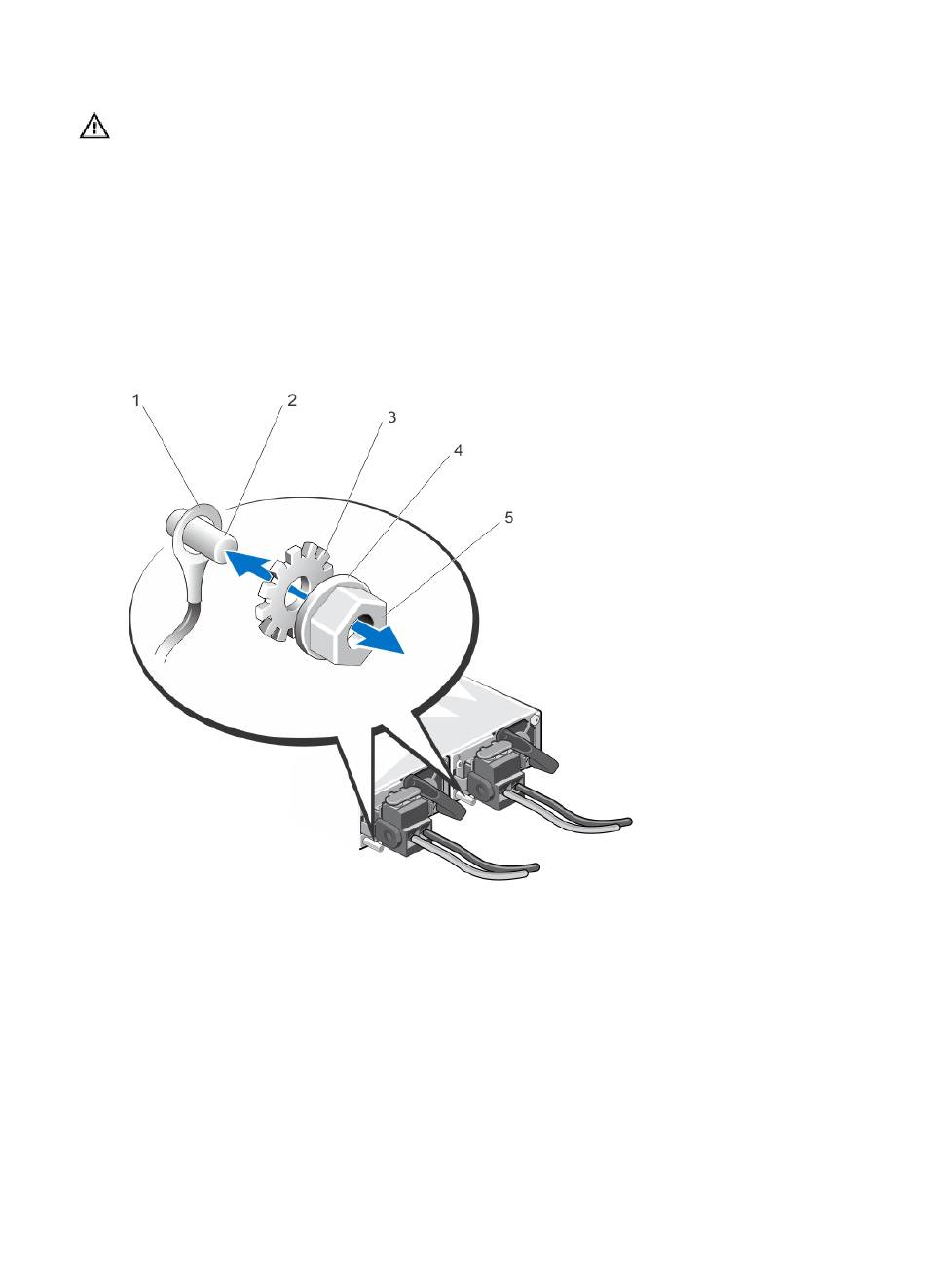

Figure 47. Assemblage et connexion du câble de terre de sécurité
1.
câble de terre de sécurité
3.
rondelle-frein
5.
écrou 6-32
102
2.
point de mise à la terre
4.
rondelle élastique
