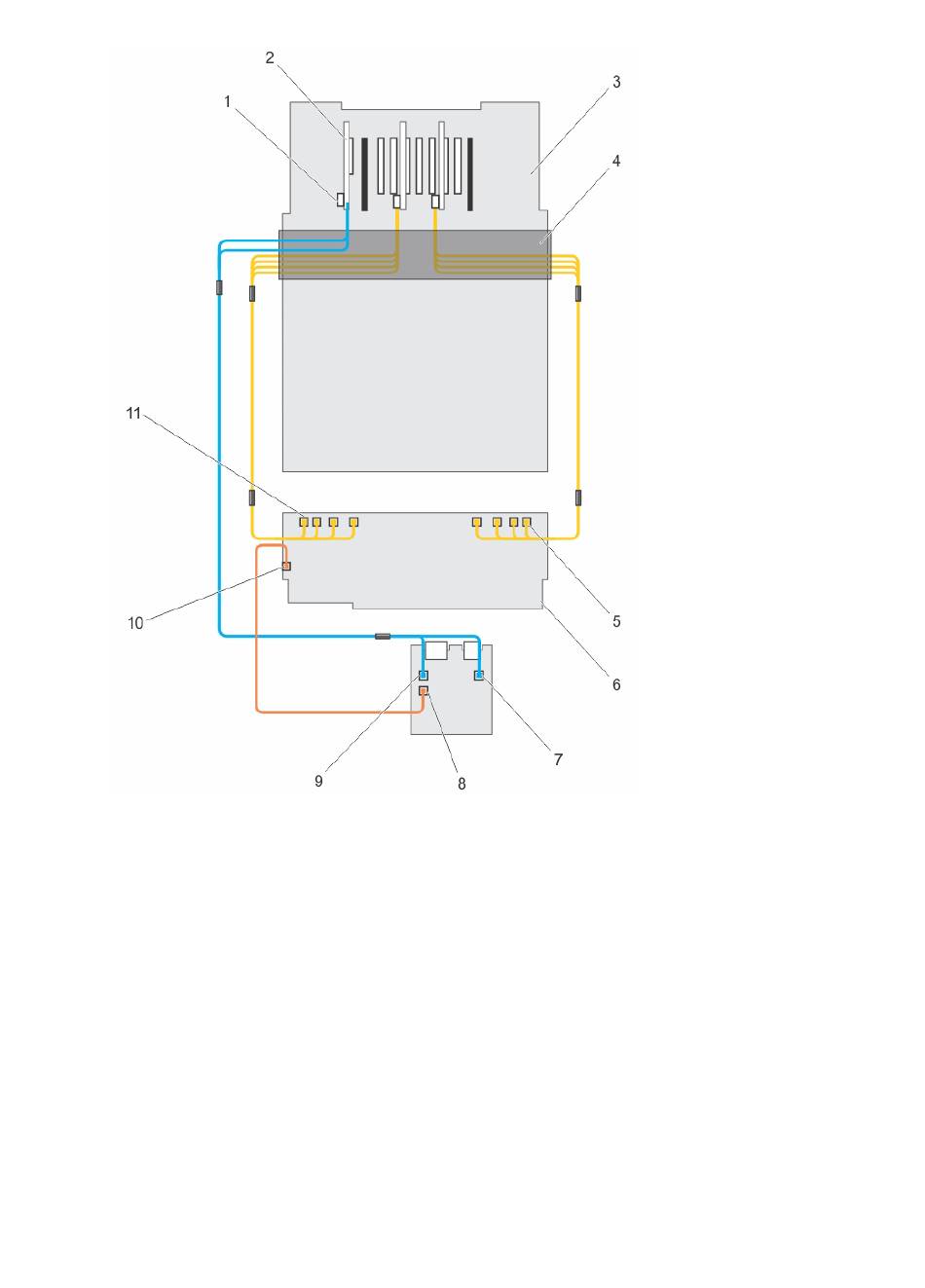

Figure 64. Câblage du fond de panier de 2,5 pouces SAS/SATA (x16) et SSD PCIe (x8) (côté gauche et droit)
1.
connecteur de câble SAS (A et B) sur la carte
contrôleur de stockage intégrée
3.
carte système
5.
connecteur HD mini-SAS (A à D) de l'extenseur
SSD PCIe secondaire
7.
connecteur de câble SAS B sur la carte fille du
module d'extension
9.
connecteur du câble du cavalier SAS A sur la
carte d'extension fille
11. connecteur HD mini-SAS (A à D) de l'extenseur
SSD PCIe principal
2.
carte contrôleur de stockage intégrée
4.
plateau de maintien des câbles
6.
Fond de panier des disques durs x24
8.
connecteur du câble du cavalier SAS sur la
carte d'extension fille
10. connecteur du câble du cavalier SAS sur le
fond de panier
119
