Voyant
Code du voyant
Le voyant de liaison
La carte réseau est connectée à un réseau valide à la vitesse de débit de port maximale (1
est vert
Gb/s ou 10 Gb/s).
Le voyant de liaison
La carte réseau est connectée à un réseau valide à un débit moindre que son débit de port
est orange
maximal.
Le voyant d'activité
Des données réseau sont en cours d'envoi ou de réception.
clignote en vert.
Codes du voyant d'alimentation
Chaque bloc d'alimentation en CA est équipé d'une poignée translucide allumée et chaque bloc d'alimentation en CC (le
cas échéant) a un voyant qui indique si l'alimentation est normale ou si une erreur d'alimentation s'est produite.

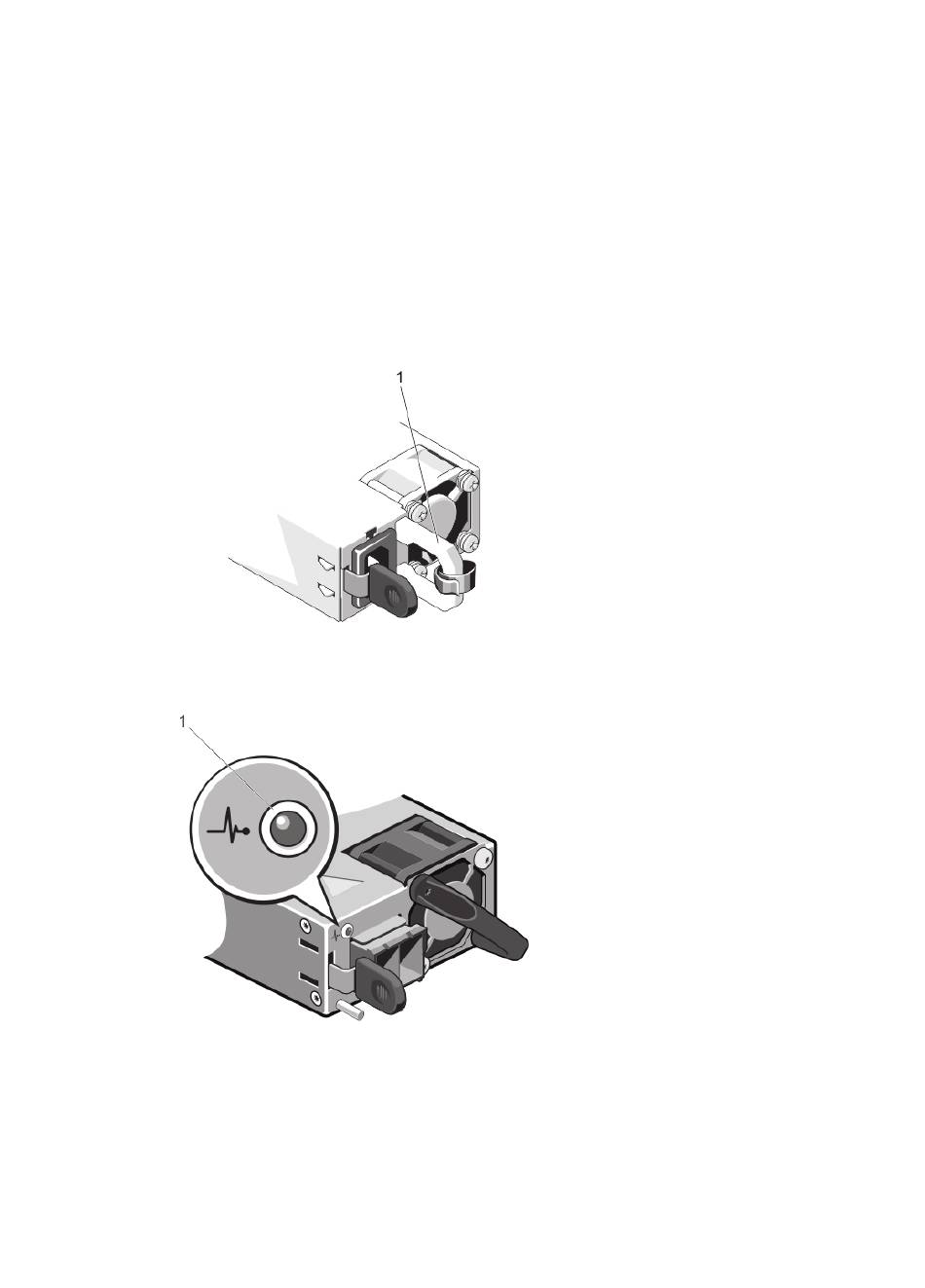

Figure 7. Voyant d'état du bloc d'alimentation en CA
1.
Voyant d'état/poignée du bloc d'alimentation en CA
Figure 8. Voyant d'état du bloc d'alimentation en CC
1.
Voyant d'état du bloc d'alimentation en CC
17
