3.
Ouvrez le système.
PRÉCAUTION : Pour éviter d'endommager les disques durs et le fond de panier, retirez du système les
disques durs avant d'enlever le fond de panier.
PRÉCAUTION : Avant de retirer chaque disque dur, notez son numéro d'emplacement et étiquetez-le
temporairement afin de pouvoir ensuite le réinstaller au même endroit.
4.
Retirez tous les disques durs.
5.
Retirez les composants suivants :
a. cartes de montage de mémoire/caches de cartes de montage de mémoire (le cas échéant)
b. ventilateurs de refroidissement
c. bâti de la carte de montage de mémoire et du ventilateur
6.
Retirez le chariot de la carte fille du module d'extension SAS.
REMARQUE : Non applicable pour les configurations de fond de panier SAS/SATA (x4) de 2,5 pouces.
7.
Déconnectez le ou les câbles de données, de transmission et d'alimentation SAS/SATA/SSD du fond de panier et
de la carte système.
8.
Appuyez sur la ou les languettes bleues du fond de panier en direction des flèches, puis soulevez le fond de panier.
9.
Éloignez le fond de panier du système en tirant dessus jusqu'à ce que les logements de fixation se libèrent des
crochets du châssis.

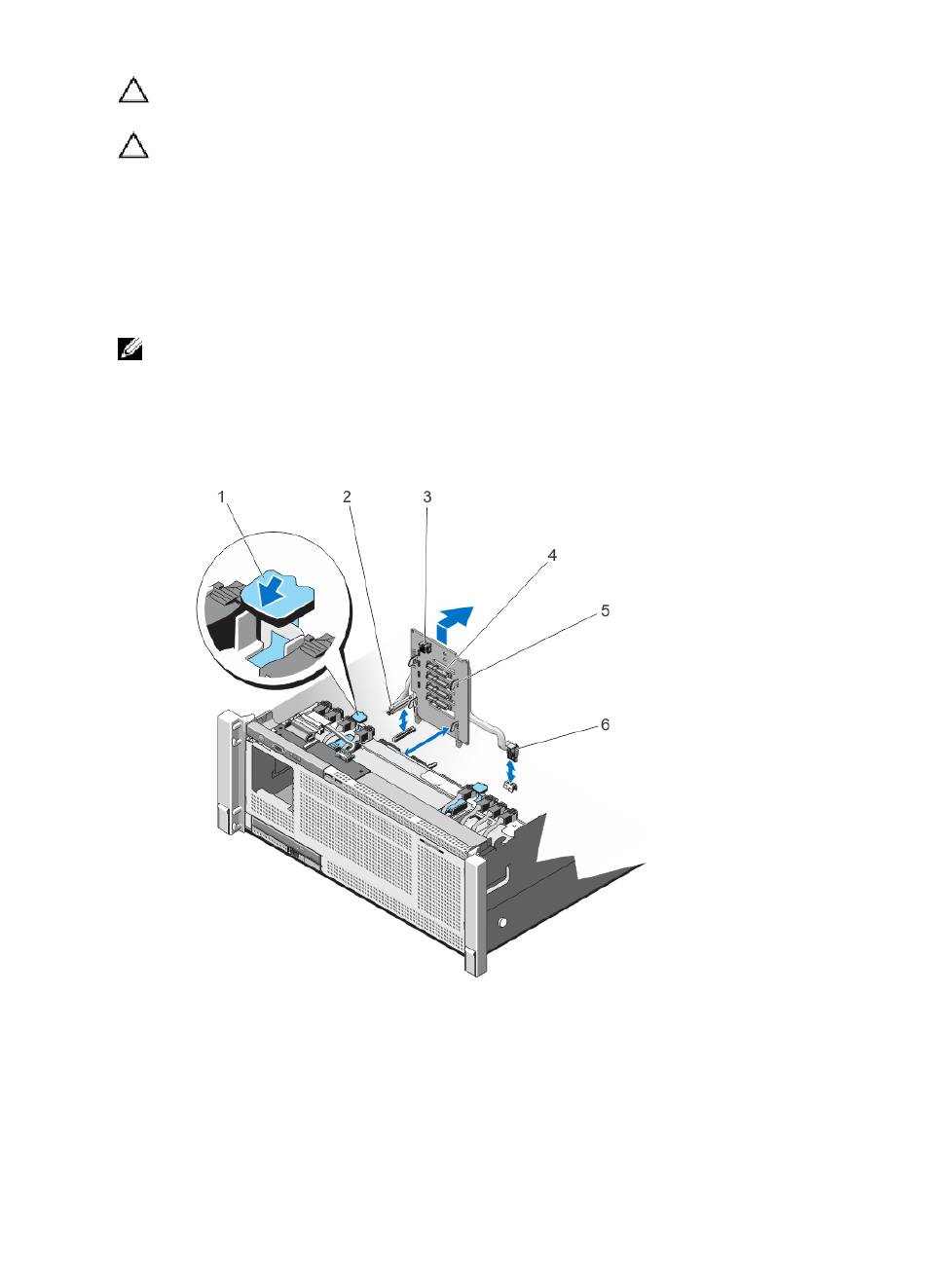

Figure 54. Retrait et installation du fond de panier SAS/SATA (x4) de 2,5 pouces
1.
patte de dégagement
3.
Connecteur SAS
5.
crochet du fond de panier (4)
112
2.
câble de transmission divers de la carte
système
4.
Connecteur du disque dur
6.
câble d'alimentation du fond de panier
