5.
En tenant la patte bleue, tirez la carte RIPs ainsi que le module SD double pour la retirer de la carte d'E/S.
6.
Refermez le système.
7.
Rebranchez le système à la prise secteur et mettez-le sous tension, ainsi que les périphériques qui y sont
connectés.

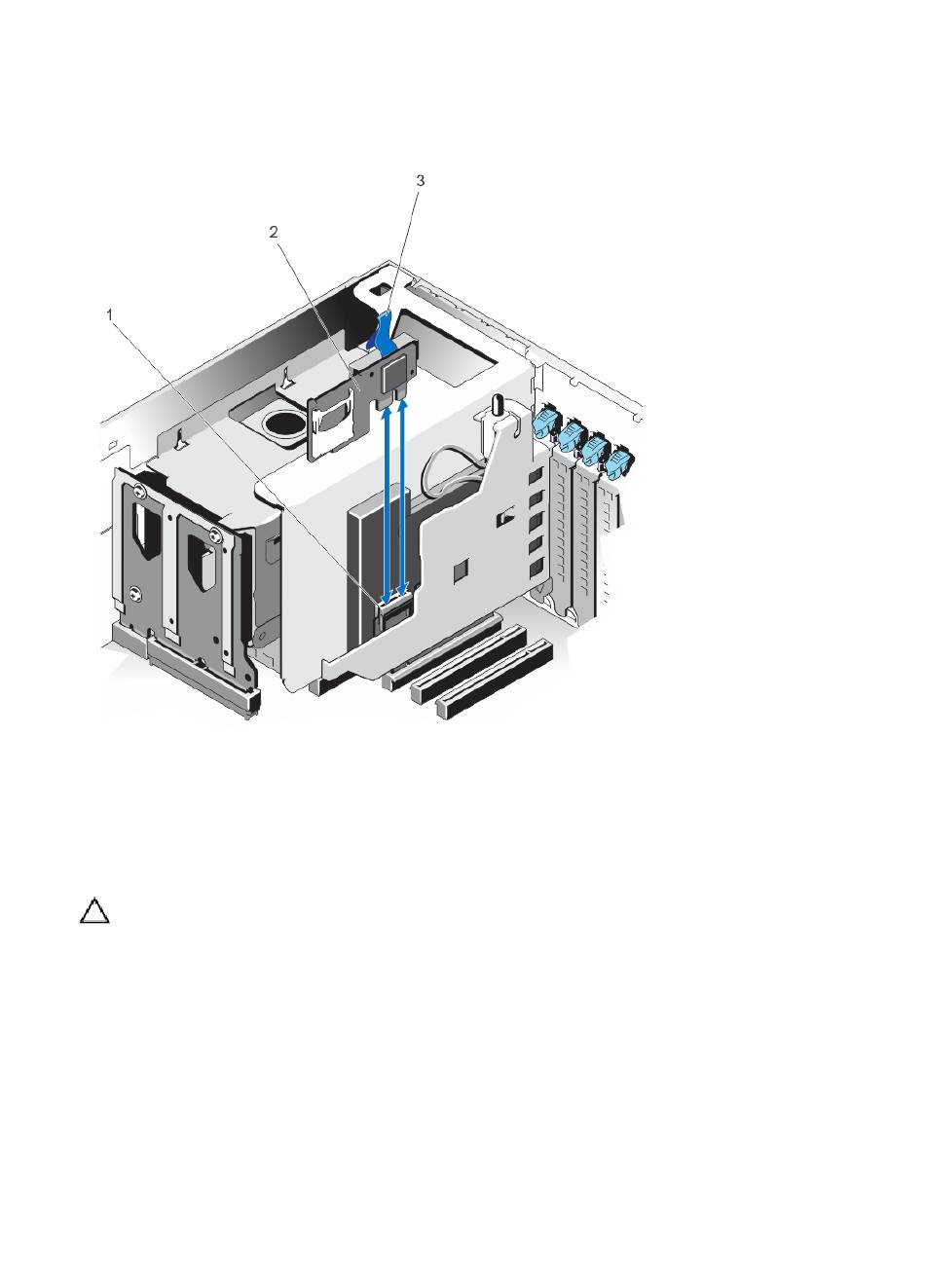

Figure 38. Retrait et installation du module SD interne double
1.
connecteur de la carte d'E/S
3.
patte de retrait bleue
Installation du module SD interne double
PRÉCAUTION : La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance
agréé. N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de
votre produit et suivez les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et
d'assistance technique. Tout dommage causé par une réparation non autorisée par Dell est exclu de votre
garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
1.
Éteignez le système et les périphériques connectés, puis débranchez le système de la prise secteur et des
périphériques.
2.
Ouvrez le système.
3.
Identifiez le connecteur J_RIP sur la carte d'E/S sur la carte de montage NDC.
4.
Alignez les connecteurs de la carte d'E/S et de la carte RIPs avec le double module SD qui se trouvent sur cette
dernière.
86
2.
module SD interne double
