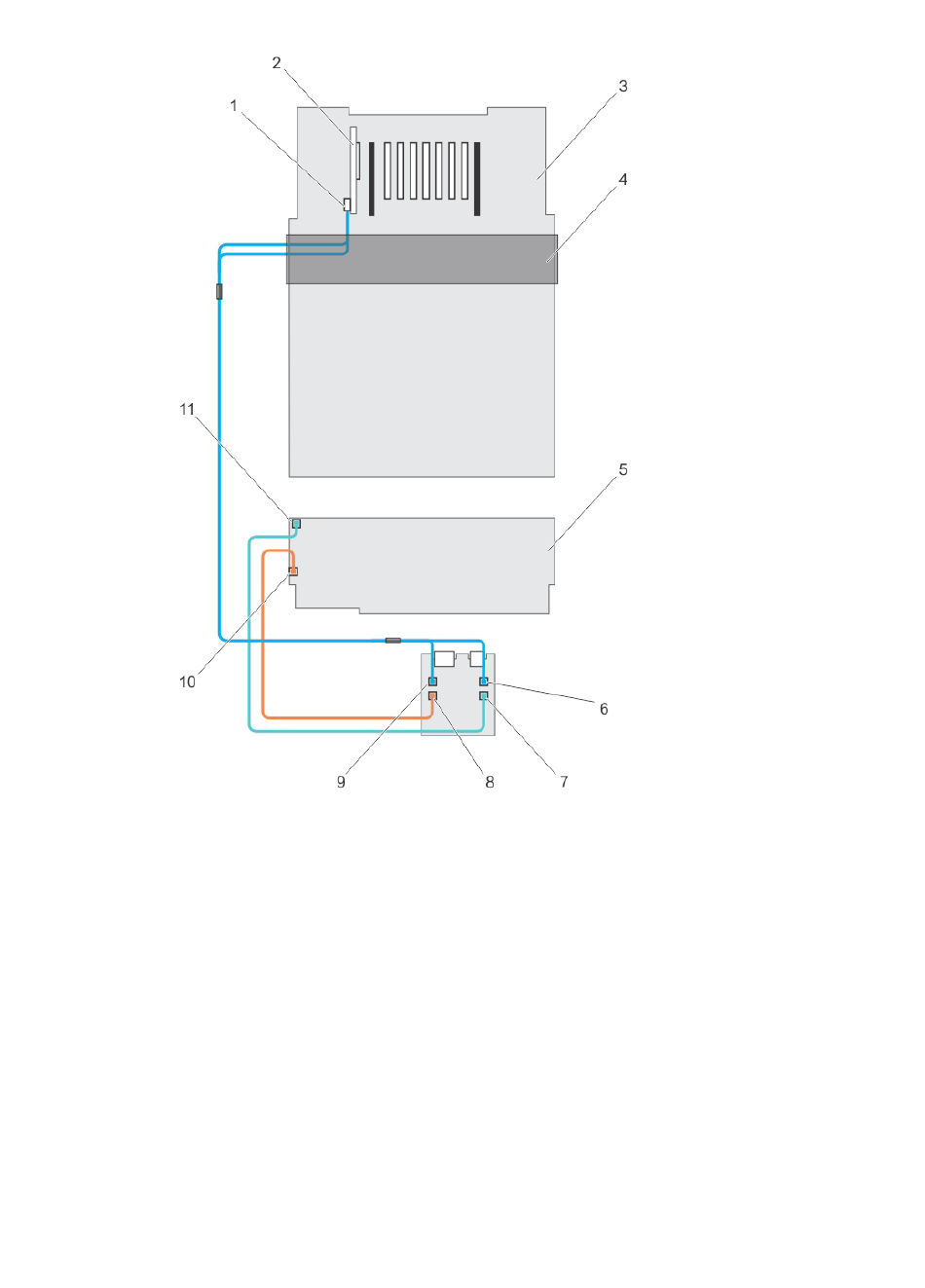

Figure 63. Câblage du fond de panier SAS/SATA (x24) de 2,5 pouces avec la carte PERC 9
1.
connecteur de câble SAS (A et B) sur la carte
contrôleur de stockage intégrée
3.
carte système
5.
fond de panier de disque dur x24
7.
connecteur de câble du cavalier du fond de
panier sur la carte d'extension fille
9.
connecteur du câble du cavalier SAS A sur la
carte d'extension fille
11. connecteur de câble du cavalier du fond de
panier sur le fond de panier
118
2.
carte contrôleur de stockage intégrée
(PERC 9)
4.
plateau de maintien des câbles
6.
connecteur de câble SAS B sur la carte fille
du module d'extension
8.
connecteur du câble du cavalier SAS sur la
carte d'extension fille
10. connecteur du câble du cavalier SAS sur le
fond de panier
