Élément Voyant, bouton ou
connecteur
7 Connecteurs Ethernet (4)
8 Port iDRAC Enterprise
9 Connecteur vidéo
10 Bloc d'alimentation (PSU 1
et 2)
Codes des voyants de carte réseau

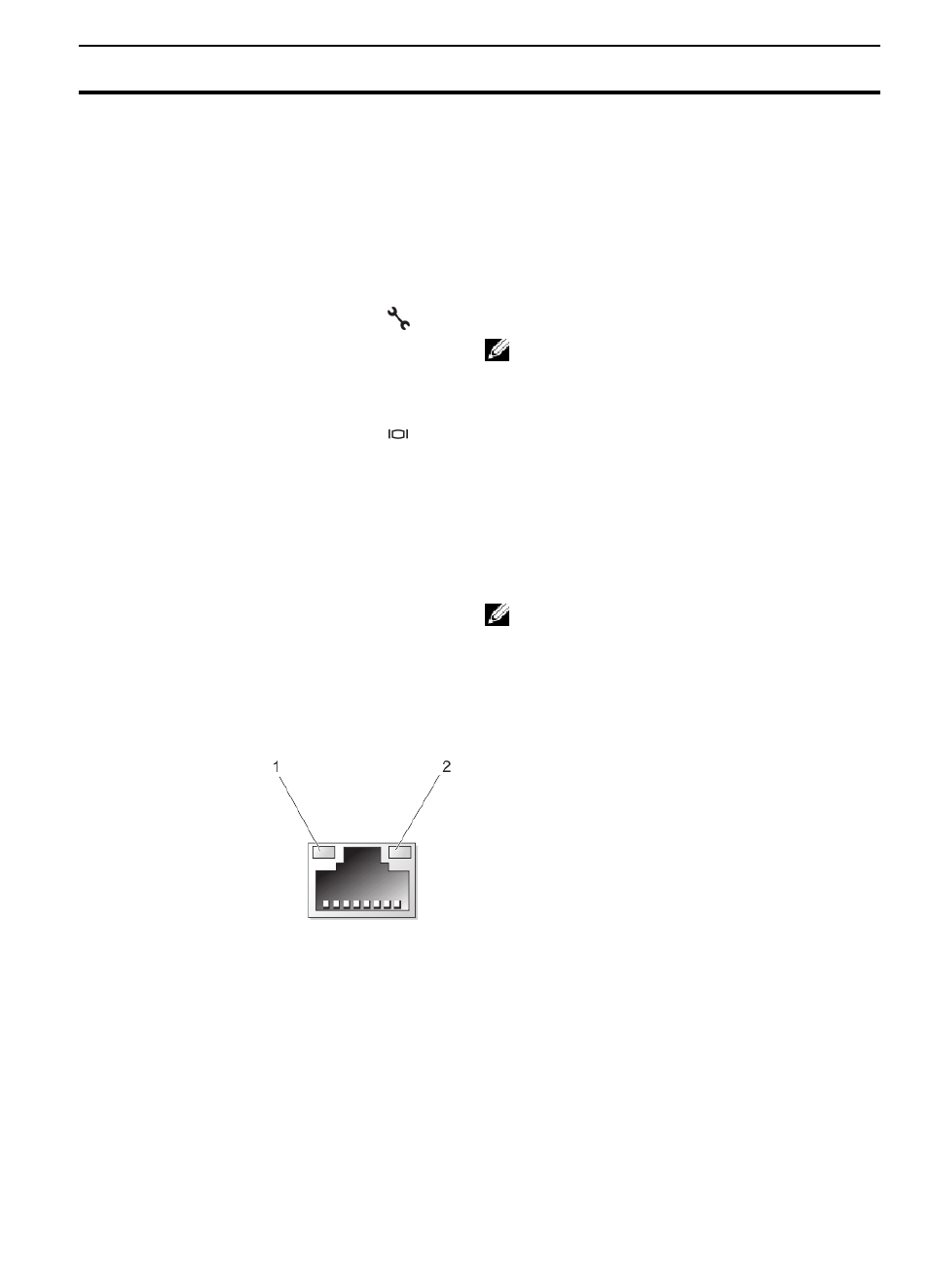

Figure 6. Voyant de la carte réseau
1. Voyant de liaison
Voyant Code du voyant
Les voyants de liaison La carte réseau n'est pas connectée au réseau.
et d'activité sont
éteints
16
Icon Description
Quatre connecteurs de carte réseau10/100/1 000 Mb/s
intégrés
ou
Quatre connecteurs intégrés incluant :
• Deux connecteurs de carte réseau 10/100/1 000 Mb/s
intégrés
• Deux connecteurs SFP+/10 GbE T 100 Mb/s/1 Gb/s/
10 Gb/s
Port de gestion dédié.
REMARQUE : Le port est prêt à être utilisé seulement
si la licence iDRAC7 Enterprise est installée sur votre
système.
Permet de connecter un moniteur VGA au système.
CA
ou
CC
REMARQUE : Vous ne pouvez installer qu'un seul
bloc d'alimentation de 1600 W de chaque côté du
système.
2. voyant d'activité
750 W, 1 100 W ou 1 600 W (selon
disponibilité)
1 100 W
