PRÉCAUTION : Ne pas faire fonctionner le système sans le capot pour une durée dépassant cinq minutes.
Ouverture du système
REMARQUE : L'utilisation systématique d'un tapis et d'un bracelet antistatiques est recommandée pour manipuler
les composants internes du système.
1.
Mettez le système et les périphériques connectés hors tension, puis débranchez le système de la prise secteur.
2.
Tournez le verrou du loquet de dégagement dans le sens inverse des aiguilles d'une montre pour le déverrouiller.
3.
Soulevez le loquet situé sur la partie supérieure du capot et faites glisser le capot vers l'arrière du système de
façon à ce que les crochets avant et les fentes des crochets situées sur le bord arrière du capot soient hors du
châssis.
4.
Saisissez le capot de chaque côté et soulevez-le pour le retirer du système.

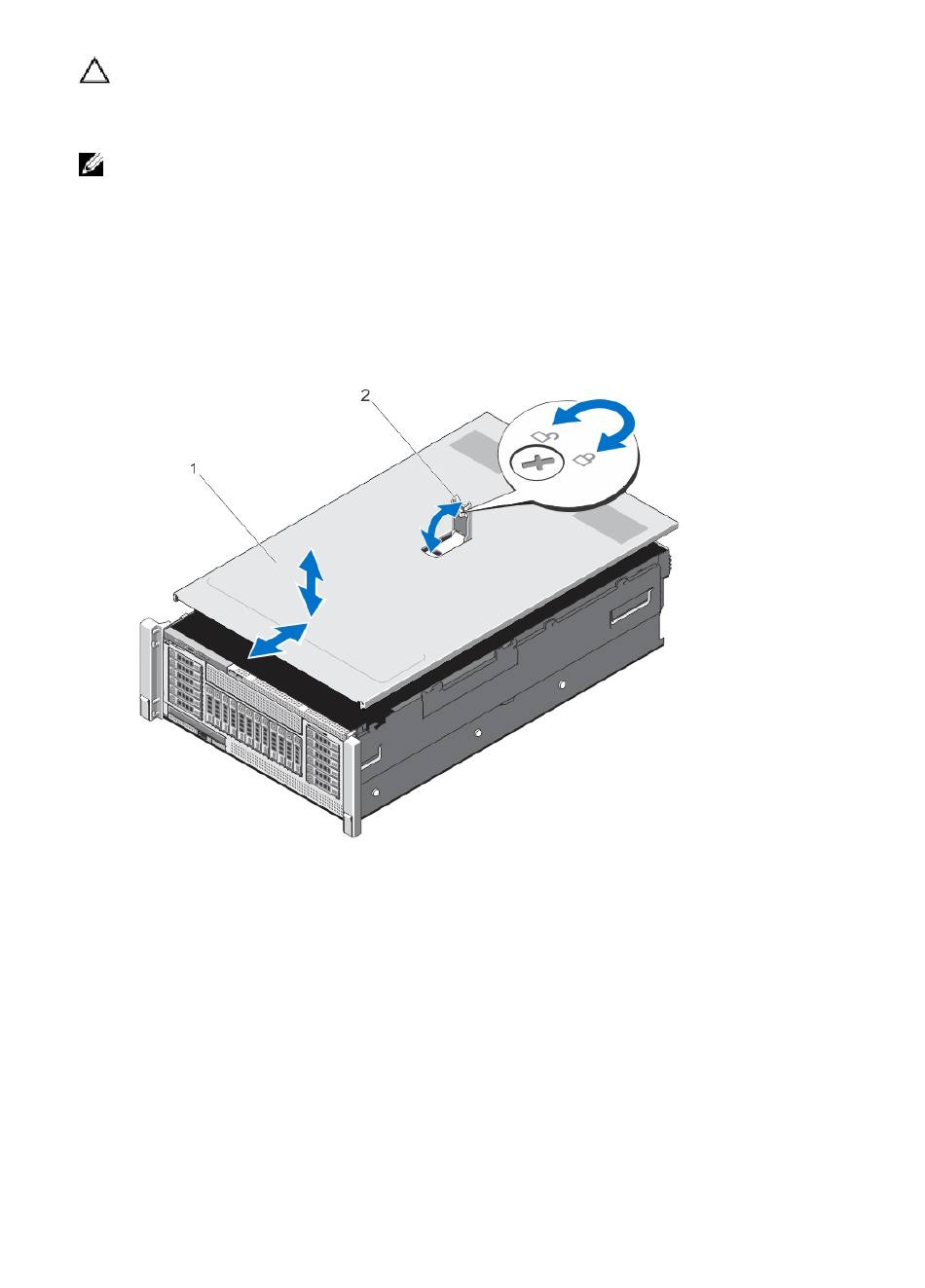

Figure 10. Ouverture et fermeture du système
1.
Capot du système
Fermeture du système
1.
Relevez le loquet situé sur le capot.
2.
Placez le capot sur le châssis et décalez-le légèrement vers l'arrière pour le dégager des crochets du châssis, de
sorte qu'il repose totalement à plat sur ce dernier.
3.
Faites glisser le capot vers l'avant du système de façon à ce que les crochets du châssis situés à l'arrière du
système s'emboîtent dans les fentes situées sur le capot et les crochets situés sur le bord avant du capot
s'emboîtent dans les fentes correspondantes du châssis.
4.
Rabattez le loquet pour faire pivoter le capot en position fermée.
40
2.
verrou du loquet de dégagement
