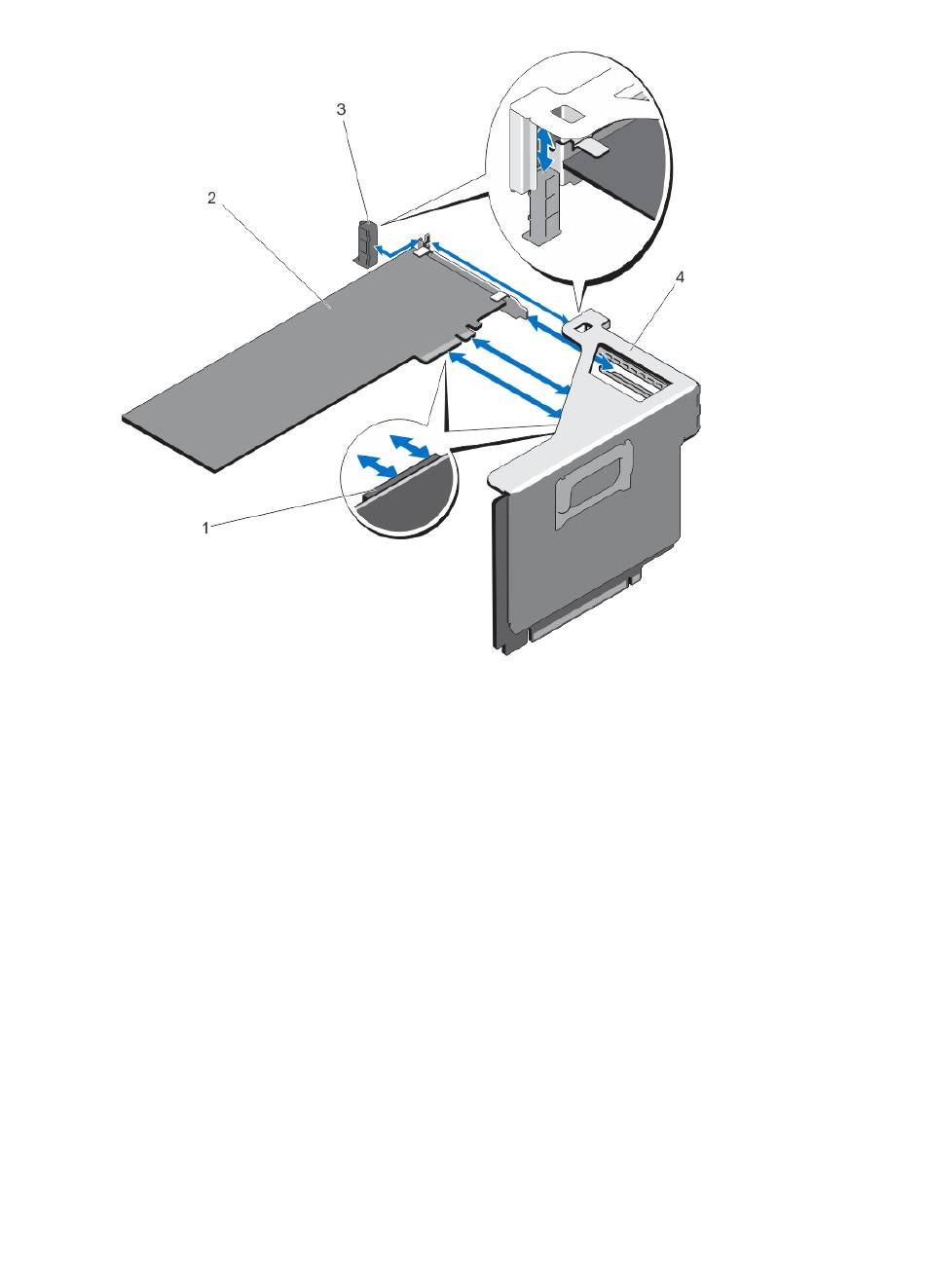

Figure 32. Retrait et installation de la carte d'extension (pleine longueur) à partir de la carte de montage 2 pour carte
d'extension
1.
connecteur de carte d'extension sur la carte de
montage
3.
loquet de carte d'extension
Pour permettre l'installation d'une carte d'extension pleine longueur dans la carte de montage 2 ou 3 pour carte
d'extension, assurez-vous que les supports métalliques sont retirés de l'arrière du bâti de la carte de montage et du
ventilateur. Reportez-vous à l'illustration ci-dessous pour retirer les supports métalliques.
78
2.
carte d'extension (pleine longueur)
4.
bâti de la carte de montage pour cartes
d'extension
