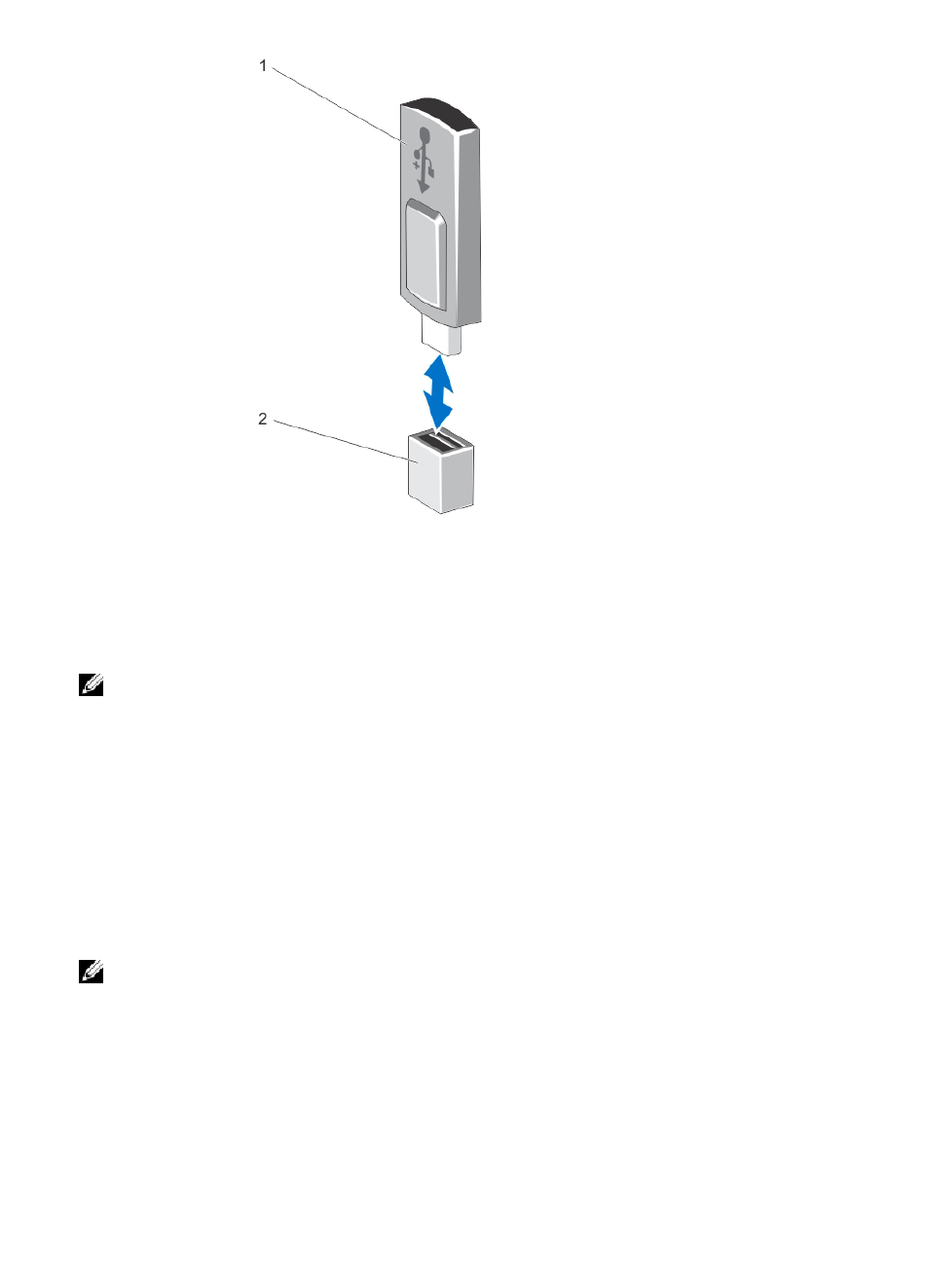

Figure 28. Remplacement de la clé USB interne
1.
Connecteur de clé de mémoire USB
Cartes d'extension et cartes de montage pour cartes d'extension
REMARQUE : Une carte de montage pour cartes d'extension manquante ou non prise en charge créé un
événement dans le journal des événements système. Cela n'empêche pas votre système d'être mis sous tension
et aucun message de l'auto-test de démarrage du BIOS ni de pause F1/F2 n'est affiché.
Consignes d'installation des cartes d'extension
Votre système prend en charge les logements de cartes d'extension PCIe Generation 10 qui incluent un logement dédié
pour carte de stockage PERC 9 et un logement de carte de montage dédié pour carte fille réseau (NDC).
Le connecteur de logement 1 fonctionne comme un connecteur x8 et peut être étendu sur deux logements x4 lorsque la
carte de montage gauche d'E/S est installée.
Le connecteur de logement 9 fonctionne comme un connecteur x16 et peut être étendu sur deux logements x8 lorsque la
carte de montage droite d'E/S est installée.
REMARQUE : Les cartes de montage gauche et droite en option prennent en charge les cartes d'extension de
2ème génération. Les cartes d'extension de 3ème génération seront prises en charge à l'avenir.
2.
Clé de mémoire USB
