Carte De Liaison Et Câble Sata; Retrait De La Carte De Liaison Et Du Câble Sata - Dell EMC PowerEdge C6420 Manuel D'installation Et De Maintenance

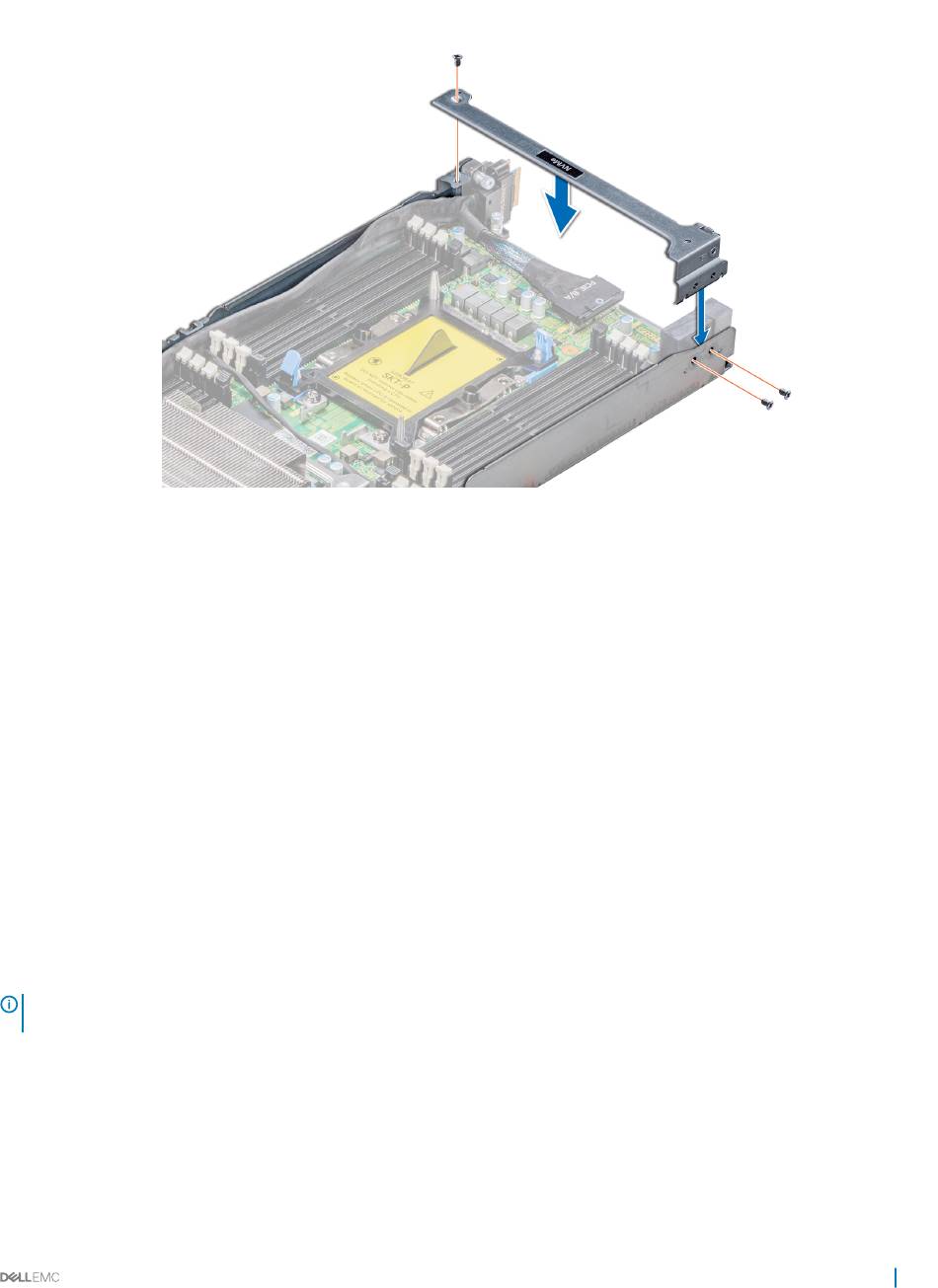

Figure 22. Installation du support
Étapes suivantes
1 Installez le traîneau dans le boîtier.
2 Suivez la procédure décrite dans la section
Lien connexe
Installation d'un traîneau
Carte de liaison et câble SATA
Chaque traîneau C6420 est doté d'un câble signal SATA de liaison connecté au contrôleur embarqué.
Le câble SATA est utilisé pour connecter le contrôleur embarqué au fond de panier de disque dur via le fond de panier central. Chaque
traîneau comporte jusqu'à six disques durs de 2,5 pouces ou trois disques durs de 3,5 pouces.
Retrait de la carte de liaison et du câble SATA
Prérequis
REMARQUE : Observez l'acheminement du câble en le retirant du traîneau. Acheminez correctement le câble lorsque vous le
remplacez pour éviter qu'il ne se coince ou s'écrase.
1 Suivez les consignes de sécurité répertoriées dans la section
2 Suivez la procédure décrite dans la section
3 Retirez le traîneau du châssis.
4 Retirez le carénage d'aération.
5 Retirez le support.
Après une intervention à l'intérieur de
Consignes de
Avant une intervention à l'intérieur de
l'ordinateur.
sécurité.
l'ordinateur.
Installation et retrait des composants du système 79
