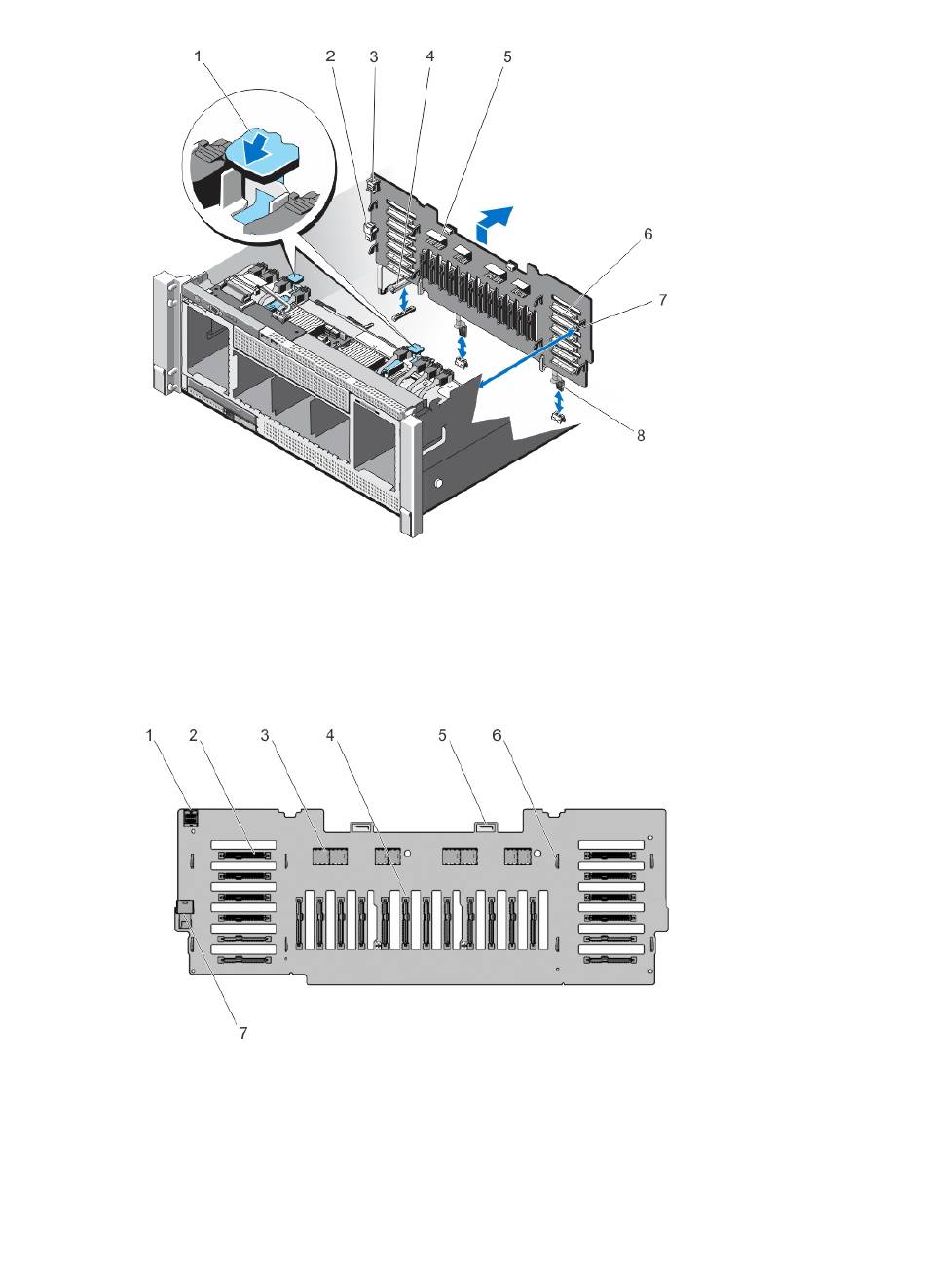

Figure 57. Retrait et installation du fond de panier SAS/SATA (x24) de 2,5 pouces
1.
Patte de dégagement (2)
3.
connecteur cavalier de fond de panier pour la
carte fille du module d'extension
5.
Connecteur SAS
7.
crochet du fond de panier (8)
Figure 58. Fond de panier SAS/SATA (x24) de 2,5 pouces : vue avant
1.
connecteur cavalier
3.
Connecteur SAS
114
2.
connecteur cavalier de fond de panier
4.
câble d'alimentation du fond de panier
6.
Connecteur du disque dur
8.
câble d'alimentation du fond de panier
2.
Connecteur du disque dur
4.
Connecteur du disque dur
