5.
boucles de fond de panier
7.
connecteur cavalier de fond de panier

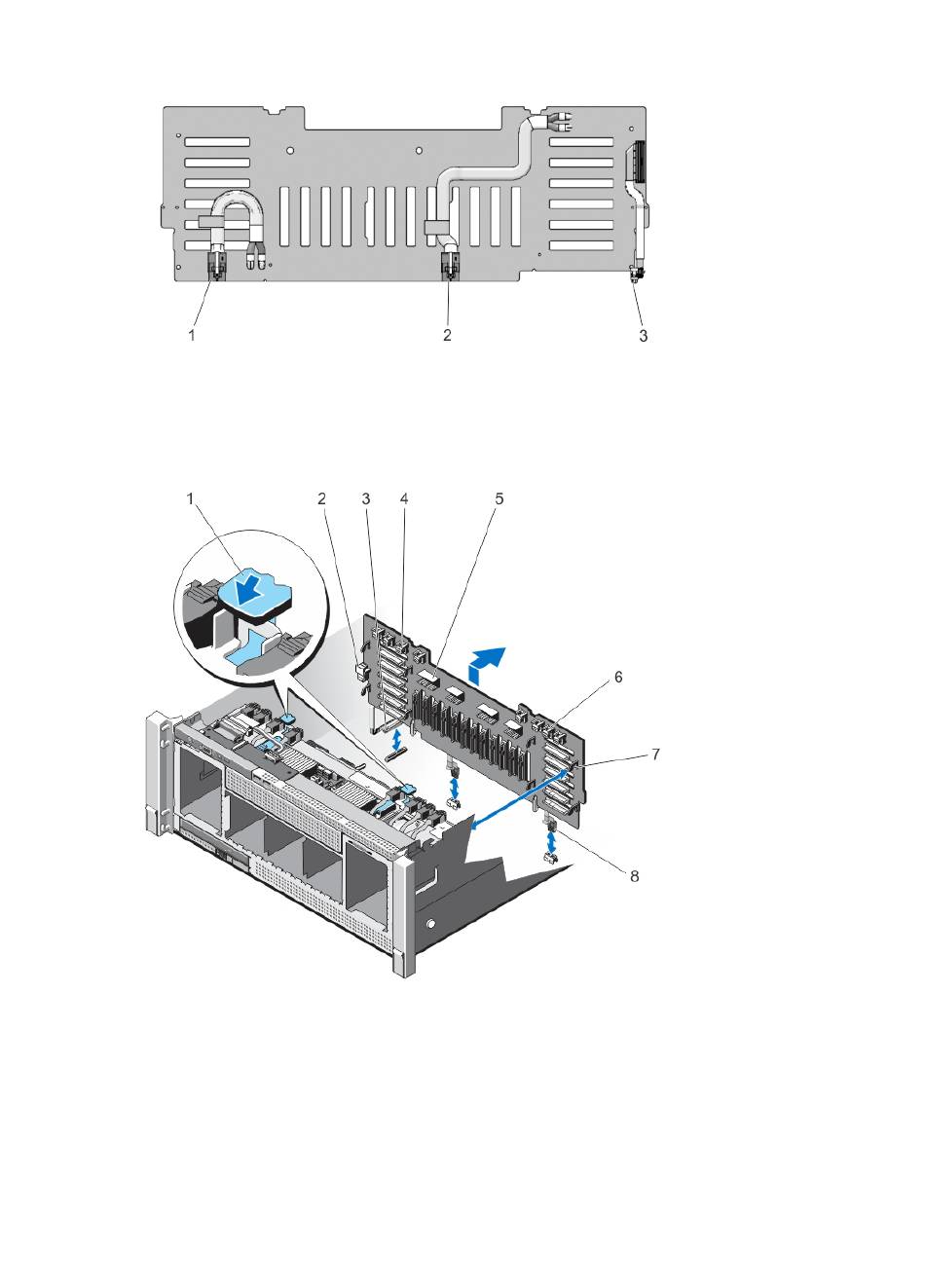

Figure 59. Fond de panier SAS/SATA (x24) de 2,5 pouces : vue arrière
1.
connecteur d'alimentation de fond de panier 1
3.
câble de transmission divers de la carte
système
Figure 60. Retrait et installation du fond de panier SAS/SATA (x16) et SSD PCIe (x8) de 2,5 pouces
1.
Patte de dégagement (2)
3.
câble de transmission divers de la carte
système
5.
Connecteur SAS
6.
crochet du fond de panier (8)
2.
connecteur d'alimentation de fond de
panier 2
2.
connecteur cavalier de fond de panier
4.
connecteur HD mini-SAS de l'extenseur
principal SSD PCIe (4)
6.
connecteur HD mini-SAS de l'extenseur
secondaire SSD PCIe (4)
115
