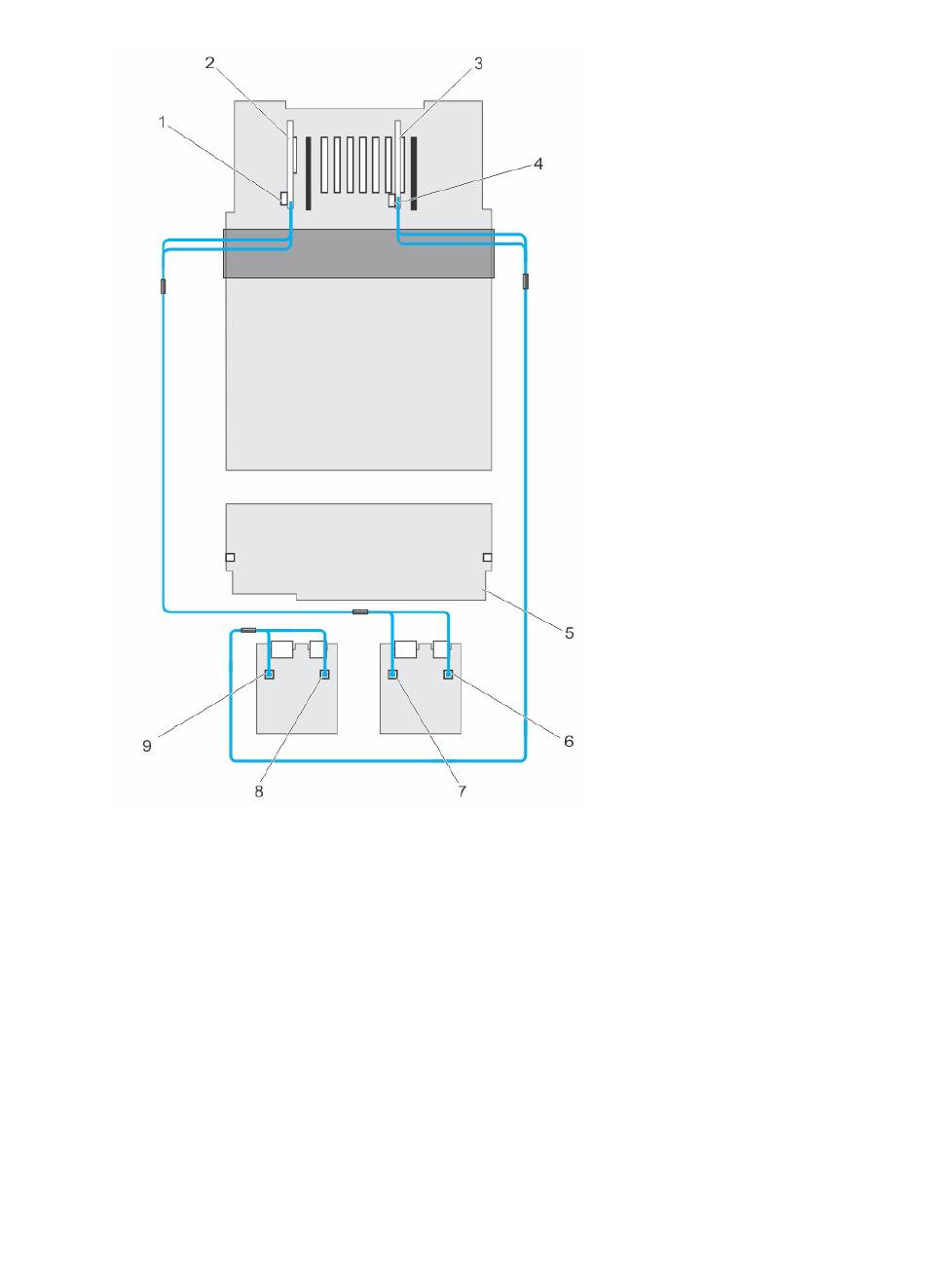

Figure 65. Câblage du fond de panier x24 avec deux cartes PERC et deux cartes d'extension SAS
1.
connecteur de câble SAS sur la carte
contrôleur de stockage intégrée principale
3.
carte contrôleur de stockage intégrée (carte
secondaire)
5.
fond de panier de disque dur x24
7.
connecteur SAS A de la carte fille principale
9.
connecteur SAS A de la carte fille secondaire
120
2.
carte contrôleur de stockage intégrée (carte
principale)
4.
connecteur de câble SAS sur la carte
contrôleur de stockage intégrée secondaire
6.
connecteur SAS B de la carte fille principale
8.
connecteur SAS B de la carte fille secondaire
