h. bloc(s) d'alimentation
i.
baies de bloc d'alimentation avec cartes de distribution d'alimentation (2)
j.
carte de montage NDC (carte de montage d'E/S 1)
k. cartes de montage pour carte d'extension, carte(s) d'extension/cartes contrôleur de stockage intégrées
l.
clé USB interne (le cas échéant)
m. fonds de panier SAS
n. lecteur optique
6.
Débranchez tous les câbles de la carte système.
PRÉCAUTION : Ne vous servez pas d'une barrette de mémoire, d'un processeur ou de tout autre composant
pour soulever l'assemblage de la carte système.
7.
Saisissez la carte système à l'aide des guides de la carte de montage de mémoire, soulevez la goupille de
dégagement bleue, puis faites glisser la carte système vers l'avant du système.

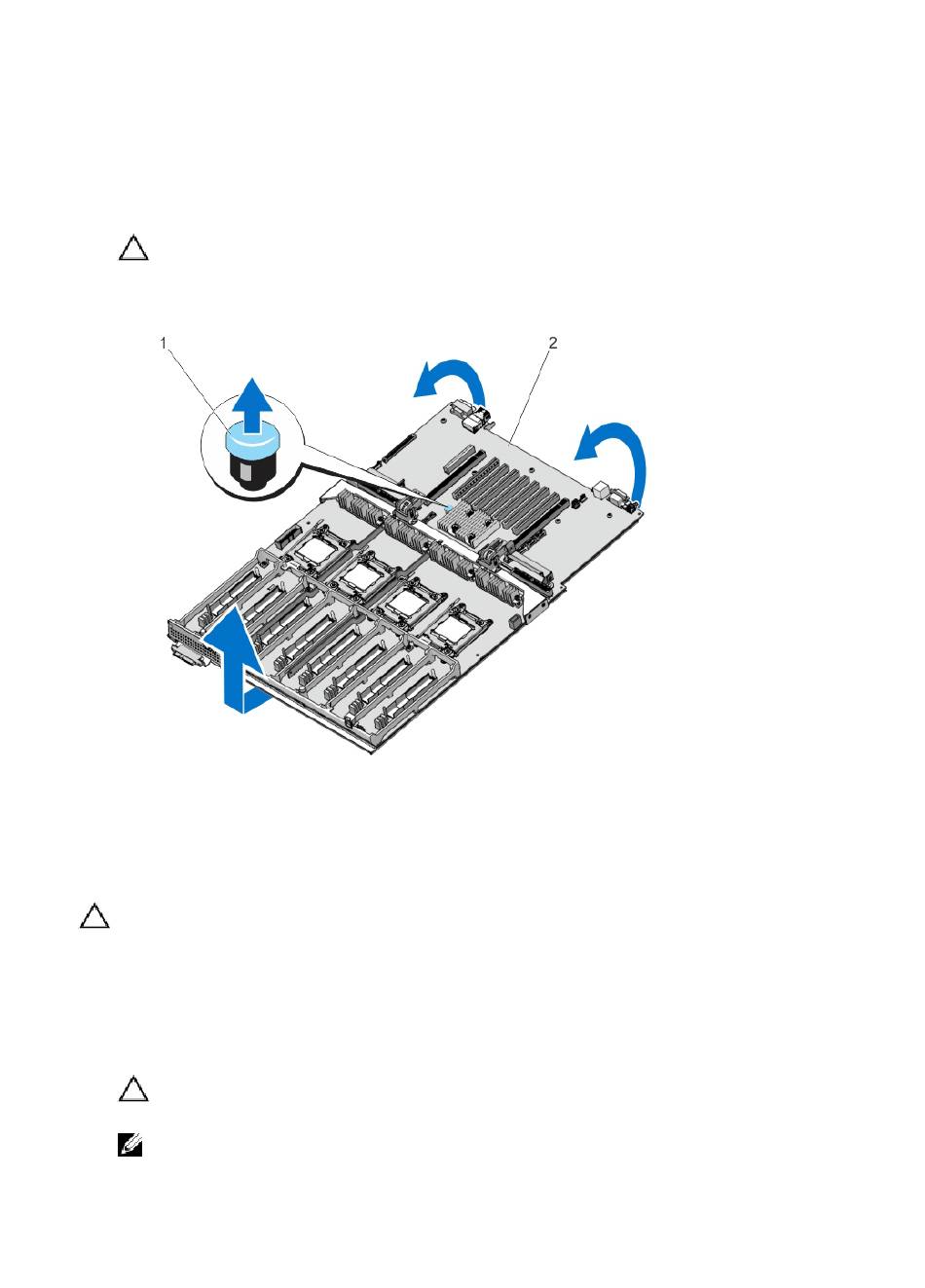

Figure 68. Retrait et installation de la carte système
1.
plot d'éjection
Installation de la carte système
PRÉCAUTION : La plupart des réparations ne peuvent être effectuées que par un technicien de maintenance
agréé. N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de
votre produit et suivez les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et
d'assistance technique. Tout dommage causé par une réparation non autorisée par Dell est exclu de votre
garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.
1.
Déballez le nouvel assemblage de la carte système.
2.
À l'aide du guide de la carte de montage de mémoire, placez la carte système dans le châssis.
PRÉCAUTION : Ne vous servez pas d'une barrette de mémoire, d'un processeur ou de tout autre composant
pour soulever l'assemblage de la carte système.
REMARQUE : Lors de l'installation de la carte système dans le châssis, assurez-vous de ne pas endommager
le connecteur de câble du lecteur optique monté à l'avant de la carte système.
2.
carte système
125
