Annexe C Tests d'amortissement
276
Pour simplifier l'accès à l'anode et la cathode, effectuer la mesure entre leurs
dissipateurs comme indiqué sur le dessin ci-dessous :

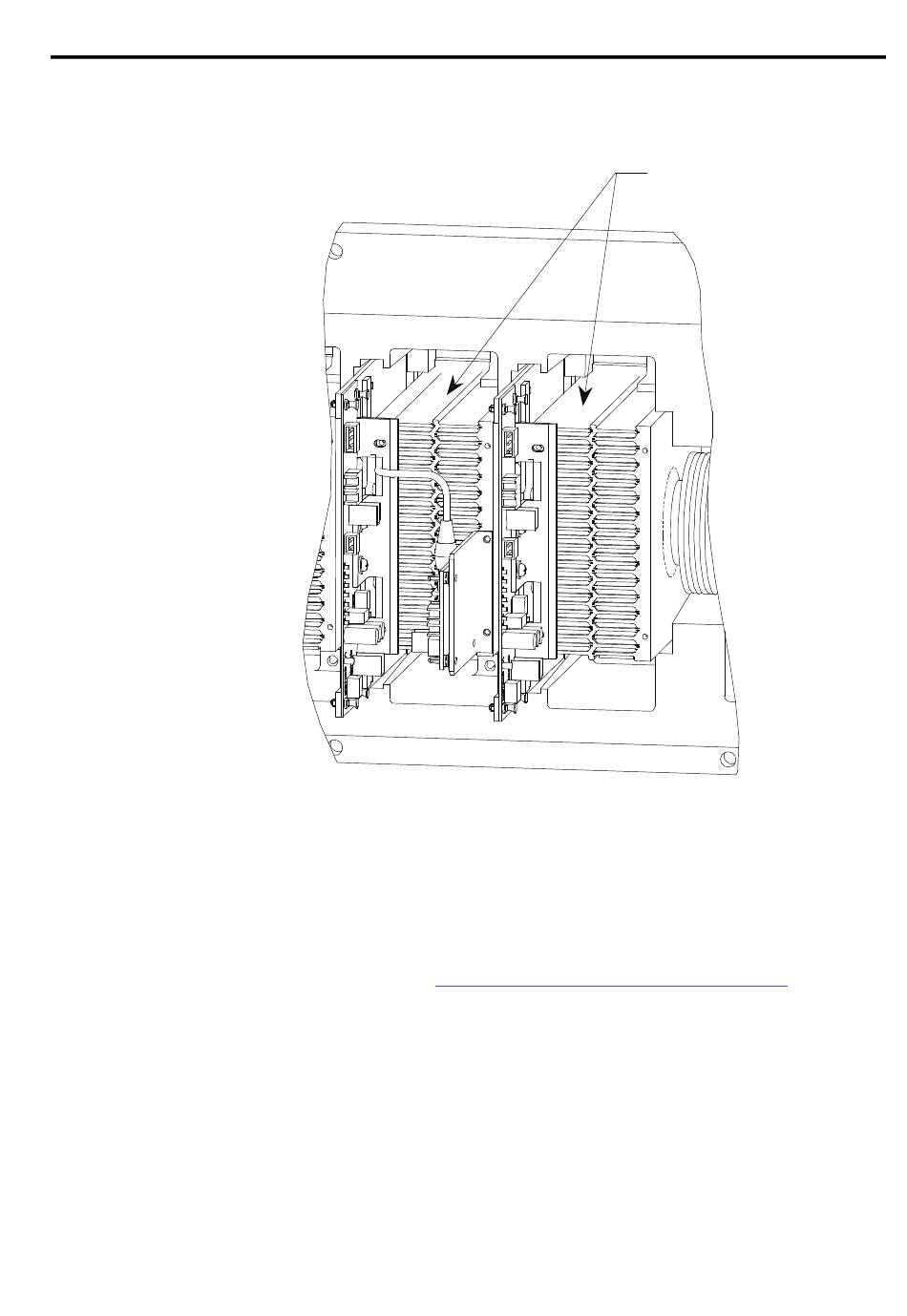

Figure 257 – Mesure anode-cathode
Un circuit SCR en bon état doit afficher entre 22 et 24 kΩ.
Un thyristor SCR défectueux présente classiquement une valeur de résistance de 0
lorsqu'il est en court-circuit et affiche
Contrairement aux thyristors SGCT, il est très rare qu'un thyristor SCR soit en
situation de court-circuit partiel. Si un thyristor SCR est en dehors des limites de
tolérance, voir Définition et maintenance des composants, page 23
recommandations sur la façon de le remplacer.
Publication Rockwell Automation 7000-UM151C-FR-P – Septembre 2013
La valeur de résistance
entre 2 dissipateurs
est la résistance anode-cathode
∞
Ω au multimètre lorsqu'il est ouvert.
pour des
