Déballage du chariot
1. Retirer la palette du patin de glissement en coupant
les sangles.
2. Couper la sangle maintenant l'essieu avant au patin
de glissement.
3. Retirer les cales de roue du patin de glissement à
l'extrémité poignée du chariot.
4. Sortir le ou les chariots de la section de base en les
faisant rouler.
5. Retirer le ruban adhésif maintenant le couvercle sur
le chariot.
6. Retirer le ou les taquets de rangement du couvercle
de l'intérieur du chariot. (Les taquets peuvent se
trouver sur la gauche ou sur la droite du bac. Voir
Installation du bac.)
Déballage et installation de la section de
base
1. Retirer les vis maintenant les patins à brides et les
sangles au patin de glissement, et retirer ce dernier.
2. Retirer le matériau d'emballage de l'intérieur des
pieds et autour du volet.
3. Positionner la base à l'emplacement prévu et ajuster
les patins pour mettre l'unité de niveau dans les
deux sens.
4. Marquer la position du trou d'ancrage de chaque
patin à bride.
5. Mettre la base de côté et installer les boulons
d'ancrage de 1/4" dans le sol (fournis par autrui).
6. Repositionner l'unité dans l'emplacement prévu et
ancrer l'unité de base au sol par le biais des patins à
brides.
!
Avertissement
Lors de la mise à niveau, ne pas étendre les pieds
de plus de 26 mm (1") pour une hauteur totale des
pieds inférieure à 54 mm (2,125"). Les pieds doivent
être fixés au sol par le biais des patins pour éviter
tout mouvement éventuel et toute blessure en
résultant.
Installation du bac
1. Retirer les 4 boulons fixant le patin de glissement
sur le dessous du bac.
2. Retirer tout l'emballage de protection de l'extérieur.
3. Appliquer un cordon de 1/8" de Silastic fourni au
centre de chaque bande de joint sur la base.
Part Number 000006529 10/09
Section 2
Instructions d'installation

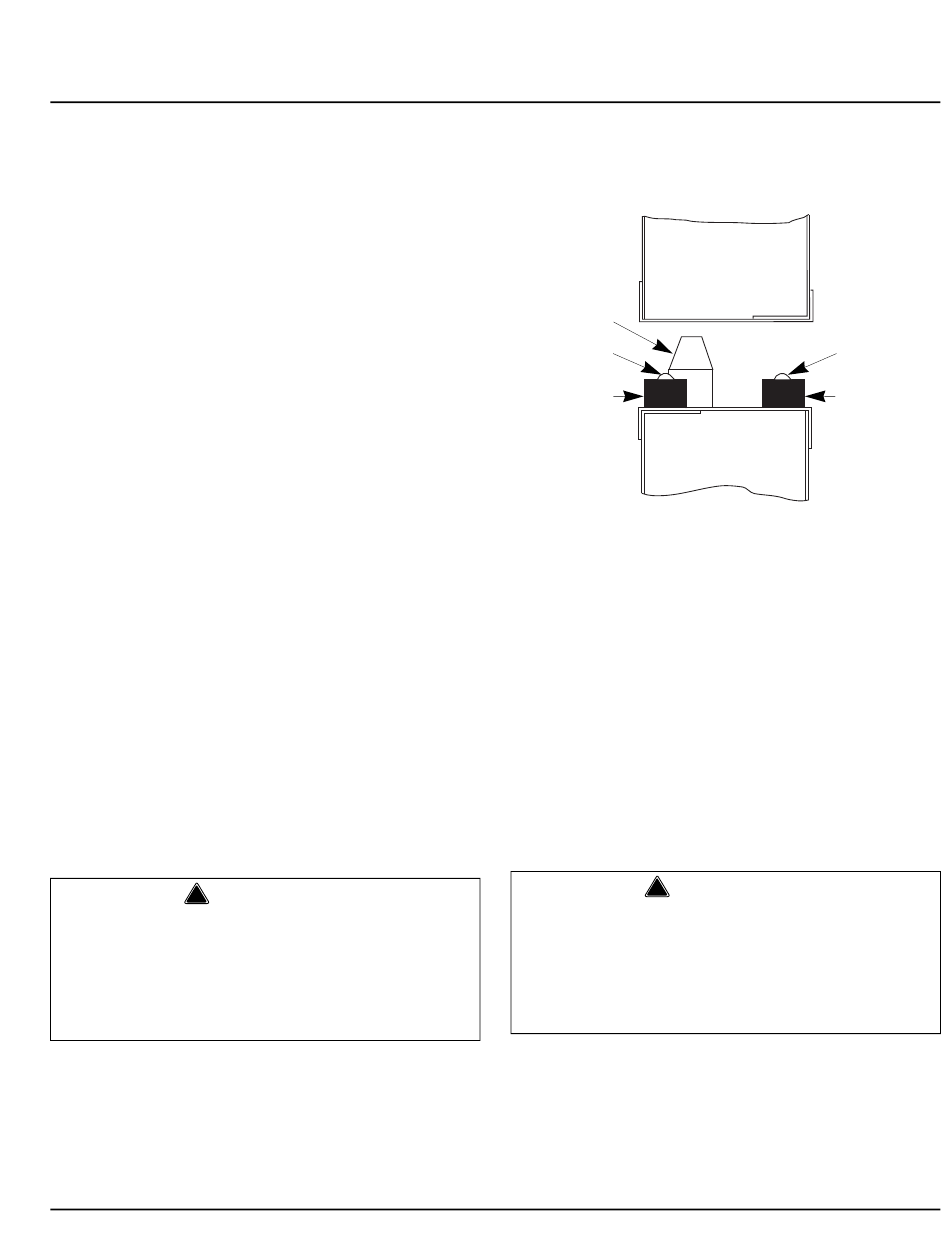

4. Installer la section de bac sur la section de base en
veillant bien en enclencher les goupilles de montage
de la base dans les trous du bac.
SECTION DE
GOUPILLE DE
MONTAGE
CORDON DE
SILASTIC
JOINT
SECTION DE
5. Utiliser les fixations fournies pour installer la console
de support de palette sur la droite ou la gauche du
bac dans les trous prévus à cet effet.
6. Retirer le papier du dos du ou des taquets de
rangement du couvercle de chariot et les positionner
sur le côté du bac.
7. Retirer tout le ruban adhésif et toutes les fixations
temporaires des ensembles de porte et de
l'extérieur du bac.
8. Monter la ou les machines à glaçons sur le bac
conformément aux instructions de la machine à
glaçons.
9. Installer les sangles.
Installation des sangles
!
Avertissement
Des sangles prévues pour sécuriser le bac à la base
sont fournies de chaque côté de l'unité. Installer les
sangles pour prévenir toute blessure éventuelle en
cas de déplacement de l'unité. Boulonner l'unité au
mur pour une stabilité accrue et au sol pour prévenir
tout déplacement latéral.
1. Retirer les vis des écrous à river de part et d'autre
de la section de bac.
2. Repositionner la sangle vers le haut jusqu'à ce que
la fente corresponde à l'ouverture de l'écrou à river.
3. Remonter les vis dans les écrous à river et serrer.
BAC
CORDON DE
SILASTIC
JOINT
BASE
15
