Mopar ECO NEXT ONE Manuel D'instruction

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel

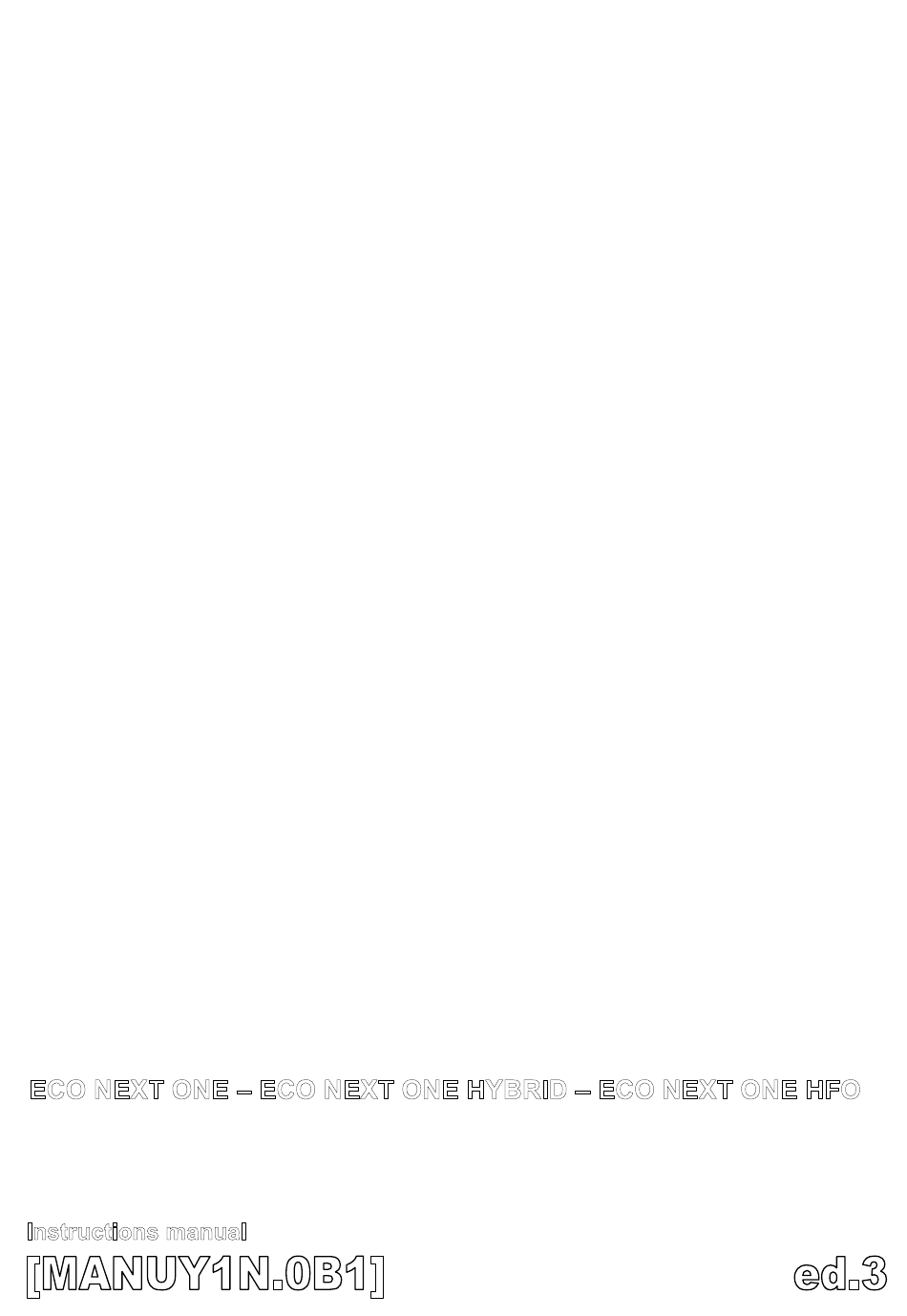

INSTRUCTIONS MANUAL
Urr
1
R134a or R1234yf Refrigerant
Recovery / Recycle / Recharge
Service Vehicle A/C System
-1-

Publicité

Table des Matières
loading

Manuels Connexes pour Mopar ECO NEXT ONE

Sommaire des Matières pour Mopar ECO NEXT ONE

  • Page 1 INSTRUCTIONS MANUAL R134a or R1234yf Refrigerant Recovery / Recycle / Recharge Service Vehicle A/C System...
  • Page 2 INSTRUCTIONS MANUAL...

  • Page 3: Table Des Matières

    PRELIMINARY OPERATIONS ..................26 QUICKSETUP ........................27 AUTOMATIC PROCEDURE ....................28 EDIT VACUUM DATA: ......................28 EDIT OIL DATA (ECO NEXT ONE only): ................29 EDIT GAS FILLING DATA: ....................29 START AUTOMATIC PROCEDURE: ..................30 MANUAL PROCEDURE ....................36...
  • Page 4 INSTRUCTIONS MANUAL VACUUM ..........................38 OIL INJECTION (ECO NEXT ONE only) ................41 START PROCEDURE CHARGE (for ECO NEXT ONE and ECO NEXT ONE HYBRID ) .......... 46 START PROCEDURE CHARGE (ECO NEXT ONE HFO only ) ................49 START PROCEDURE SETUP ..........................

  • Page 5: Safety

    INSTRUCTIONS MANUAL SAFETY The following safety information is provided as guidelines to help you operate your new system under the safest possible conditions. Any equipment that uses chemicals can be potentially dangerous to use when safety or safe handling instructions are not known or not followed.

  • Page 6: General Safety Messagge

    INSTRUCTIONS MANUAL Risk of personal injury and equipment damage  Always use an identifier before recovering refrigerent from a vehicle.  Recover only the refrigerent the product was certified to be used with. Recovery of refrigerents other than the one the unit was certified for may cause injury, equipment damage and possible death.

  • Page 7: Inhalation Hazards

    INSTRUCTIONS MANUAL  Keep hoses and cords clear of moving parts.  Do not wear watches, rings, or loose clothing when working in an engine compartment. Contact with hot or moving parts can cause injury. INHALATION HAZARDS Warning Risk of fume, gas, and vapor hazards ...

  • Page 8: Hoses Connection

    INSTRUCTIONS MANUAL examined by a qualified service personnel. Damaged parts can cause injury or death. Waning Possible equipment damage and fire  Only plug the product into a stable 120 volt outlet  Do not plug into or use the unit on unstable power services Over and under voltages can damage the unit and possibly cause a fire.

  • Page 9: Introduction

    INSTRUCTIONS MANUAL INTRODUCTION Model No. ECO NEXT ONE, ECO NEXT ONE HYBRID, ECO NEXT ONE HFO are ETL Laboratories approved, in compliance with SAE J2788 and J2843. We are dedicated to solving the issues surrounding the safe containment and proper management of refrigerants. Your new machine incorporates the latest technology and state of the art features to aid you in servicing R134a or R1234yf air conditioning and refrigeration systems.

  • Page 10: Conditions Of Warranty

    INSTRUCTIONS MANUAL CONDITIONS OF WARRANTY Refer to CONDITIONS OF WARRANTY booklet supplied with the machine. Review tilt gauge and accessory kit seal Cut straps Open box top Remove internal packaging Lift box off Lift machine cover off Fold down rear flap Tilt and remove rear foam Tilt and remove machine from rear using ramp NOTE: Keep the original packaging, and reuse it for further transport...

  • Page 11: General Information

    INSTRUCTIONS MANUAL GENERAL INFORMATION Machine model information are printed on the data plate (see Fig.1). General features of the machine:: Height: 1080 mm Width: 660 mm Depth: 690 mm Weight: 63 kg Operating temperature 10/50°C Storage temperature -25/+50°C Voltage (V) Power (W) Frequency (Hz) 1100...

  • Page 12: Principles Of Operation

    In a single series of operations, the machine permits recovering and recycling refrigerant fluids (R134a for ECO NEXT ONE and ECO NEXT ONE HYBRID or R1234yf for ECO NEXT ONE HFO, depending on machine model) with no risk of releasing the fluids into the environment, and also permits purging the A/C system of humidity and deposits contained in the oil.

  • Page 13: Setup

    INSTRUCTIONS MANUAL SETUP HOSES MOUNTING Referring to Figure 2a, mount the hose (ref.1 Fig 2a) with the BLUE quick-connect coupling on the male threaded connector indicated by the BLUE LOW PRESSURE symbol and the RED (ref.2 Fig 2a) quick-connect coupling on the male threaded connector indicated by the RED HIGH PRESSURE symbol.

  • Page 14: Release Refrigerant Scale

    INSTRUCTIONS MANUAL RELEASE REFRIGERANT SCALE 1. In order to remove the protections under the refrigerant scale the locking nut has to be untightened (ref.1, Fig.3), the knob (ref.2, Fig.3) has to be unscrewed, removed and stored in a safe place. 2.

  • Page 15: The Machine

    INSTRUCTIONS MANUAL THE MACHINE PLASTIC COVER Refer to Fig.4. 1. Front plastic cover 2. Rear plastic cover 3. Upper plastic cover Disassembly: Screw off screws marked (+) FIG. 4 BOTTLE  RE -15-...

  • Page 16: Control Panel

    INSTRUCTIONS MANUAL CONTROL PANEL Refer to Fig.5: 1) High pressure gauge 2) Low pressure gauge 3) Printer 4) 5” touchscreen display 5) Status light FIG. 5 BOTTLE  REL  REL TOOLS:  Screw driver  Box spann n°10 -16-...

  • Page 17: Display Icons

    INSTRUCTIONS MANUAL DISPLAY ICONS ICON DESCRIPTION FUNCTION AUTOMATIC activates a menu that helps the user set up an automatic PROCEDURE recover/vacuum/leak test/charge sequence. MANUAL activates a menu that helps the user to perform a PROCEDURE manual operation: activates a menu that helps the user to perform a STANDARD recovery/recycling phase (without SAE J-2788 or SAE RECOVERY/RECYCLE...

  • Page 18: Basic Components

    Status light c) Main switch d) Gas analyzer (ECO NEXT ONE HFO only) e) HP HYBRID CONNECTION (ECO NEXT ONE HYBRID and HFO only) f) Printer g) LP HYBRID CONNECTION (ECO NEXT ONE HYBRID and HFO only) h) Ventilation grid...
  • Page 19 INSTRUCTIONS MANUAL FIG.7 -19-...
  • Page 20 INSTRUCTIONS MANUAL FIG.8 -20-...
  • Page 21 INSTRUCTIONS MANUAL FIG.9 -21-...
  • Page 22 INSTRUCTIONS MANUAL FIG.10 FIG.11 -22-...
  • Page 23 INSTRUCTIONS MANUAL FIG.12 -23-...
  • Page 24 INSTRUCTIONS MANUAL FIG.13 -24-...

  • Page 25: Light Signals

    INSTRUCTIONS MANUAL LIGHT SIGNALS The machine is provided with a STATUS Light (ref b, Fig. 7). Light signals are the following:  GREEN (STEADY): Unit ready  GREEN (FLASHING): Action completed  YELLOW: Unit working  RED: Needs attention or there is a problem ALARMS HIGH PRESSURE ALARM: Beeper advise when the pressure of the fluid in the circuit is too high (20bar).

  • Page 26: Preliminary Operations

    INSTRUCTIONS MANUAL PRELIMINARY OPERATIONS Check that the main switch (ref.1, Fig.14) is set to O. Connect the machine to the electrical supply and switch on. FIG.14 1 The user can verify the all data of the machine: o Check that the OIL containers aren’t empty, if necessary operate the substitution as described in ORDINARY MAINTENANCE section.

  • Page 27: Quicksetup

    INSTRUCTIONS MANUAL QUICKSETUP NOTE : The QUICKSETUP is shown after the activation of the machine The first time the machine is used, a quicksetup guide appears: the operator is guided through the steps described at the start of the PRELIMINARY OPERATIONS section. The quicksetup can also be found in the SETUP MENU, select QUICKSETUP.

  • Page 28: Automatic Procedure

    INSTRUCTIONS MANUAL AUTOMATIC PROCEDURE In the automatic mode, all the operations are performed automatically: recovery and recycling, oil discharge, vacuum, new oil reintegration, and charging. The values for the quantity of gas recovered, quantity of oil recovered, vacuum time, quantity of oil reintegrated, and quantity of gas charged into the system are displayed and printed (optional) at the end of each single operation.

  • Page 29: Edit Oil Data (Eco Next One Only)

    INSTRUCTIONS MANUAL (ECO NEXT ONE only) EDIT OIL DATA Select the OIL display zone, then use the keys 0 to 9 to type the volume of oil to be injected, or select AUTO to reintegrate the same quantity of oil extracted during Recovery.

  • Page 30: Start Automatic Procedure

    START AUTOMATIC PROCEDURE: After selected all the procedure data, press ENTER to continue. NOTE: if ECO NEXT ONE HFO or with analyzer enabled, the gas analysis will be performed before recovery NOTE: the STOP button literally pause the running procedure. From the pause it is possible STOP to exit to the main menu from all the procedure except the recovery and the charge ones.
  • Page 31 INSTRUCTIONS MANUAL DD/MM/YY XX:XX PM RECOVERY/RECYCLE Connect and open HP and LP couplings To A/C system and press ENTER ENTER Connect and open the coupling connected to the A/C system, then press ENTER, press ESC to return back DD/MM/YY XX:XX PM Open HP and LP valves Press ENTER to continue ENTER...
  • Page 32 INSTRUCTIONS MANUAL DD/MM/YY XX:XX PM RECOVERY/RECYCLE Gas recovered: A/C pressure 0.0 bar Oil recovered: 0 ml Tank Temperature 25.2 °C The machine checks whether or not there is air in the tank and, if necessary, purges the non- STOP condensable gas; The machine will automatically discharge any non-condensable gas. Allowing the machine to fully complete the procedure will reduce the risk of return flows, which may cause excessive non-condensable gas to be recharged into the air conditioning system.
  • Page 33 INSTRUCTIONS MANUAL DD/MM/YY XX:XX PM OIL INJECTION STOP OIL INJECTION ml/ 0% When completed, the system will go on to charging with the preset quantity of refrigerant. DD/MM/YY XX:XX PM CHARGE Gas charged: 86g / 100 g Tank Pressure 6.6 bar STOP A/C pressure 2.9 bar...
  • Page 34 INSTRUCTIONS MANUAL DD/MM/YY XX:XX PM EMPTY HOSES EMPTY HOSES Hoses pressure 4.0bar STOP The machine will recover the residual refrigerant into the service hoses, then the following screen will be displayed: DD/MM/YY XX:XX PM CHARGE Close HP and LP valves ENTER Close HP and LP valves and press ENTER.
  • Page 35 INSTRUCTIONS MANUAL NOTE: near the end of the charge could be displayed the following alarm message: DD/MM/YY XX:XX PM SLOW CHARGE Check connections Press ENTER to continue Press ESC to exit ENTER The SLOW CHARGE alarm occurs when the tank pressure and the system pressure equalize (due to low pressure, excessive system temperatures, etc.).

  • Page 36: Manual Procedure

    INSTRUCTIONS MANUAL MANUAL PROCEDURE In the MANUAL PROCEDURE, all the operations can be performed singly to the exception of the recovery/recycling phase, which is automatically followed by used oil discharge. The values for the quantity of gas recovered, quantity of oil recovered, vacuum time, quantity of oil reintegrated, and quantity of gas charged into the system are automatically printed at the end of each single operation.
  • Page 37 ENTER Open HP and LP valves press ENTER to continue NOTE: if ECO NEXT ONE HFO or with analyzer enabled, the gas analysis will be performed before recovery The following screen will be displayed reminding you to check if the used oil container is not full.

  • Page 38: Vacuum

    INSTRUCTIONS MANUAL DD/MM/YY XX:XX PM Close and disconnect HP and LP couplings from A/C system and press ENTER ENTER Unscrew and disconnect HP and LP coupling from A/C system end press ENTER. DD/MM/YY XX:XX PM Plate: VIN: Miles: Operator code: 123456 ENTER You are asked to enter the vehicle's PLATE, the FRAME NUMBER, the KM/Miles and the...
  • Page 39 INSTRUCTIONS MANUAL The following screen will be displayed: VACUUM DD/MM/YY XX:XX PM VACUUM TIME CHARGE AMOUNT ENTER Use the KEYPAD to insert the new value of the VACUUM TIME , press ENTER to confirm, ESC to return back. DD/MM/YY XX:XX PM Vacuum time (Min 2, Max 120 min) ENTER...
  • Page 40 INSTRUCTIONS MANUAL DD/MM/YY XX:XX PM Open HP and LP valves Press ENTER to continue ENTER Open manual valves and press ENTER. VACUUM DD/MM/YY XX:XX PM STOP 1:37 min VACUUM A/C pressure -0.99 bar When time of check is reached, the machine will test for leaks in the A/C system: DD/MM/YY XX:XX PM VACUUM STOP...

  • Page 41: Oil Injection (Eco Next One Only)

    Press the symbol for printing VACUUM procedure completed successfully, press ENTER to return to the manual procedure page. (ECO NEXT ONE only) OIL INJECTION This operation can be carried out ONLY following a VACUUM operation. From the MANUAL PROCEDURE, select OIL INJECTION:...
  • Page 42 INSTRUCTIONS MANUAL DD/MM/YY XX:XX PM OIL INJECTION CHARGE AMOUNT DATABASE 0 ml CHARGE AMOUNT ENTER NOTE: For most systems the quantity of fluid to be refilled is indicated on a plate that is in the vehicle’s engine compartment. If this quantity is not known, look for it in the relevant manuals. Select the CHARGE AMOUNT quantity field, see the keypad on the display to enter the amount (in grams) of REFRIGERANT that will be loaded into the A / C system.

  • Page 43: Start Procedure

    INSTRUCTIONS MANUAL START PROCEDURE After selected all the procedure data, press ENTER to continue, the following screen will be displayed: DD/MM/YY XX:XX PM Connect and open HP and LP couplings to A/C system and press ENTER ENTER Connect and open the coupling connected to the A/C system, then press ENTER, press ESC to return back.
  • Page 44 INSTRUCTIONS MANUAL DD/MM/YY XX:XX PM CHARGE Gas charged: 86g / 100 g Tank Pressure 6.6 bar STOP A/C pressure 2.9 bar Tank Temperature 25.5 °C Then the following screen will be displayed. DD/MM/YY XX:XX PM Disconnect HP coupling Start A/C system with LP coupling connected end press ENTER ENTER Disconnect HP coupling.
  • Page 45 INSTRUCTIONS MANUAL DD/MM/YY XX:XX PM CHARGE Close HP and LP valves ENTER Close HP and LP valves and press ENTER. DD/MM/YY XX:XX PM END of procedure Gas charged: 200 g Press ENTER to continue ENTER A summary of the amount gas of the CHARGE phase is displayed. Press the symbol for printing OIL INJECTION procedure completed successfully, press ENTER to return to the manual...

  • Page 46: Charge (For Eco Next One And Eco Next One Hybrid )

    INSTRUCTIONS MANUAL (for ECO NEXT ONE and ECO NEXT ONE HYBRID) CHARGE From the MANUAL PROCEDURE, select CHARGE, the following screen will be displayed: DD/MM/YY XX:XX PM CHARGE CHARGE AMOUNT CHARGE AMOUNT ENTER NOTE: For most systems the quantity of fluid to be refilled is indicated on a plate that is in the vehicle’s engine compartment.
  • Page 47 INSTRUCTIONS MANUAL DD/MM/YY XX:XX PM CHARGE Connect and open HP and LP couplings to A/C system and press ENTER ENTER Connect and open the coupling connected to the A/C system, then press ENTER, press ESC to return back. DD/MM/YY XX:XX PM Open HP and LP valves Press ENTER to continue ENTER...
  • Page 48 INSTRUCTIONS MANUAL DD/MM/YY XX:XX PM Disconnect LP coupling from A/C system end press ENTER ENTER Disconnect LP coupling from A/C system, them press ENTER to continue: EMPTY HOSES DD/MM/YY XX:XX PM EMPTY HOSES Hoses pressure 4.0bar STOP The machine will recover the residual refrigerant into the service hoses, then the following screen will be displayed: CHARGE DD/MM/YY XX:XX PM...

  • Page 49: Charge (Eco Next One Hfo Only )

    The SLOW CHARGE alarm occurs when the tank pressure and the system pressure equalize (due to low pressure, excessive system temperatures, etc.). Check connections then press ENTER to continue, or press ESC to exit. (ECO NEXT ONE HFO only) CHARGE From the MANUAL PROCEDURE, select CHARGE, the following screen will be displayed:...

  • Page 50: Start Procedure

    INSTRUCTIONS MANUAL DD/MM/YY XX:XX PM Charge amount Less than 100g/4oz or unavailable quantity requested Press ENTER to continue ENTER Gas charge lower than 100 grams is not allowed, press ENTER then digit an higher amount of gas filling. START PROCEDURE NOTE: the STOP button literally pause the running procedure.
  • Page 51 INSTRUCTIONS MANUAL At the end of this phase, the machine will test for leaks in the A/C system: VACUUM DD/MM/YY XX:XX PM STOP 0:51 min CHECK LEAKS A/C pressure -0.99 bar (WARNING! If vacuum time is lower than 15 minutes this test is not reliable). If leaks are found, the machine will stop automatically and display the A/C SYSTEM LEAKS alarm.
  • Page 52 INSTRUCTIONS MANUAL DD/MM/YY XX:XX PM Was a leak found? CHARGE AMOUNT CHARGE AMOUNT Press NO if no leak was found, the following screen will be displayed: DD/MM/YY XX:XX PM Is there an auxiliary evaporator? CHARGE AMOUNT CHARGE AMOUNT Select YES to perform a leak check on the auxiliare evaporator: DD/MM/YY XX:XX PM Put the leak detector on rear evaporator outlet and search for leaks...
  • Page 53 INSTRUCTIONS MANUAL DD/MM/YY XX:XX PM Was a leak found? CHARGE AMOUNT CHARGE AMOUNT Press NO if no leak was found, upon completion of the PRE-CHARGE TEST, the system will go on to charging with the present quantity of refrigerant . DD/MM/YY XX:XX PM CHARGE Gas charged:...
  • Page 54 INSTRUCTIONS MANUAL DD/MM/YY XX:XX PM EMPTY HOSES EMPTY HOSES Hoses pressure 4.0bar STOP The machine will recover the residual refrigerant into the service hoses, then the following screen will be displayed: DD/MM/YY XX:XX PM CHARGE Close HP and LP valves ENTER Close HP and LP valves and press ENTER.

  • Page 55: Setup

    INSTRUCTIONS MANUAL SETUP From the MAIN MENU: Select the SETUP , the following screen will be displayed: SETUP DD/MM/YY XX:XX PM VACUUM SETTINGS OPTIONS SETUP HEADER PRINT SET DATE/TIME LANGUAGE VACUUM SETTING From the SETUP, select VACUUM SETTINGS, default setting is displayed: DD/MM/YY XX:XX PM SETUP VACUUM SETTINGS...

  • Page 56: Options

    INSTRUCTIONS MANUAL OPTIONS Select OPTIONS, insert the OPTION code:43210791 the following screen will be displayed: DD/MM/YY XX:XX PM ENABLE ANALYZER ENTER Choose ON to enable the analyzer and OFF to disable it then press ENTER. SETUP HEADER PRINT The printout can be personalized by entering 4 lines containing the workshop’s details (e.g. Name, address, telephone n°...

  • Page 57: Set Date / Time

    INSTRUCTIONS MANUAL SET DATE / TIME DD/MM/YY XX:XX PM SETUP VACUUM SETTINGS OPTIONS SETUP HEADER PRINT SET DATE/TIME LANGUAGE From the SETUP, select the arrow to change page The machine keeps date and time settings even if it is not used for around one year. From the SETUP MENU, select SET DATE / TIME: DD/MM/YY XX:XX PM Time:...

  • Page 58: Measure Units

    INSTRUCTIONS MANUAL MEASURE UNITS From SETUP menu, Select the arrow to change page. Select then MEASURE UNITS: DD/MM/YY XX:XX PM SETTINGS Pressure Weight lb:oz °F Temperature °C Volume ENTER NOTE: current MEASURE UNITS is indicated by squaring. Select a MEASURE UNITS, then press ENTER. MAINTENANCE From the MAIN MENU: Select the MAINTENANCE...
  • Page 59 INSTRUCTIONS MANUAL DD/MM/YY XX:XX PM TANK FILLING MIN:600g MAX:2791g [grams] ENTER Procure a tank of appropriate refrigerant (R134a or R1234yf depending on machine model), connect and open LP coupler to the liquid side of the external tank and open the liquid valve, then Use the keypad to insert the amount of refrigerant, then press ENTER to continue.

  • Page 60: Air Purge Manual

    INSTRUCTIONS MANUAL DD/MM/YY XX:XX PM TANK FILLING STOP Gas charged: 122 g Pressure -0.1 bar Close and disconnect LP coupling from external tank and press ENTER. TANK FILLING DD/MM/YY XX:XX PM TANK FILLING – OPERATION COMPLETED Gas charged: 138 g Pressure -0.7 bar Tank filling procedure successfully completed.
  • Page 61 NOTE: If there isn’t air into the tank, the following message is displayed: AIR PURGE NOT NECESSARY. Press ESC to terminate the Air Purging process, and return to the MAINTENANCE menu. (ECO NEXT ONE HFO only) GAS ANALYSIS The machine will test the purity of the refrigerant gas in the A/C system before beginning recovery.

  • Page 62: Empty Hoses

    INSTRUCTIONS MANUAL DD/MM/YY XX:XX PM GAS ANALYSIS REFRIGERANT SAMPLE 45 % If the refrigerant is PURE the machine will display the following screen DD/MM/YY XX:XX PM TEST 1 R1234yf: 100.0 % R134a: 000.0 % R22: 000.0 % 000.0 % Air: 000.0 % GAS ANALYSIS OK Press ENTER to continue...

  • Page 63: Change Dryer Filter

    INSTRUCTIONS MANUAL Open manual valves and press ENTER. DD/MM/YY XX:XX PM EMPTY HOSES EMPTY HOSES Hoses pressure 4.0bar STOP The machine will recover all the refrigerant into the service hoses; then the machine will sound and alarm and the following screen will be displayed: DD/MM/YY XX:XX PM EMPTY HOSES End of procedure...
  • Page 64 INSTRUCTIONS MANUAL DD/MM/YY XX:XX PM CHANGE DRYER FILTER Make sure that HP and LP couplings are Disconnected from A/C system ENTER An accidental leakage of refrigerant may cause serious damage to skin and eyes, wear protective gloves and goggles. Make sure that HP and LP coupling are disconnected from A/C system or else and press ENTER, machine will check presence of refrigerant: DD/MM/YY XX:XX PM CHANGE DRYER FILTER...
  • Page 65 INSTRUCTIONS MANUAL 7) Take the new filter, wet with clean POE oil both o-rings, and verify that they are correctly placed into their seats FIG. 19 DD/MM/YY XX:XX PM After changing the filter Following the user manual, Press ENTER to insert the counter reset code ENTER 8) Type the filter code and press ENTER to delete the alarm.
  • Page 66 INSTRUCTIONS MANUAL DD/MM/YY XX:XX PM STOP Check leaks with vacuum 10) If leaks are detected the following screen will be displayed: - CHANGE DRYER FILTER DD/MM/YY XX:XX PM WARNING! LEAKS! Press ESC to exit Check filter tightening and press ESC to restart the vacuum check. 11) After few minutes, if no leaks are detected the following screen will be displayed: DD/MM/YY XX:XX PM CHANGE FILTER...

  • Page 67: Vacuum Pump

    INSTRUCTIONS MANUAL VACUUM PUMP At the same time as the filter change the machine will ask to change the vacuum pump oil Perform the operations listed below on a routine basis in order to ensure good operation of the vacuum pump: M1) Oil top-up.
  • Page 68 INSTRUCTIONS MANUAL DD/MM/YY XX:XX PM Refill vacuum pump with new oil To the center of the control glass Then replace filling cap. When done press ENTER to exit. ENTER The oil must be added through the hole in which the oil cap was lodged by using a proper funnel (ref 5, Fig.21).

  • Page 69: M.2) Oil Change

    INSTRUCTIONS MANUAL M.2) OIL CHANGE The vacuum pump oil must be replaced every 20 hours of functioning and in any case every time the refrigerant filters are replaced. NOTE: alarm message is visualized, to remove alarm message refer to VACUUM PUMP OIL CHANGE paragraph.
  • Page 70 INSTRUCTIONS MANUAL 4) Unscrew the drain cap (ref 2, Fig.21). FIG. 21 TOOLS: 7) Funn 8) Disp osal conta iner 9) Alle wren ch n° 5; 8. Allow all the oil to run out into a disposal container (ref 4 Fig.21) (with height < 10 cm). 5) Close the drain cap (ref 2, Fig.22).
  • Page 71 INSTRUCTIONS MANUAL 6) Pour in new oil through the filling hole, using a proper funnel (ref 5, Fig.23), until the level rises to the midpoint on the indicator (ref 3, Fig.23). FIG. 23 TOOLS:  Funn  Disp osal conta iner ...
  • Page 72 INSTRUCTIONS MANUAL (ECO NEXT ONE HFO only) CHANGE ANALYZER FILTER NOTE: Wear protective gloves and glasses The gas analyzer filter must be replaced when the machine visualize the “change analyzer filter” alarm message (usually every 150 analysis): DD/MM/YY XX:XX PM...
  • Page 73 INSTRUCTIONS MANUAL DD/MM/YY XX:XX PM CHANGE ANALYZER FILTER Reposition the transparent protection by screwing the two screws. Press ENTER to continue ENTER Reposition the transparent protection by screwing the two screws. Press ENTER to continue, the following screen will be displayed: DD/MM/YY XX:XX PM RESET ANALYSER COUNTER enter filter code...

  • Page 74: A/C Pressures Check

    INSTRUCTIONS MANUAL A/C PRESSURES CHECK From MAINTENANCE scroll to page 2 with the arrow and select A/C PRESSURES CHECK, the following screen will be displayed: DD/MM/YY XX:XX PM Connect and open HP and LP couplings to A/C system and press ENTER ENTER Connect and open the coupling connected to the A/C system, then press ENTER, press ESC to return back;...
  • Page 75 INSTRUCTIONS MANUAL DD/MM/YY XX:XX PM A/C PRESSURE CHECK Unscrew and disconnect HP coupling from A/C system Then press ENTER ENTER Unscrew and disconnect HP coupling, then press ENTER: DD/MM/YY XX:XX PM A/C PRESSURE CHECK Are you sure that you have unscrewed and disconnected the HP coupling? CHARGE AMOUNT CHARGE AMOUNT...
  • Page 76 INSTRUCTIONS MANUAL The vehicle’s A/C system will recover the refrigerant from the service hoses, then: A/C PRESSURE CHECK DD/MM/YY XX:XX PM Turn off engine and A/C system Unscrew and disconnect the LP coupling Then press ENTER ENTER Turn off engine and A/C system, unscrew LP coupling without disconnect it, then press ENTER: DD/MM/YY XX:XX PM A/C PRESSURE CHECK Are you sure that you...

  • Page 77: Maintenance Report

    INSTRUCTIONS MANUAL The machine will recover the residual refrigerant into the service hoses, then the following screen will be displayed: A/C PRESSURE CHECK DD/MM/YY XX:XX PM End of procedure Press ESC to exit Disconnect coupling from A/C system, press ESC to return to the MAINTENANCE MENU; A/C PRESSURES CHECK is now successfully completed.

  • Page 78: Search By Date

    INSTRUCTIONS MANUAL SEARCH BY PLATE Selecting SEARCH BY PLATE, the following screen will be displayed: DD/MM/YY XX:XX PM Insert vehicle’s plate number ENTER Use the keypad to insert plate number to search, then press ENTER: - SERVICE ARCHIVE DD/MM/YY XX:XX PM Time: Date: Plate:...

  • Page 79: Extract Archive

    INSTRUCTIONS MANUAL DD/MM/YY XX:XX PM - SERVICE ARCHIVE Plate: Time: Date: AA1234XY XX:XX:XX DD/MM/YY XX:XX:XX DD/MM/YY AA1234XY XX:XX:XX DD/MM/YY AA1234XY A list will be displayed, select service for detailed info: - SERVICE ARCHIVE DD/MM/YY XX:XX PM Plate: Refrigerant: Time: Date: AA1234XY R134a xx:xx:xx...

  • Page 80: Counters

    INSTRUCTIONS MANUAL COUNTERS This is used to check total COUNTERS of: recovered gas, service alarm meter, total vacuum minutes, injected gas, gas recovered into the tank with the tank refilling function. From MAINTENANCE scroll to page 2 with the arrow and select COUNTERS the following screen will be displayed: Recovered gas:...
  • Page 81 INSTRUCTIONS MANUAL (ECO FILLING THE RECHARGEABLE NEW OIL CONTAINER NEXT ONE only) Types of oil: use only oils recommended by the manufacturer or by the car manufacturers. Always refer to the information provided by the A/C system manufacturer. Never use waste oil. Procedure: 1.

  • Page 82: Emptying The Used Oil Container

    INSTRUCTIONS MANUAL EMPTYING THE USED OIL CONTAINER Procedure: 1. Press quick connection button (ref 1, Fig.33) to disconnect the used olio container 2. Lift the used oil container out of its lodging (ref v, Fig.33) without exerting pressure on the scale.

  • Page 83: Replacing The Printer Paper

    INSTRUCTIONS MANUAL REPLACING THE PRINTER PAPER Open the print cover (ref 3, Fig.35),ad replace the paper roll with a new one Use only heat-sensitive paper of the type described below. Paper width: 58 mm Maximum paper roll diameter: 40mm FIG. 35 -83-...

  • Page 84: Data

    INSTRUCTIONS MANUAL DATA This menu shows all data read by the machine. From the MAIN MENU: Press “i” key , the following screen will be displayed: A/C PRESSURE CHECK DD/MM/YY XX:XX PM Tank refrigerant: Total 7089 g Available 5729 g Tank Pressure 6.47 bar Tank Temperature...
  • Page 85 INSTRUCTIONS MANUAL...
  • Page 86 MANUAL DE INSTRUCCIONES...
  • Page 87 MANUAL DE INSTRUCCIONES...
  • Page 88 CONFIGURACIÓN RÁPIDA ....................30 PROCEDIMIENTO AUTOMÁTICO ................... 31 EDICIÓN DE DATOS DE VACÍO: ..................31 EDITAR DATOS DE ACEITE (ECO NEXT ONE solamente): ..........32 EDITAR DATOS DEL LLENADO DE GAS ................32 PROCEDIMIENTO ARRANQUE AUTOMÁTICO ..............34 PROCEDIMIENTO MANUAL .................... 39...
  • Page 89 RECUPERACIÓN ........................39 VACÍO ............................41 INYECCIÓN DE ACEITE (ECO NEXT ONE solamente) ............44 PROCEDIMIENTO DE INICIO CARGA (para ECO NEXT ONE y ECO NEXT ONE HYBRID): ..........49 PROCEDIMIENTO DE INICIO CARGA (ECO NEXT ONE HFO solamente): .................52 PROCEDIMIENTO DE INICIO CONFIGURACIÓN ......................58 PARAMETROS DE VACIO ....................58...

  • Page 90: Seguridad

    MANUAL DE INSTRUCCIONES SEGURIDAD La siguiente información de seguridad se ofrece como una guía para ayudarle a operar su nuevo sistema en las condiciones más seguras posibles. Cualquier equipo que utilice sustancias químicas puede ser potencialmente peligroso cuando no se conocen o no se siguen las instrucciones de manejo seguro.

  • Page 91: Mensajes Generales De Seguridad

    MANUAL DE INSTRUCCIONES El contacto con el refrigerante puede causar riesgos para la salud, ceguera y otros daños físicos (congelación) y posiblemente la muerte. Riesgo de lesiones personales y daños al equipo  Utilice siempre un identificador antes de recuperar el refrigerante de un vehículo.

  • Page 92: Peligros De Inhalacion

    MANUAL DE INSTRUCCIONES  No permita que transeúntes se ubiquen delante o detrás del vehículo durante las pruebas.  No deje el motor en funcionamiento sin vigilancia. Un vehículo en movimiento puede causar la muerte o lesiones graves. Advertencia Riesgo de lesiones personales ...

  • Page 93: Conexión De Las Mangueras

    MANUAL DE INSTRUCCIONES NOTA: Use solamente lubricante nuevo para sustituir la cantidad eliminada durante el proceso de reciclado. El lubricante usado debe eliminarse según los requisitos federales, nacionales y locales. El fabricante queda eximido de toda responsabilidad por los costos adicionales derivados de la falla del producto, entre los que se incluyen (aunque no se limite solo a ellos) la pérdida de tiempo de trabajo, la pérdida de refrigerante, contaminación cruzada de refrigerante y expedición no autorizada y/o cargos por manos de obra.

  • Page 94: Precauciones Para El Manejo Y Uso De Fluidos R134A O R1234Yf

    MANUAL DE INSTRUCCIONES El contacto con el refrigerante puede causar riesgos para la salud, ceguera y otros daños físicos (congelación). Riesgo de daño al equipo y lesiones personales  Debe ser operado por personal certificado.  No retire los sellos de las válvulas de seguridad y los sistemas de control.

  • Page 95: Introducción

    MANUAL DE INSTRUCCIONES INTRODUCCIÓN Snap-on Modelo No. ECO NEXT ONE, ECO NEXT ONE HYBRID, ECO NEXT ONE HFO ® está aprobado por los laboratorios ETL de conformidad con la norma SAE J2788 y J2843. Nos dedicamos a la solución de los problemas relacionados con la contención segura y el manejo adecuado de los refrigerantes.

  • Page 96: Acerca De Su Equipo De Servicio De Aire Acondicionado

    MANUAL DE INSTRUCCIONES ACERCA DE SU EQUIPO DE SERVICIO DE AIRE ACONDICIONADO Su máquina incorpora una balanza electrónica de gran precisión para determinar los pesos de carga, etc. También podrá realizar otras funciones con la balanza electrónica, como verá durante los procesos de funcionamiento. Puede seleccionar otros estándares o unidades métricas de medida.

  • Page 97: Condiciones De Garantía

    MANUAL DE INSTRUCCIONES CONDICIONES DE GARANTÍA Remitirse al folleto de las CONDICIONES DE GARANTÍA suministrado con la máquina. Revise la guía de inclinación y el sello del kit de accesorios Corte las correas Abra la caja por la parte superior Retire el embalaje interior Retire la caja Retire la cubierta de la máquina...

  • Page 98: Información General

    MANUAL DE INSTRUCCIONES INFORMACIÓN GENERAL La información de identificación de la máquina está impresa en la placa de datos (ver Fig. 1). Dimensiones generales de la máquina: Altura: 1080 mm Ancho: 660 mm Profundidad: 690 mm Altura: 63 kg Temperatura operativa 10/50 °C Temperatura de almacenamiento -25/+50 °C Tensiòn (V) Potencia (W) Frecuencia (Hz)

  • Page 99: Nameplate

    MANUAL DE INSTRUCCIONES conservación NAMEPLATE FIG. 1...

  • Page 100: Principios De Funcionamiento

    MANUAL DE INSTRUCCIONES PRINCIPIOS DE FUNCIONAMIENTO En una serie de operaciones, la máquina permite la recuperación y reciclado de fluido refrigerante (R134yf o R1234yf según el modelo de máquina),sin riesgo de liberación de los fluidos en el ambiente, y permite también purgar el sistema A/C de humedad y depósitos contenidos en el aceite.

  • Page 101: Configuración

    MANUAL DE INSTRUCCIONES CONFIGURACIÓN MONTAJE DE TUBOS Teniendo en cuenta la Figura 2a, monte la manguera (ver 1, Fig. 2a) con el acoplamiento de conexión rápida AZUL al conector macho roscado marcado con el símbolo de BAJA PRESIÓN AZUL y el acoplamiento de conexión rápida ROJO (ver 2, Fig. 2a) al conector macho roscado marcado por el símbolo de ALTA PRESIÓN ROJO.

  • Page 102: Escala De Refrigerante De Lanzamiento

    MANUAL DE INSTRUCCIONES ESCALA DE REFRIGERANTE DE LANZAMIENTO 1. Para retirar las protecciones debajo de la escala de refrigerante, la tuerca de bloqueo debe estar sin apretar (ref. 1, Fig. 3), la perilla (ref. 2, Fig. 3) debe desatornillarse, retirarse y almacenarse en un lugar seguro. 2.

  • Page 103: La Máquina

    MANUAL DE INSTRUCCIONES LA MÁQUINA CUBIERTA DE PLÁSTICO Consulte la Fig. 4 1. Cuerpo plástico frontal 2. Cuerpo plástico posterior 3. Cuerpo plástico superior Desmontaje: desenroscar los tornillos marcados (+) FIG. 4 BOTELL  EX...

  • Page 104: Panel De Control

    MANUAL DE INSTRUCCIONES PANEL DE CONTROL Consulte la Fig. 5: 1) Manómetro de alta presión 2) Manómetro de baja presión 3) Impresora (opcional) 4) Pantalla táctil de 5” 5) Luz de estado FIG. 5 BOTTLE  REL  REL TOOLS: ...

  • Page 105: Iconos De La Pantalla

    MANUAL DE INSTRUCCIONES ICONOS DE LA PANTALLA ICONO DESCRIPCIÓN FUNCIÓN activa un menú que ayuda al usuario a configurar una PROCEDIMIENTO secuencia automática carga/prueba AUTOMÁTICO fuga/vacío/recuperación. PROCEDIMIENTO activa un menú que ayuda al usuario a realizar una MANUAL operación manual: activa un menú...

  • Page 106: Componentes Básicos

    Luz de estado c) Interruptor principal d) Analizador de gases (solo ECO NEXT ONE HFO) e) CONEXIÓN HP HYBRID (ECO NEXT ONE HYBRID y HFO solamente) f) Impresora g) CONEXIÓN LP HYBRID (ECO NEXT ONE HYBRID y HFO solamente) h) Rejilla de ventilación...
  • Page 107 MANUAL DE INSTRUCCIONES FIG.7...
  • Page 108 MANUAL DE INSTRUCCIONES FIG.8...
  • Page 109 MANUAL DE INSTRUCCIONES FIG.9...
  • Page 110 MANUAL DE INSTRUCCIONES FIG.10 FIG.11 FIG.11...
  • Page 111 MANUAL DE INSTRUCCIONES FIG.12...
  • Page 112 MANUAL DE INSTRUCCIONES FIG.13...

  • Page 113: Señales Luminosas

    MANUAL DE INSTRUCCIONES SEÑALES LUMINOSAS La máquina está provista de una luz de ESTADO (ver. b, Fig. 7). Las señales luminosas son los siguientes:  VERDE (FIJO): Unidad lista  VERDE (PARPADEANDO): Acción completada  AMARILLO: Unidad en funcionamiento  ROJO: necesita atención o hay un problema ALARMAS ALARMA DE ALTA PRESIÓN: Un localizador avisa cuando la presión del fluido en el circuito es demasiado alta (20bar).

  • Page 114: Operaciones Preliminares

    MANUAL DE INSTRUCCIONES OPERACIONES PRELIMINARES Controlar el interruptor principal (ver 1, Fig. 14) está configurado en O. Conectar la máquina a la alimentación eléctrica y encenderla. FIG.14 1 El usuario puede verificar todos los datos de la máquina: o Controlar que los contenedores del ACEITE no estén vacíos; si fuese necesario, realizar la sustitución como ha sido descrito en la sección MANTENIMIENTO ORDINARIO.

  • Page 115: Montaje Rapida

    MANUAL DE INSTRUCCIONES MONTAJE RÁPIDA NOTA: La configuración rápida se muestra después de la activación de la máquina La primera vez que se utiliza la máquina aparece una guía de inicio rápido: el operador es guiado a través de los pasos que se describen al inicio de la sección de OPERACIONES PRELIMINARES.

  • Page 116: Procedimiento Automático

    MANUAL DE INSTRUCCIONES PROCEDIMIENTO AUTOMÁTICO En el modo automático, todas las operaciones se ejecutan automáticamente: recuperación y reciclaje, descarga de aceite, vacío, reintegración de aceite nuevo y carga. Los valores para la cantidad de gas recuperado, la cantidad de aceite recuperado, tiempo de vacío, cantidad de aceite reintegrado y la cantidad de gas cargado en el sistema se muestran e imprimen (opcional) al final de cada operación.

  • Page 117: Editar Datos De Aceite (Eco Next One Solamente)

    MANUAL DE INSTRUCCIONES (ECO NEXT ONE solamente) EDITAR DATOS DE ACEITE Seleccionar la zona de visualización del ACEITE y, después, usar las teclas 0 a 9 para escribir el volumen de aceite que se debe inyectar o seleccionar AUTO para reintegrar la misma cantidad de aceite extraído durante la Recuperación.
  • Page 118 MANUAL DE INSTRUCCIONES Seleccione la marca de vehículo a la que está realizando labores de mantenimiento (utilice las flechas de dirección para cambiar de página en caso necesario) y se visualizará la siguiente pantalla (para BMW): BASE DE DATOS DD/MM/AA XX:XX PM 128i 135i 135is...

  • Page 119: Procedimiento Arranque Automático

    PROCEDIMIENTO ARRANQUE AUTOMÁTICO Después de seleccionar todos los datos del procedimiento, pulse ENTER para continuar. NOTA: si ECO NEXT ONE HFO o con el analizador habilitado, el análisis de gas se realizará antes de la recuperación NOTA: el botón STOP literalmente detiene el procedimiento en ejecución.
  • Page 120 MANUAL DE INSTRUCCIONES RECUPERACIÓN/RECICLADO DD/MM/AA XX:XX PM Gas recuperado: Presión A/C -0,5 bar Temperatura del depósito 25,2 °C STOP Durante la fase de recuperación, la máquina muestra la cantidad de refrigerante recuperado en gramos. Una vez terminada la recuperación, la máquina se parará y descargará, mientras se visualiza automáticamente el aceite usado extraído del sistema A/C durante la fase de recuperación.
  • Page 121 MANUAL DE INSTRUCCIONES DD/MM/YY XX:XX PM VACUUM STOP 0:51 min CONTROL DE FUGAS Presión A/C -0,99 bar (ADVERTENCIA: Si el tiempo de vacío es <15 minutos, esta prueba no es fiable). Si se detectan fugas, la máquina se detendrá automáticamente y mostrará la alarma de FUGAS DEL SISTEMA DE AIRE ACONDICIONADO.
  • Page 122 MANUAL DE INSTRUCCIONES DD/MM/YY XX:XX PM Desconecte el acoplamiento LP del sistema de A/C y pulse ENTER ENTER Desconecte el acoplamiento LP y a continuación presione ENTER para continuar: DD/MM/AA XX:XX PM VACIADO DE MANGUERAS Presión de las mangueras 4,0 bar STOP La máquina recuperará...
  • Page 123 MANUAL DE INSTRUCCIONES DD/MM/AA XX:XX PM FIN del procedimiento Gas recuperado: 41 g Aceite recuperado: 0 ml Tiempo de vacío: 2 min Gas cargado: 200 g Pulse ENTER para continuar ENTER Se mostrará un resumen de la cantidad de gas recuperado, de aceite recuperado, de los minutos de la fase de vacío y de la cantidad de gas cargado.

  • Page 124: Procedimiento Manual

    MANUAL DE INSTRUCCIONES PROCEDIMIENTO MANUAL En el PROCEDIMIENTO MANUAL, todas las operaciones se pueden realizar por separado a excepción de la fase de recuperación/reciclaje, seguida automáticamente por la descarga de aceite usado. Los valores para la cantidad de gas recuperado, la cantidad de aceite recuperado, tiempo de vacío, cantidad de aceite reintegrado y la cantidad de gas cargado en el sistema se imprimen automáticamente al final de cada operación.
  • Page 125 ENTER Abra las válvulas HP y LP, y pulse ENTER para continuar. NOTA: si ECO NEXT ONE HFO o con el analizador habilitado, el análisis de gas se realizará antes de la recuperación Se mostrará la siguiente pantalla para recordarle que compruebe si el contenedor de aceite usado no está...

  • Page 126: Vacío

    MANUAL DE INSTRUCCIONES DD/MM/AA XX:XX PM Cierre y abra los acoplamientos HP y LP Del sistema A/C y pulse ENTER ENTER Desatornille y desconecte el acoplamiento HP y LP del sistema A/C y pulse ENTER. DD/MM/YY XX:XX PM Placa: VIN: Miles: Codigo de 123456...

  • Page 127: Se Mostrará La Siguiente Pantalla

    MANUAL DE INSTRUCCIONES Se mostrará la siguiente pantalla: VACÍO DD/MM/AA XX:XX PM TIEMPO DE VACÍO CHARGE AMOUNT ENTER Utilice el TECLADO para introducir el nuevo valor de TIEMPO DE VACÍO , pulse ENTER para confirmar y ESC para volver. DD/MM/YY XX:XX PM Tiempo de vacío (Mín.
  • Page 128 MANUAL DE INSTRUCCIONES DD/MM/AA XX:XX PM Abra las válvulas HP y LP Pulse ENTER para continuar ENTER Abra las válvulas manuales y pulse ENTER VACUUM DD/MM/YY XX:XX PM STOP 1:37 min VACÍO Presión A/C -0,99 bar Al final de esta fase, la máquina realizará la prueba en búsqueda de fugas en el sistema de A/C: DD/MM/YY XX:XX PM VACUUM...

  • Page 129: Inyección De Aceite (Eco Next One Solamente)

    (opcional). El procedimiento de VACÍO se ha completado con éxito. Pulse ENTER para volver a la página del procedimiento manual. (ECO NEXT ONE solamente) INYECCIÓN DE ACEITE Esta operación SOLO puede realizarse en la operación de VACÍO. Desde el PROCEDIMIENTO MANUAL, seleccione INYECCIÓN DE ACEITE:...
  • Page 130 MANUAL DE INSTRUCCIONES DD/MM/AA XX:XX PM INYECCIÓN DE ACEITE CANTIDAD DE CARGA BASE DE DATOS: ENTE CHARGE AMOUNT NOTA: Para la mayoría de los sistemas, la cantidad de fluido por llenar se indica en una placa que se encuentra en el compartimiento del motor del vehículo. Si se desconoce dicha cantidad, búsquela en los manuales correspondientes.

  • Page 131: Procedimiento De Inicio

    MANUAL DE INSTRUCCIONES PROCEDIMIENTO DE INICIO Una vez que se han seleccionado todos los datos del procedimiento, pulse ENTER para continuar, y se visualizará la siguiente pantalla: DD/MM/AA XX:XX PM Conectar y abrir los acoplamientos HP y LP al sistema A/C y pulsar ENTER ENTER Conecte y abra el acoplamiento conectado al sistema A/C, y, a continuación, pulse ENTER;...
  • Page 132 MANUAL DE INSTRUCCIONES Posteriormente, la máquina procederá con la cantidad de gas establecida. DD/MM/AA XX:XX PM Gas cargado: 86 g / 100 g STOP Presión A/C 2,9 bar Temperatura del depósito 25,5 °C A continuación, se mostrará la siguiente pantalla. DD/MM/YY XX:XX PM Desconecte el acoplamiento HP, inicie el sistema de con el acoplamiento LP conectado y pulse ENTER...
  • Page 133 MANUAL DE INSTRUCCIONES DD/MM/AA XX:XX PM CARGA Cierre las válvulas HP y LP ENTER Se le pedirá que introduzca la PLACA, el NÚMERO DE BASTIDOR, los KM y el Código de operador. Pulse ENTER DD/MM/AA XX:XX PM FIN del procedimiento Aceite recuperado: 20 ml Gas cargado: 200 g...

  • Page 134: Carga (Para Eco Next One Y Eco Next One Hybrid)

    MANUAL DE INSTRUCCIONES (para ECO NEXT ONE y ECO NEXT ONE HYBRID) CARGA En el PROCEDIMIENTO MANUAL seleccione CARGA, se mostrará la siguiente pantalla: DD/MM/AA XX:XX PM CARGA: CANTIDAD DE CARGA CHARGE AMOUNT ENTE NOTA: Para la mayoría de los sistemas, la cantidad de fluido por llenar se indica en una placa que se encuentra en el compartimiento del motor del vehículo.
  • Page 135 MANUAL DE INSTRUCCIONES DD/MM/AA XX:XX PM CARGA: Conectar y abrir los acoplamientos HP y LP al sistema A/C y pulsar ENTER ENTER Conecte y abra el acoplamiento (HP (alta presión), LP (baja presión) o HP/LP, depende de la elección anterior) conectado al sistema de aire acondicionado y a continuación presione ENTER.
  • Page 136 MANUAL DE INSTRUCCIONES DD/MM/YY XX:XX PM Desconecte el acoplamiento LP del sistema de A/C y pulse ENTER ENTER Desconecte el acoplamiento LP del sistema de A / C y presione ENTER DD/MM/AA XX:XX PM VACIADO DE MANGUERAS Presión de las mangueras 4,0 bar STOP La máquina recuperará...

  • Page 137: Carga (Eco Next One Hfo Solamente)

    (debido a baja presión, temperaturas excesivas del sistema, etc.). Verifique las conexiones y luego presione ENTER para continuar, o presione ESC para salir. (ECO NEXT ONE HFO solamente) CARGA En el PROCEDIMIENTO MANUAL seleccione CARGA, se mostrará la siguiente pantalla:...

  • Page 138: Procedimiento De Inicio

    MANUAL DE INSTRUCCIONES DD/MM/AA XX:XX PM Cantidad de carga Menos de 100 g/4 oz o cantidad solicitada no disponible Pulse ENTER para continuar ENTER No está permitida la carga de gas inferior a 100 g; pulse OK y, después, introduzca una cantidad mayor de gas de llenado.
  • Page 139 MANUAL DE INSTRUCCIONES Al final de esta fase, la máquina realizará la prueba en búsqueda de fugas en el sistema de A/C: VACUUM DD/MM/YY XX:XX PM STOP 0:51 min CONTROL DE FUGAS Presión A/C -0,99 bar (ADVERTENCIA: Si el tiempo de vacío es inferior a 15 minutos, entonces la prueba no es confiable).
  • Page 140 MANUAL DE INSTRUCCIONES Se muestra un mensaje emergente solicitando la confirmación, pulse SÍ para continuar: DD/MM/YY XX:XX PM Se encontró alguna fuga? CHARGE AMOUNT CHARGE AMOUNT Pulse NO, si no se detectan fugas, se mostrará la siguiente pantalla: DD/MM/YY XX:XX PM ¿Hay un evaporador auxiliar? CHARGE AMOUNT CHARGE AMOUNT...
  • Page 141 MANUAL DE INSTRUCCIONES DD/MM/YY XX:XX PM Se encontró alguna fuga? CHARGE AMOUNT CHARGE AMOUNT Pulse NO, si no se detectan fugas, al término de la PRUEBA DE PRECARGA, el sistema continuará la carga con la cantidad de refrigerante predeterminada. DD/MM/YY XX:XX PM CHARGE Gas cargado: 86 g / 100 g...
  • Page 142 MANUAL DE INSTRUCCIONES DD/MM/AA XX:XX PM VACIADO DE MANGUERAS Presión de las mangueras STOP La máquina recuperará el refrigerante residual en las mangueras de servicio y luego se mostrará la siguiente pantalla: CARGA: DD/MM/AA XX:XX PM Cierre las válvulas HP y LP ENTE Se le pedirá...

  • Page 143: Configuración

    MANUAL DE INSTRUCCIONES CONFIGURACIÓN Desde el MENÚ PRINCIPAL: Seleccione CONFIGURACIÓN , y se mostrará la siguiente pantalla: CONFIGURACIÓN DD/MM/AA XX:XX PM PARAMETROS DE VACÍO OPCIONES CONFIG DEL CABEZAL DE IMPRESSION FIJAR FECHA Y HORA IDIOMA PARAMETROS DE VACÍO Desde CONFIGURACIÓN seleccione PARAMETROS DE VACÍO, se mostrará el ajuste predeterminado: DD/MM/AA XX:XX PM CONFIGURACION...

  • Page 144: Opciones

    MANUAL DE INSTRUCCIONES OPCIONES Seleccione OPCIONES, introduzca el código de OPCIÓN 43210791 y se mostrará la siguiente pantalla: DD/MM/AA XX:XX PM HABILITAR EL ANALIZADOR (Enc (Apa ENTER endi Seleccione la tecla ON para habilitar el ANALIZADOR, y la tecla OFF, para deshabilitarlo. A continuación, pulse ENTER.

  • Page 145: Fijar Fecha Y Hora

    MANUAL DE INSTRUCCIONES FIJAR FECHA Y HORA CONFIGURACIÓN DD/MM/AA XX:XX PM PARAMETROS DE VACÍO OPCIONES CONFIG DEL CABEZAL DE IMPRESSION FIJAR FECHA Y HORA IDIOMA Desde CONFIGURACIÓN, seleccione la flecha para cambiar de página. La máquina mantiene las configuraciones de fecha y hora incluso si no se utiliza durante todo un año.

  • Page 146: Unidades De Medida

    MANUAL DE INSTRUCCIONES UNIDADES DE MEDIDA Desde el menú CONFIGURACIÓN, seleccione la flecha para cambiar de página. Seleccione las UNIDADES DE MEDIDA: DD/MM/AA XX:XX PM CONFIGURACIONES Presión Peso Lb: oz °F Temperatura °C Volume ENTER NOTA: las UNIDADES DE MEDIDA actuales se indican mediante cuadraturas. Seleccione una UNIDAD DE MEDIDA y, a continuación, pulse ENTER.

  • Page 147: Mantenimiento

    MANUAL DE INSTRUCCIONES MANTENIMIENTO: Desde el MENÚ PRINCIPAL: Seleccione MANTENIMIENTO , y se mostrará la siguiente pantalla: DD/MM/AA XX:XX PM MANTENIMIENTO: RECARGA DE BOTELLA PURGA DE AIRE MANUAL ANÁLISIS DE GASES VACIADO DE TUBOS CAMBIAR FILTRO SECADOR RECARGA DE BOTELLA Esta operación debe realizarse cuando el fluido refrigerante disponible en el depósito es inferior a 3 kg y, en todo caso, debe llevarse a cabo cuando se muestra la alarma «botella vacío».
  • Page 148 MANUAL DE INSTRUCCIONES DD/MM/AA XX:XX PM RECARGA DE BOTELLA STOP Gas cargado: 122 g Presión -0,1 bar La máquina llenará el depósito de la máquina con la cantidad preestablecida ~500 g. Cuando se llegue a la cantidad menos de 500 gramos, la máquina se detendrá y se visualizará: DD/MM/AA XX:XX PM RECARGA DE BOTELLA Cierre la válvula del...

  • Page 149: Purga De Aire Manual

    NECESARIO. Presione ESC para terminar el proceso de purga de aire y regrese al menú MANTENIMIENTO. (ECO NEXT ONE HFO solamente) ANALISIS DE GASES La máquina probará la pureza del gas refrigerante en el sistema de aire acondicionado antes de comenzar la recuperación. El refrigerante contaminado no se puede recuperar, ya que contaminaría todo el refrigerante contenido en la botella de almacenamiento.
  • Page 150 MANUAL DE INSTRUCCIONES DD/MM/YY XX:XX PM ANALISIS DE GAS Abra las válvula LP Pulse ENTER para continuar ENTER Abra las valvula LP DD/MM/YY XX:XX PM CHARGEgg Conectar y abrir los acoplamientos LP al sistema A/C y pulse ENTER ENTER Conecte y abra el acoplamiento conectado al sistema de aire acondicionado, a continuación pulse ENTER: DD/MM/YY XX:XX PM ANALIZADOR DE GASES...

  • Page 151: Vaciado De Tubos

    MANUAL DE INSTRUCCIONES DD/MM/YY XX:XX PM TEST 1 R1234yf: 100.0 % R134a: 000.0 % R22: 000.0 % 000.0 % Air: 000.0 % ANALISIS DE GASES OK Prulse ENTER ENTER Pulse el símbolo para la impresión El procedimiento de ANALISIS DE GASES se ha completado con éxito. Pulse ENTER para volver a la página del procedimiento manual.
  • Page 152 MANUAL DE INSTRUCCIONES DD/MM/AA XX:XX PM VACIADO DE TUBOS VACIADO DE MANGUERAS Presión de las mangueras STOP 4,0 bar La máquina recuperará todo el refrigerante de las mangueras de servicio, luego sonará una alarma y se mostrará la siguiente pantalla: VACIADO DE TUBOS DD/MM/AA XX:XX PM Fin del procedimiento...
  • Page 153 MANUAL DE INSTRUCCIONES DD/MM/AA XX:XX PM Asegúrese de que los acoplamientos HP y LP estén desconectados del sistema A/C ENTER Una fuga accidental de refrigerante puede causar graves daños a la piel y los ojos. Póngase gafas y guantes protectores. Asegúrese de que el acoplamiento HP y LP están desconectados del sistema A/C o, si no es así, pulse ENTER.
  • Page 154 MANUAL DE INSTRUCCIONES 7) Tome el filtro nuevo, humedezca con aceite limpio POE ambas juntas tóricas y verifique que estén correctamente colocados en sus asientos. FIG. 19 DD/MM/AA XX:XX PM Tras cambiar el filtro Siguiendo el manual de usuario, Pulse ENTER Para insertar el código de reinicio del contador ENTER 8) Introduzca el código del filtro y pulse ENTER para borrar la alarma.

  • Page 155: Si Se Detectan Fugas, Se Mostrará La Siguiente Pantalla

    MANUAL DE INSTRUCCIONES DD/MM/AA XX:XX PM STOP Controlar las fugas de vacío 10) Si se detectan fugas, se mostrará la siguiente pantalla: DD/MM/AA XX:XX PM - CAMBIAR FILTRO SECADOR ADVERTENCIA: ¡FUGAS! Pulse ESC para salir Compruebe el ajuste del filtro y pulse ESC para reiniciar la verificación de vacío. 11) Después de unos minutos, si no se detectan fugas, se mostrará...

  • Page 156: Bomba De Vacío

    MANUAL DE INSTRUCCIONES BOMBA DE VACÍO A la vez que se cambia el filtro, la máquina le pedirá que cambie el aceite de la bomba de vacío. Realizar las operaciones citadas a continuación sobre una base de rutina a fin de garantizar el buen funcionamiento de la bomba de vacío: M1) Recarga de aceite.
  • Page 157 MANUAL DE INSTRUCCIONES DD/MM/AA XX:XX PM Llene nuevamente la bomba de vacío con aceite nuevo Hasta el centro del vaso de verificación Y luego coloque el tapón de llenado. Al terminar, pulse ENTER para salir. ENTER El aceite debe añadirse con un embudo apropiado por el orificio en el que se haya colocado el tapón del aceite (ver 5, Fig.

  • Page 158: M.2) Cambio De Aceite

    MANUAL DE INSTRUCCIONES M.2) CAMBIO DE ACEITE El aceite de la bomba de vacío debe reemplazarse cada 20 horas de funcionamiento y, en cualquier caso, cada vez que se sustituyan los filtros de refrigerante. NOTA: se visualiza un mensaje de alarma, para eliminarlo remitirse al apartado CAMBIO DEL ACEITE DE LA BOMBA DE VACÍO.
  • Page 159 MANUAL DE INSTRUCCIONES 4) Desenrosque la tapa de drenaje (ref.2, Fig.21). FIG. 21 TOOLS: 7) Funn 8) Disp osal conta iner 9) Alle wren ch n° 5; 8. Deje que todo el aceite se termine en un contenedor de eliminación (ver 4, Fig. 21), con una altura <10 cm.
  • Page 160 MANUAL DE INSTRUCCIONES 6)Vierta el aceite nuevo a través del orificio de llenado utilizando un embudo adecuado (ver 5, Fig. 26), hasta que el nivel aumente hasta el punto medio del indicador (ver 3, Fig. 23) FIG. 23 TOOLS:  Funn ...

  • Page 161: Cambiar El Filtro Del Analizador (Eco Next One Hfo Solamente)

    MANUAL DE INSTRUCCIONES (ECO NEXT ONE HFO CAMBIAR EL FILTRO DEL ANALIZADOR solamente) NOTA: Use guantes y anteojos protectores. El filtro del analizador de gases debe reemplazarse cuando la máquina visualiza el mensaje de alarma "cambiar el filtro del analizador" (generalmente cada 150 análisis). Pulse ENTER para proceder a la sustitución del filtro.
  • Page 162 MANUAL DE INSTRUCCIONES Inserte el nuevo filtro, asegúrese de que la flecha del filtro esté alineada con la del analizador. Presione ENTER para continuar, se mostrará la siguiente pantalla: DD/MM/YY XX:XX PM CAMBIAR EL FILTRO DEL ANALIZADOR Vuelva a colocar la protección transparente atornillando los dos tornillos.

  • Page 163: Control De Presion A/C

    MANUAL DE INSTRUCCIONES CONTROL DE PRESION A/C Desde MANTENIMIENTO, vaya hasta la 2.ª página con la flecha y seleccione CONTROL DE PRESION A/C, y se mostrará la siguiente pantalla: DD/MM/AA XX:XX PM Conectar y abrir los acoplamientos HP y LP al sistema A/C y pulsar ENTER ENTER Conecte y abra el acoplamiento conectado al sistema A/C, a continuación, pulse ENTER;...
  • Page 164 MANUAL DE INSTRUCCIONES DD/MM/AA XX:XX PM CONTROL DE PRESIÓN A/C Desenrosque y desconecte El acoplamiento HP del sistema A/C Después pulse ENTER ENTE Desenrosque y desconecte el acoplamiento HP y, después, pulse ENTER: DD/MM/AA XX:XX PM CONTROL DE PRESIÓN A/C ¿Está...
  • Page 165 MANUAL DE INSTRUCCIONES El sistema A/C del vehículo recuperará el refrigerante de las mangueras de servicio, y, a continuación: DD/MM/AA XX:XX PM CONTROL DE PRESIÓN A/C Encienda el motor y el sistema Desenrosque y desconecte el acoplamiento LP Después pulse ENTER ENTE Apague el motor y el sistema A/C, desenrosque el acoplamiento LP sin desconectarlo, y, a continuación, pulse OK:...

  • Page 166: Informe De Mantenimiento

    MANUAL DE INSTRUCCIONES La máquina recuperará el refrigerante residual en las mangueras de servicio y luego se mostrará la siguiente pantalla: CONTROL DE PRESIÓN DD/MM/AA XX:XX PM Fin del procedimiento Pulse ESC para salir Desconecte el acoplamiento del sistema A/C, pulse ESC para volver al MENÚ DE MANTENIMIENTO;...

  • Page 167: Búsqueda Por Fecha

    MANUAL DE INSTRUCCIONES BÚSQUEDA POR PLACA Seleccione BÚSQUEDA POR PLACA, y se mostrará la siguiente pantalla: DD/MM/YY XX:XX PM Introduzca n.º de placa del vehículo ENTER Use el teclado para introducir el número de la placa por buscar, luego pulse ENTER: - ARCHIVO DE SERVICIOS DD/MM/AA XX:XX PM Placa:...

  • Page 168: Extraer Archivo

    MANUAL DE INSTRUCCIONES DD/MM/AA XX:XX PM - ARCHIVO DE SERVICIOS Placa: Hora: Fecha: AA1234XY XX:XX:XX DD/MM/AA XX:XX:XX DD/MM/AA AA1234XY XX:XX:XX DD/MM/AA AA1234XY Aparecerá una lista, seleccionar el servicio para información detallada: - ARCHIVO DE SERVICIOS DD/MM/AA XX:XX PM Placa: Refrigerante: Hora: Fecha: AA1234XY...

  • Page 169: Contadores

    MANUAL DE INSTRUCCIONES CONTADORES Se usa para la verificación total de los CONTADORES de: gas recuperado, medidor alarma de mantenimiento, minutos totales de vacío, gas inyectado, gas recuperado en el depósito con la función de llenado del depósito. Desde MANTENIMIENTO, vaya a la 2.ª página con la flecha y seleccione DIAGNÓSTICO ESTÁTICO.

  • Page 170: Recarga Del Contenedor De Aceite Nuevo Recargable (Eco Next One Solamente)

    MANUAL DE INSTRUCCIONES RECARGA DEL CONTENEDOR DE ACEITE NUEVO (ECO NEXT ONE solamente) RECARGABLE Tipos de aceite: utilice únicamente los aceites recomendados por el fabricante o por los fabricantes del coche. Consulte siempre la información proporcionada por el fabricante del sistema de aire acondicionado.

  • Page 171: Vaciado Del Contenedor De Aceite Usado

    MANUAL DE INSTRUCCIONES VACIADO DEL CONTENEDOR DE ACEITE USADO Procedimiento: 1. Pulse el botón de conexión rápida (ver 1, Fig. 33) para desconectar el contenedor de aceite usado. 2. Levante de su ubicación el contenedor de aceite usado (ver v, Fig. 33) sin ejercer presión sobre la balanza.

  • Page 172: Reemplazo Del Papel De La Impresora

    MANUAL DE INSTRUCCIONES REEMPLAZO DEL PAPEL DE LA IMPRESORA Abra la tapa de la impresora (ver 3, Fig. 35),y reemplace el rollo de papel por uno nuevo. Utilice solamente papel sensible al calor del tipo que se describe a continuación. Ancho del papel: 58 mm Diámetro máximo del rollo de papel: 40 mm FIG.

  • Page 173: Datos

    MANUAL DE INSTRUCCIONES DATOS Este menú muestra todos los datos que ha leído la máquina. Desde el MENÚ PRINCIPAL: DD/MM/AA XX:XX PM Pulse la tecla «i» , y se mostrará la siguiente pantalla: A/C PRESSURE CHECK DD/MM/YY XX:XX PM Refrigerante en tanque Total 7089 g Disponible...
  • Page 174 MANUAL DE INSTRUCCIONES...
  • Page 175 MANUEL D'INSTRUCTIONS Ç...
  • Page 176 MANUEL D'INSTRUCTIONS...
  • Page 177 QUICKSETUP (CONFIGURATION RAPIDE) ................. 28 PROCÉDURE AUTOMATIQUE ..................29 MODIFIER LES DONNÉES DE VIDE : .................. 29 MODIFIER LES DONNÉES DE L'HUILE (ECO NEXT ONE uniquement) ......30 MODIFIER LES DONNÉES DE REMPLISSAGE DU GAZ : ........... 30 PROCÉDURE DE DÉMARRAGE AUTOMATIQUE: ............... 31...
  • Page 178 MANUEL D'INSTRUCTIONS RÉCUPÉRATION ........................37 VIDE ............................39 INJECTION D'HUILE (ECO NEXT ONE uniquement .............41 PROCEDURE DÉMARRAGE CHARGE (pour ECO NEXT ONE et ECO NEXT ONE HYBRID) ..........45 PROCEDURE DÉMARRAGE CHARGE (ECO NEXT ONE HFO uniquement) ..............49 PROCEDURE DÉMARRAGE CONFIGURATION ......................56 REGLAGE DONNEES DE VIDE ....................56...

  • Page 179: Sécurité

    MANUEL D'INSTRUCTIONS SÉCURITÉ Les informations suivantes sur la sécurité sont fournies à titre indicatif pour vous aider à utiliser votre nouveau système dans les conditions les plus sûres possibles. Tout équipement qui utilise des produits chimiques peut être potentiellement dangereux à utiliser lorsque les consignes de sécurité...

  • Page 180: Messages Sur La Sécurité Générale

    MANUEL D'INSTRUCTIONS Le contact avec le réfrigérant peut causer des risques pour la santé, la cécité, et autres dommages physiques (gelures) et éventuellement la mort. Risque de blessures et de dégâts matériels  Toujours utiliser un identifiant avant de récupérer le réfrigérant d'un véhicule.

  • Page 181: Risques D'inhalation

    MANUEL D'INSTRUCTIONS Avertissement Risque de blessure corporelle  Rester et tenir à l'écart les vêtements et autres objets des parties brûlantes et mobiles.  Placer les tuyaux et cordons à l'écart des pièces en mouvement.  Ne pas porter de montres, bagues ou vêtements amples lorsque vous travaillez dans un compartiment moteur.

  • Page 182: Ne Branchez Pas Et N'utilisez Pas L'appareil Sur Des Services

    MANUEL D'INSTRUCTIONS Danger Risque d'explosion  S'assurer de ne récupérer que par le raccord sur le système AC.  Certains constructeurs automobiles installent sur le collecteur d'admission de carburant un connecteur identique au raccord de pression faible A/C. Une explosion peut causer des blessures ou la mort. Avertissement Risque de blessure corporelle ...

  • Page 183: Precautions Puor La Manipulation Et L'utilisation Des Fluides R134A Ou R1234Yf

    MANUEL D'INSTRUCTIONS  Ne pas utiliser de réservoirs extérieurs ni d'autres conteneurs de stockage qui ne sont pas approuvés.  Ne pas boucher les aérations et l'équipement de ventilation. Une mauvaise utilisation de l'équipement peut endommager l'équipement et provoquer des blessures personnelles. PRÉCAUTIONS POUR LA MANIPULATION ET L'UTILISATION DES FLUIDES R134a OU R1234yf Avertissement...

  • Page 184: A Propos De Votre Centre De Service Apres-Vente Climatisation

    MANUEL D'INSTRUCTIONS Avant d'utiliser cette machine pour la première fois, effectuer toutes les préparations selon le mode d'emploi. Si votre nouvelle machine n'est pas adéquatement préparée pour une opération de maintenance, les données de service pourraient être erronées. De manière à réaliser adéquatement un service complet de climatisation, suivre toutes les procédures dans l'ordre indiqué.

  • Page 185: Conditions De Garantie

    MANUEL D'INSTRUCTIONS CONDITIONS DE GARANTIE Voir le livret CONDITIONS DE GARANTIE fourni avec la machine. EXAMINER LA JAUGE D’INCLINAISON ET LE JOINT DU KIT D’ACCESSOIRES COUPER LES LANIÈRES OUVRIR LE COUVERCLE DE LA BOÎTE ENLEVER L'EMBALLAGE INTERNE SOULEVER LA BOÎTE SOULEVER LE CAPOT DE LA MACHINE PLIER LE RABAT ARRIÈRE Ç...

  • Page 186: General Information

    MANUEL D'INSTRUCTIONS GENERAL INFORMATION Les informations sur le modèle de la machine sont imprimées sur la plaque signalétique (voir Fig. 1). Dimensions machine hors tout : Hauteur : 1 080 mm Largeur : 660 mm Profondeur : 690 mm Poids : 63 kg Température de fonctionnement 10/50°C Température de stockage -25/+50°C...

  • Page 187: Principes De Fonctionnement

    MANUEL D'INSTRUCTIONS PRINCIPES DE FONCTIONNEMENT En une seule série d'opérations, la machine permet la récupération et le recyclage des liquides réfrigérants (R134a ou R1234yf selon la modèle de machine) sans risque de libérer les fluides dans l'environnement et permet aussi de purger le système A / C de l'humidité et des dépôts contenus dans l'huile.

  • Page 188: Configuration

    MANUEL D'INSTRUCTIONS CONFIGURATION MONTAGE DES TUYAUX En se référant à la Figure 2a, monter le tuyau (réf. 1 Fig. 2a) avec le raccord à connexion rapide BLEU sur le connecteur fileté mâle indiqué par le symbole de BASSE PRESSION BLEU et le raccord à connexion rapide ROUGE (réf. 2 Fig. 2a) sur le connecteur fileté mâle indiqué...

  • Page 189: Déverrouillage Balance Du Liquide Réfrigérant

    MANUEL D'INSTRUCTIONS DÉVERROUILLAGE BALANCE DU LIQUIDE RÉFRIGÉRANT 1. Afin de retirer les protections sous la balance de réfrigérant, il est nécessaire de desserrer le contre-écrou (réf. 1, Fig. 3). Le bouton (réf., Fig. 3) doit être dévissé, retiré et rangé dans un Endroit sûr.

  • Page 190: La Machine

    MANUEL D'INSTRUCTIONS LA MACHINE COUVERCLE EN PLASTIQUE Voir la Fig.4. 1. Couvercle en plastique avant 2. Couvercle en plastique arrere 3. Couvercle en plastique superieur Diemontage: Devisser les vis portant la marque (+) FIG. 4 BOTTLE  RE -16-...

  • Page 191: Panneau De Contrôle

    MANUEL D'INSTRUCTIONS PANNEAU DE CONTRÔLE Voir la Fig. 5 : 1) Manomètre haute pression 2) Manomètre basse pression 3) Imprimante (en option) 4) Écran tactile 5” 5) Voyant d'état Ç FIG. 5 BOTTLE  REL  REL TOOLS:  Screw driver ...

  • Page 192: Affichage Icones

    MANUEL D'INSTRUCTIONS AFFICHAGE ICONES ICÔNE DESCRIPTION FONCTION active un menu qui aide l'utilisateur à configurer une PROCÉDURE séquence remplissage/essai AUTOMATIQUE fuite/vide/récupération automatique. PROCÉDURE active un menu qui aide l'utilisateur à réaliser une MANUELLE opération manuelle : active un menu qui aide l'utilisateur à réaliser une phase de RÉCUPÉRATION récupération/recyclage (sans conformité...

  • Page 193: Composants Basiques

    Voyant d'état c) Interrupteur principal d) Analyseur de gaz (ECO NEXT ONE HFO uniquement)--- e) CONNEXION HYBRIDE HP (ECO NEXT ONE HYBRID et HFO uniquement) f) Imprimante g) CONNEXION HYBRIDE LP (ECO NEXT ONE HYBRID et HFO uniquement) Ç...
  • Page 194 MANUEL D'INSTRUCTIONS FIG.7 -20-...
  • Page 195 MANUEL D'INSTRUCTIONS Ç FIG.8 -21-...
  • Page 196 MANUEL D'INSTRUCTIONS FIG.9 -22-...
  • Page 197 MANUEL D'INSTRUCTIONS Ç FIG.10 FIG.11 -23-...
  • Page 198 MANUEL D'INSTRUCTIONS FIG.12 -24-...
  • Page 199 MANUEL D'INSTRUCTIONS Ç FIG.13 -25-...

  • Page 200: Signaux Lumineux

    MANUEL D'INSTRUCTIONS SIGNAUX LUMINEUX La machine est dotée d'un Voyant d'ÉTAT (réf 6, Fig. 4). Les signaux lumineux sont les suivants :  VERT (STABLE) : Unité prête  VERT (CLIGNOTANT) : Action terminée  JAUNE : Unité en cours de travail ...

  • Page 201: Opérations Préliminaires

    MANUEL D'INSTRUCTIONS OPÉRATIONS PRÉLIMINAIRES Vérifier si l'interrupteur principal (réf. 1, Fig. 14) se trouve sur O. Brancher la machine sur l'alimentation électrique et l'allumer. Ç FIG.14 1 L'utilisateur peut vérifier toutes les données de la machine : o Vérifier si les récipients d'HUILE sont vides, remplacer au besoin de la façon décrite dans le chapitre ENTRETIEN ORDINAIRE.

  • Page 202: Quicksetup (Configuration Rapide)

    MANUEL D'INSTRUCTIONS QUICKSETUP (CONFIGURATION RAPIDE) REMARQUE: QUICKSETUP s'affiche après l'activation de la machine La première fois que la machine est utilisée, une configuration rapide s'affiche : l'opérateur est guidé à travers les étapes décrites au début de la section OPÉRATIONS PRÉLIMINAIRES. La configuration rapide peut aussi être trouvée dans le MENU SETUP, sélectionner QUICKSETUP.

  • Page 203: Procédure Automatique

    MANUEL D'INSTRUCTIONS PROCÉDURE AUTOMATIQUE En mode automatique, toutes les opérations sont réalisées automatiquement : récupération et recyclage, décharge huile, vide, réintégration huile neuve et charge. Les valeurs pour la quantité de gaz récupéré, la quantité d'huile récupérée, le temps vide, la quantité d'huile récupérée et la quantité...

  • Page 204: Modifier Les Données De L'huile (Eco Next One Uniquement)

    MANUEL D'INSTRUCTIONS (ECO NEXT ONE MODIFIER LES DONNÉES DE L'HUILE uniquement) Sélectionner la zone d'affichage HUILE, puis utiliser les touches 0 à 9 pour saisir le volume d'huile à injecter ou sélectionner AUTO pour réintégrer la même quantité d'huile extraite pendant la récupération.

  • Page 205: Procédure De Démarrage Automatique

    PROCÉDURE DE DÉMARRAGE AUTOMATIQUE: Après avoir sélectionné toutes les données de la procédure, appuyer sur ENTER pour continuer. REMARQUE: si ECO NEXT ONE HFO ou avec l'analyseur activé, l'analyse de gaz sera effectuée avant la récupération. REMARQUE: le bouton STOP interrompt littéralement la procédure en cours.

  • Page 206: La Procédure Automatique Démarrera Et L'écran Suivant S'affichera

    MANUEL D'INSTRUCTIONS La PROCÉDURE AUTOMATIQUE démarrera et l'écran suivant s'affichera : RÉCUPÉRATION/RECYCLAGE JJ/MM/AA XX:XX PM Connecter et ouvrir les raccords HP et BP sur le système A/C et appuyer sur ENTER ENTER Connecter et ouvrir le raccord connecté au système A/C, puis appuyer sur ENTER et sur ESC pour revenir en arrière.
  • Page 207 MANUEL D'INSTRUCTIONS Pendant la phase de récupération la machine affiche la quantité de réfrigérant récupérée, en grammes. Quand la récupération est terminée, la machine s'arrêtera et déchargera et affichera automatiquement l'huile usée extraite du système A/C pendant la phase de récupération. L'opération de décharge de l'huile dure 4 minutes.

  • Page 208: L'écran Suivant Sera Ensuite Affiché

    MANUEL D'INSTRUCTIONS JJ/MM/AA XX:XX PM INJECTION HUILE STOP INJECTION HUILE ml/ 0 % Quand cette phase est terminée, le système ira se charger avec la quantité de réfrigérant préétablie. JJ/MM/AA XX:XX PM CHARGE Gaz chargé : 86 g / 100 g STOP Pression A/C 2,9 bars...

  • Page 209: Pour Imprimer

    MANUEL D'INSTRUCTIONS JJ/MM/AA XX:XX PM EMPTY HOSES Vidange tuyaux Pression tuyaux STOP La machine récupérera le liquide réfrigérant dans les tuyaux de service et l'écran suivant s'affichera: Ç JJ/MM/AA XX:XX PM CHARGE Fermer les vannes HP et BP ENTER Fermez les vannes HP et LP et appuyez sur ENTER JJ/MM/AA XX:XX PM Plate: VIN:...
  • Page 210 MANUEL D'INSTRUCTIONS REMARQUE: vers la fin de la charge, le message d'alarme suivant peut s'afficher: JJ/MM/AA XX:XX PM SLOW CHARGE Vérifiez les connexions, puis appuyez sur ENTER pour continuer ou sur ESC pour quitter. ENTER L'alarme SLOW CHARGE se produit lorsque la pression du réservoir et la pression du système s'équilibrent (en raison d'une basse pression, de températures excessives du système, etc.).

  • Page 211: Procédure Manuelle

    MANUEL D'INSTRUCTIONS PROCÉDURE MANUELLE Toutes les opérations de la PROCÉDURE MANUELLE sont accomplies séparément à l'exception de la phase de récupération/recyclage, qui est automatiquement suivie par la vidange de l'huile usée. Les valeurs pour la quantité de gaz récupéré, la quantité d'huile récupérée, le temps vide, la quantité...
  • Page 212 MANUEL D'INSTRUCTIONS JJ/MM/AA XX:XX PM Ouvrir les valves HP et BP Appuyer sur ENTER pour continuer : ENTER Ouvrir les valves HP et BP puis appuyer sur ENTER pour continuer L'écran suivant s'affichera pour rappeler de vérifier si le récipient d'huile usée n'est pas plein. JJ/MM/AA XX:XX PM AVERTISSEMENT ! Vérifier que le récipient d'huile usée n'est pas...

  • Page 213: Vide

    MANUEL D'INSTRUCTIONS JJ/MM/AA XX:XX PM Fermer et déconnecter les raccords HP et BP du système A/C et appuyer sur ENTER ENTER Dévisser et déconnecter les raccords HP et BP du système A/C puis appuyer sur ENTER. JJ/MM/AA XX:XX PM Ç Plate: VIN: Miles:...

  • Page 214: L'écran Suivant Sera Affiché

    MANUEL D'INSTRUCTIONS L'écran suivant sera affiché : VIDE JJ/MM/AA XX:XX PM TEMPS DE VIDE CHARGE AMOUNT ENTER Utiliser le CLAVIER pour saisir la nouvelle valeur de TEMPS VIDE , appuyer sur ENTER pour confirmer et sur ESC pour revenir en arrière. JJ/MM/AA XX:XX PM Temps vide (Min 2, Max 120 min)
  • Page 215 MANUEL D'INSTRUCTIONS JJ/MM/AA XX:XX PM Ouvrir les valves HP et BP Appuyer sur ENTER pour continuer ENTER Ouvrir les vannes manuelles et appuyer sur ENTER. JJ/MM/AA XX:XX PM Ç STOP 01:37 min VIDE Pression A/C -0,99 bar À la fin de cette phase, la machine testera les fuites dans le système A/C : JJ/MM/AA XX:XX PM STOP 00:51 min...

  • Page 216: Injection D'huile

    (en option) La procédure de VIDE s'est terminée avec succès, appuyer sur ENTER pour revenir à la page de procédure manuelle. INJECTION D'HUILE (ECO NEXT ONE uniquement) INJECTION D'HUILE Cette opération peut être effectuée UNIQUEMENT après une opération de VIDE.
  • Page 217 MANUEL D'INSTRUCTIONS JJ/MM/AA XX:XX PM INJECTION HUILE QUANTITÉ DE CHARGE BASE DE DONNÉES 0 ml HUIL CHARGE AMOUNT ENTE REMARQUE : Pour la plupart des systèmes, la quantité de liquide à remplir est indiquée sur une plaque qui est située sur le compartiment moteur du véhicule. Si cette quantité n'est pas connue, la chercher dans les manuels correspondants.

  • Page 218: Procedure Démarrage

    MANUEL D'INSTRUCTIONS PROCEDURE DÉMARRAGE Après avoir sélectionné toutes les données de la procédure, appuyer sur ENTER pour continuer, l'écran suivant s'affiche : JJ/MM/AA XX:XX PM Connecter et ouvrir les raccords HP et BP sur le système A/C et appuyer sur ENTER ENTER Connecter et ouvrir le raccord connecté...
  • Page 219 MANUEL D'INSTRUCTIONS JJ/MM/AA XX:XX PM Gaz chargé : 86 g / 100 g STOP Pression A/C 2,9 bars Température du réservoir 25,5 °C L'écran suivant sera ensuite affiché: JJ/MM/AA XX:XX PM Ç Déconnecter raccord HP du système Start A/C avec raccord connecté...
  • Page 220 MANUEL D'INSTRUCTIONS JJ/MM/AA XX:XX PM CHARGE Fermer les vannes HP et BP ENTER Fermez les vannes HP et LP et appuyez sur ENTER JJ/MM/AA XX:XX PM FIN de la procédure Huile récupérée : 20 ml Gaz chargé : 200 g Appuyer sur ENTER pour continuer ENTER...

  • Page 221: Charge (Pour Eco Next One Et Eco Next One Hybrid)

    MANUEL D'INSTRUCTIONS (pour ECO NEXT ONE et ECO NEXT ONE HYBRID) CHARGE À partir de la PROCÉDURE MANUELLE, sélectionner CHARGE, l'écran suivant s'affichera : JJ/MM/AA XX:XX PM CHARGE QUANTITÉ DE CHARGE CHARGE AMOUNT ENTER Ç REMARQUE : Pour la plupart des systèmes, la quantité de liquide à remplir est indiquée sur une plaque qui est située sur le compartiment moteur du véhicule.
  • Page 222 MANUEL D'INSTRUCTIONS JJ/MM/AA XX:XX PM CHARGE Connecter et ouvrir les raccords HP et BP sur le système A/C et appuyer sur ENTER ENTER Connecter et ouvrir le raccord connecté au système A/C, puis appuyer sur ENTER et sur ESC pour revenir en arrière. JJ/MM/AA XX:XX PM Ouvrir les valves HP et BP Appuyer sur ENTER pour continuer...
  • Page 223 MANUEL D'INSTRUCTIONS JJ/MM/AA XX:XX PM Déconnecter le raccord LP du système A/C et appuyer sur ENTER ENTER Déconnecter le raccord LP du système A/C puis appuyer sur ENTER pour continuer: Ç JJ/MM/AA XX:XX PM EMPTY HOSES Vidange tuyaux Pression tuyaux STOP La machine récupérera le liquide réfrigérant dans les tuyaux de service et l'écran suivant s'affichera:...

  • Page 224: Charge (Eco Next One Hfo Uniquement)

    (en raison d'une basse pression, de températures excessives du système, etc.). Vérifiez les connexions, puis appuyez sur ENTER pour continuer ou sur ESC pour quitter. (ECO NEXT ONE HFO uniquement) CHARGE À partir de la PROCÉDURE MANUELLE, sélectionner CHARGE, l'écran suivant s'affichera :...

  • Page 225: Procedure Démarrage

    MANUEL D'INSTRUCTIONS JJ/MM/AA XX:XX PM Quantité de charge Moins de 100 g/4 onces ou quantité requise indisponible Appuyer sur ENTER pour continuer ENTER La charge avec moins de 100 grammes de gaz n'est pas autorisé, appuyer sur OK et taper une quantité...
  • Page 226 MANUEL D'INSTRUCTIONS À la fin de cette phase, la machine testera les fuites dans le système A/C : JJ/MM/AA XX:XX PM STOP 00:51 min CONTRÔLE DES FUITES Pression A/C -0,99 bar (AVERTISSEMENT ! Si le temps de vide est inférieur à 15 minutes, ce test n'est pas fiable). Si des fuites sont relevées, la machine s'arrêtera automatiquement et affichera l'alarme FUITES SYSTÈME A/C.
  • Page 227 MANUEL D'INSTRUCTIONS Un message pop-up s'affiche demandant la confirmation, appuyer sur OUI pour continuer : JJ/MM/AA XX:XX PM Une fuite a t’elle été détectée ? CHARGE AMOUNT CHARGE AMOUNT Appuyer sur NON si aucune fuite n'est détectée, l'écran suivant s'affichera : Ç...
  • Page 228 MANUEL D'INSTRUCTIONS JJ/MM/AA XX:XX PM Une fuite a t’elle été détectée CHARGE AMOUNT CHARGE AMOUNT Appuyer sur NON si aucune fuite n'est détectée, quand le TEST DE PRÉ-CHARGE est terminé, le système ira se charger avec la quantité de réfrigérant préétablie. JJ/MM/AA XX:XX PM CHARGE Gaz charge:...
  • Page 229 MANUEL D'INSTRUCTIONS JJ/MM/AA XX:XX PM EMPTY HOSES Vidange tuyaux Pression tuyaux STOP La machine récupérera le liquide réfrigérant dans les tuyaux de service et l'écran suivant s'affichera: Ç JJ/MM/AA XX:XX PM CHARGE Fermer les vannes HP et BP ENTER Fermez les vannes HP et LP et appuyez sur ENTER JJ/MM/AA XX:XX PM FIN de la procédure Gaz chargé...

  • Page 230: Configuration

    MANUEL D'INSTRUCTIONS CONFIGURATION À partir du MENU PRINCIPAL : Sélectionner la CONFIGURATION , l'écran suivant s'affichera : JJ/MM/AA XX:XX PM CONFIGURATION RÉGLAGE DONNEES DE VIDE OPTIONS PERSONNALISER L’IMPRESSION REGLAGE DATE ET HEURE LANGUE REGLAGE DONNES DE VIDE À partir du MENU SETUP, sélectionner RÉGLAGE DONNEES DE VIDE, le réglage par défaut s'affiche : JJ/MM/AA XX:XX PM CONFIGURATION...
  • Page 231 MANUEL D'INSTRUCTIONS OPTIONS Sélectionner OPTIONS, insérer le code OPTION : 43210791 l'écran suivant s'affiche : JJ/MM/AA XX:XX PM ACTIVER L'ANALYSEUR Ç ENTER Choisir ON pour désactiver l'ANALYSEUR et OFF pour le désactiver, puis appuyer sur ENTER. PERSONNALISER L'IMPRESSION L'impression est personnalisable avec 3 lignes de saisie contenant les détails de l'atelier (par ex.

  • Page 232: Reglade Date Et Heure

    MANUEL D'INSTRUCTIONS REGLADE DATE ET HEURE À partir du MENU SETUP, sélectionner la flèche pour changer de page. JJ/MM/AA XX:XX PM CONFIGURATION RÉGLAGE DONNEES DE VIDE OPTIONS PERSONNALISER L’IMPRESSION REGLAGE DATE ET HEURE LANGUE La machine mémorise les réglages de la date et l'heure même si elle n'est pas utilisée pendant un an.

  • Page 233: Unités De Mesure

    MANUEL D'INSTRUCTIONS UNITÉS DE MESURE À partir du menu SETUP, sélectionner la flèche pour changer de page. Sélectionner ensuite UNITÉS DE MESURE : JJ/MM/AA XX:XX PM PARAMÈT Pression bars Poids livres livres:onces °F Température °C onces Volume Ç ENTER REMARQUE : les UNITÉS DE MESURE actuelles sont indiquées par un quadrillage. Sélectionner une UNITÉ...

  • Page 234: Maintenance

    MANUEL D'INSTRUCTIONS MAINTENANCE À partir du MENU PRINCIPAL : Sélectionner MAINTENANCE , l'écran suivant s'affichera : JJ/MM/AA XX:XX PM MAINTENANCE REMPLISSAGE BOUTEILLE PURGE D’AIR MANUELLE ANALYSE DE GAZ VIDANGE DES FLEXIBLES CHANGEMENT FILTRE REMPLISSAGE BOUTEILLE Cette opération doit être effectuée quand le liquide réfrigérant disponible dans le réservoir est inférieur à...
  • Page 235 MANUEL D'INSTRUCTIONS REMPLISSAGE JJ/MM/AA XX:XX PM BOUTEILLE STOP Gaz chargé : 122 g Pression -0,1 bar La machine remplira maintenant le réservoir avec la quantité pré-établie ~ 500 g. Lorsque le niveau moins 500 grammes est atteint, la machine s'arrête et affiche: Ç...

  • Page 236: Purge D'air Manuelle

    Appuyer sur ESC pour compléter le processus de purge de l'air et revenir au menu MAINTENANCE. (ECO NEXT ONE HFO uniquement) ANALYSE DE GAZ La machine teste la pureté du gaz réfrigérant dans le système A/C avant de commencer la récupération.

  • Page 237: L'analyseur Commencera L'étalonnage, Puis Après Quelques Secondes Il Commencera L'analyse De Gaz

    MANUEL D'INSTRUCTIONS JJ/MM/AA XX:XX PM GAS ANALYSIS Open LP valve ENTER Open the LP valve JJ/MM/AA XX:XX PM CHARGEgg Ç Connecter et ouvrir raccord LP au système A/C Appuyer sur ENTER ENTER Connecter et ouvrir le couplage LP connecté au système A/C puis appuyer sur ENTER JJ/MM/AA XX:XX PM ANALYSEUR GAZ ETALONNAGE...

  • Page 238: Appuyer Sur Le Symbole

    MANUEL D'INSTRUCTIONS JJ/MM/AA XX:XX PM TEST 1 R1234yf: 100.0 % R134a: 000.0 % R22: 000.0 % 000.0 % Air: 000.0 % ANALYSE DE GAZ OK ENTER Appuyer sur le symbole pour imprimer (en option) La procédure de ANALYSE DE GAZ s'est terminée avec succès, appuyez sur imprimante pour imprimer la réception de la procédure, appuyez sur ENTER pour revenir à...

  • Page 239: Changement Filtre

    MANUEL D'INSTRUCTIONS JJ/MM/AA XX:XX PM VIDANGE FLEXIBLES VIDANGE DES TUYAUX Pression des tuyaux 4,0 bars STOP La machine récupère tout le réfrigérant présent à l'intérieur des tuyaux de service ; une alarme se déclenche sur la machine et la page-écran suivant s'affiche : Ç...
  • Page 240 MANUEL D'INSTRUCTIONS CHANGEMENT FILTRE JJ/MM/AA XX:XX PM S'assurer que les raccords HP et BP sont déconnectés du système A/C ENTER Une fuite accidentelle de réfrigérant peut causer de graves dommages à la peau et aux yeux, porter des gants et des lunettes de protection. S'assurer que les raccords HP et BP sont déconnectés du système A/C ou appuyer sur ENTER, la machine vérifiera la présence de réfrigérant : CHANGEMENT FILTRE...
  • Page 241 MANUEL D'INSTRUCTIONS 7) Prenez le nouveau filtre, mouillé avec de l'huile POE propre, les deux joints toriques et vérifiez qu'ils sont correctement placés dans leurs sieges Ç FIG. 19 JJ/MM/AA XX:XX PM Après avoir changé le filtre En suivant le manuel d'utilisation, Appuyer sur ENTER pour insérer le code de réinitialisation du compteur...

  • Page 242: Si Des Fuites Sont Détectées, L'écran Suivant S'affichera

    MANUEL D'INSTRUCTIONS JJ/MM/AA XX:XX PM STOP Vérification fuites avec le vide 10)Si des fuites sont détectées, l'écran suivant s'affichera : - CHANGEMENT FILTRE JJ/MM/AA XX:XX PM AVERTISSEMENT ! FUITES ! Appuyer sur ESC pour sortir. Vérifier le serrage du filtre et appuyer sur ESC pour redémarrer le contrôle du vide. 11)Après quelques minutes, s'il n'y a pas de fuite l'écran suivant s'affiche;...

  • Page 243: Pompe À Vide

    MANUEL D'INSTRUCTIONS POMPE À VIDE En même temps que le changement de filtre, la machine demandera de changer l'huile de la pompe à vide. Accomplir les opérations ci-dessous régulièrement afin de garantir le bon fonctionnement de la pompe à vide: M1) Remise niveau huile.
  • Page 244 MANUEL D'INSTRUCTIONS JJ/MM/AA XX:XX PM Remplir la pompe à vide avec de l'huile neuve Au centre du verre de contrôle Puis replacer le bouchon de remplissage. Quand cela est fait, appuyer sur ENTER pour sortir. ENTER Ajouter l'huile à travers le trou dans lequel le bouchon de l'huile se trouvait à l'aide d'un entonnoir (réf.

  • Page 245: M.2) Vidange D'huile

    MANUEL D'INSTRUCTIONS M.2) VIDANGE D'HUILE L'huile de la pompe à vide doit être remplacée toutes les 20 heures de fonctionnement et, dans tous les cas, chaque fois que les filtres du réfrigérant sont changés. REMARQUE : un message d'alarme est affiché, pour éliminer le message d'alarme, voir le paragraphe sur VIDANGE HUILE POMPE À...
  • Page 246 MANUEL D'INSTRUCTIONS 4) Dévisser le bouchon de vidange (réf. 2, Fig. 24). FIG. 24 TOOLS: 7) Funn 8) Disp osal conta iner 9) Alle wren ch n° 5; 8. Laisser toute l'huile s'écouler dans un récipient à déchet (réf. 4, Fig. 24) (avec hauteur <...
  • Page 247 MANUEL D'INSTRUCTIONS 6) Verser l'huile neuve par le trou de remplissage à l'aide d'un entonnoir (réf. 5, Fig. 26) jusqu'à ce que le niveau arrive au milieu de l'indicateur de niveau (réf. 3, Fig. 26). FIG. 26 TOOLS:  Funn ...

  • Page 248: Changer Le Filtre D'analyseur (Eco Next One Hfo Uniquement)

    MANUEL D'INSTRUCTIONS (ECO NEXT ONE HFO CHANGER LE FILTRE D’ANALYSEUR uniquement) REMARQUE: Portez des gants et des lunettes de protection Le filtre de l'analyseur de gaz doit être remplacé lorsque la machine visualise le message d'alarme «changer le filtre de l'analyseur» (généralement toutes les 150 analyses).
  • Page 249 MANUEL D'INSTRUCTIONS CHANGER LE FILTRE D’ANALYSEUR JJ/MM/AA XX:XX PM ANALYZER FILTER Repositionnez la protection transparente en vissant les deux vis. Appuyez sur ENTER pour continuer ENTER Repositionnez la protection transparente en vissant les deux vis. Appuyez sur ENTER pour continuer, l'écran suivant s'affichera: Ç...

  • Page 250: Contrôle Pressions A/C

    MANUEL D'INSTRUCTIONS CONTRÔLE PRESSIONS A/C À partir de MAINTENANCE, défiler jusqu'à la page 2 à l'aide de la flèche et sélectionner CONTRÔLE PRESSIONS A/C, l'écran suivant s'affiche : JJ/MM/AA XX:XX PM Connecter et ouvrir les raccords HP et BP sur le système A/C et appuyer sur ENTER ENTER Connecter et ouvrir le raccord connecté...
  • Page 251 MANUEL D'INSTRUCTIONS CONTRÔLE PRESSIONS JJ/MM/AA XX:XX PM Dévisser et déconnecter les raccords HP et BP du système A/C puis appuyer sur ENTER. ENTER Dévisser et déconnecter le raccord HP, puis appuyer sur ENTER : JJ/MM/AA XX:XX PM CONTRÔLE PRESSIONS Ç Êtes-vous sûr d'avoir dévissé...

  • Page 252: Éteindre Le Moteur Et Le Système A/C, Dévisser Le Raccord Bp Sans Le Déconnecter Et Appuyer Sur Ok

    MANUEL D'INSTRUCTIONS Le système A/C du véhicule récupérera le réfrigérant des tuyaux de service, puis : CONTRÔLE PRESSIONS A/C JJ/MM/AA XX:XX PM Éteindre le moteur et le système A/C Dévisser et déconnecter les raccords HP puis appuyer sur ENTER. ENTER Éteindre le moteur et le système A/C, dévisser le raccord BP sans le déconnecter et appuyer sur OK : CONTRÔLE PRESSIONS...

  • Page 253: Rapport De Maintenance

    MANUEL D'INSTRUCTIONS La machine récupérera le liquide réfrigérant dans les tuyaux de service et l'écran suivant s'affichera : CONTRÔLE PRESSIONS JJ/MM/AA XX:XX PM Fin de la procédure Appuyer sur ESC pour sortir. Ç Déconnecter les raccords du système A/C, appuyer sur ESC pour revenir au MENU MAINTENANCE ;...

  • Page 254: Recherche Par Plaque

    MANUEL D'INSTRUCTIONS RECHERCHE PAR PLAQUE Sélectionner la RECHERCHE PAR PLAQUE, l'écran suivant s'affiche: JJ/MM/AA XX:XX PM Saisir le numéro de plaque du véhicule ENTER Utiliser le clavier pour entrer le numéro de plaque à rechercher puis appuyer sur ENTER : JJ/MM/AA XX:XX PM - ARCHIVES SERVICES Plaque :...

  • Page 255: Extraction Des Archives

    MANUEL D'INSTRUCTIONS JJ/MM/AA XX:XX PM - ARCHIVES SERVICES Plaque : Heure: Date: AA1234XY XX:XX:XX JJ/MM/AA XX:XX:XX JJ/MM/AA AA1234XY XX:XX:XX JJ/MM/AA AA1234XY Une liste s'affiche, sélectionner le service pour avoir de plus amples informations: - ARCHIVES SERVICES JJ/MM/AA XX:XX PM Ç Plaque : Réfrigérant : Heure:...

  • Page 256: Compteurs

    MANUEL D'INSTRUCTIONS COMPTEURS On utilise ce menu pour contrôler l'ensemble des COMPTEURS de : gaz récupéré, compteurs d'alarme service, nombre total de minutes de vide, gaz injecté, gaz récupéré à l'intérieur du réservoir avec la fonction de remplissage du réservoir. À...

  • Page 257: Remplissage Du Nouveau Récipient D'huile Rechargeable (Eco Next One Uniquement)

    MANUEL D'INSTRUCTIONS REMPLISSAGE DU NOUVEAU RÉCIPIENT D'HUILE (ECO NEXT ONE uniquement) RECHARGEABLE Types d'huile : n'utiliser que les huiles recommandées par le fabricant ou le constructeur automobile. Consulter toujours les informations du fabricant du système A/C. Ne jamais utiliser d'huile usée.

  • Page 258: Vidange Du Reservoir De L'huile Usée

    MANUEL D'INSTRUCTIONS VIDANGE DU RESERVOIR DE L'HUILE USÉE Procédure : 1. Appuyer sur le bouton de connexion rapide (réf. 1, Fig. 32) pour déconnecter le récipient d'huile usée. 2. Soulever le récipient d'huile usée hors de son logement (réf. n, Fig. 32) sans forcer sur la balance.

  • Page 259: Remplacement Du Papier De L'imprimante

    MANUEL D'INSTRUCTIONS REMPLACEMENT DU PAPIER DE L'IMPRIMANTE Ouvrir le couvercle de l'imprimante (réf. 3, Fig. 35) et mettre un rouleau de papier neuf à la place du vieux. N'utiliser que du papier sensible à la chaleur du type décrit ci-dessous. Largeur du papier : 58 mm Diamètre maximum du rouleau de papier : 40mm Ç...

  • Page 260: Donnees

    MANUEL D'INSTRUCTIONS DONNÉES Ce menu affiche toutes les données lues par la machine. À partir du MENU PRINCIPAL : Appuyer sur la touche « i » et l'écran suivant s'affiche : A/C PRESSURE CHECK DD/MM/YY XX:XX PM Refrigerant du reservoir: Total 7089 g Disponible...
  • Page 261 INSTRUCTIONS MANUAL...
