Montageanweisung – nur für Fachpersonal

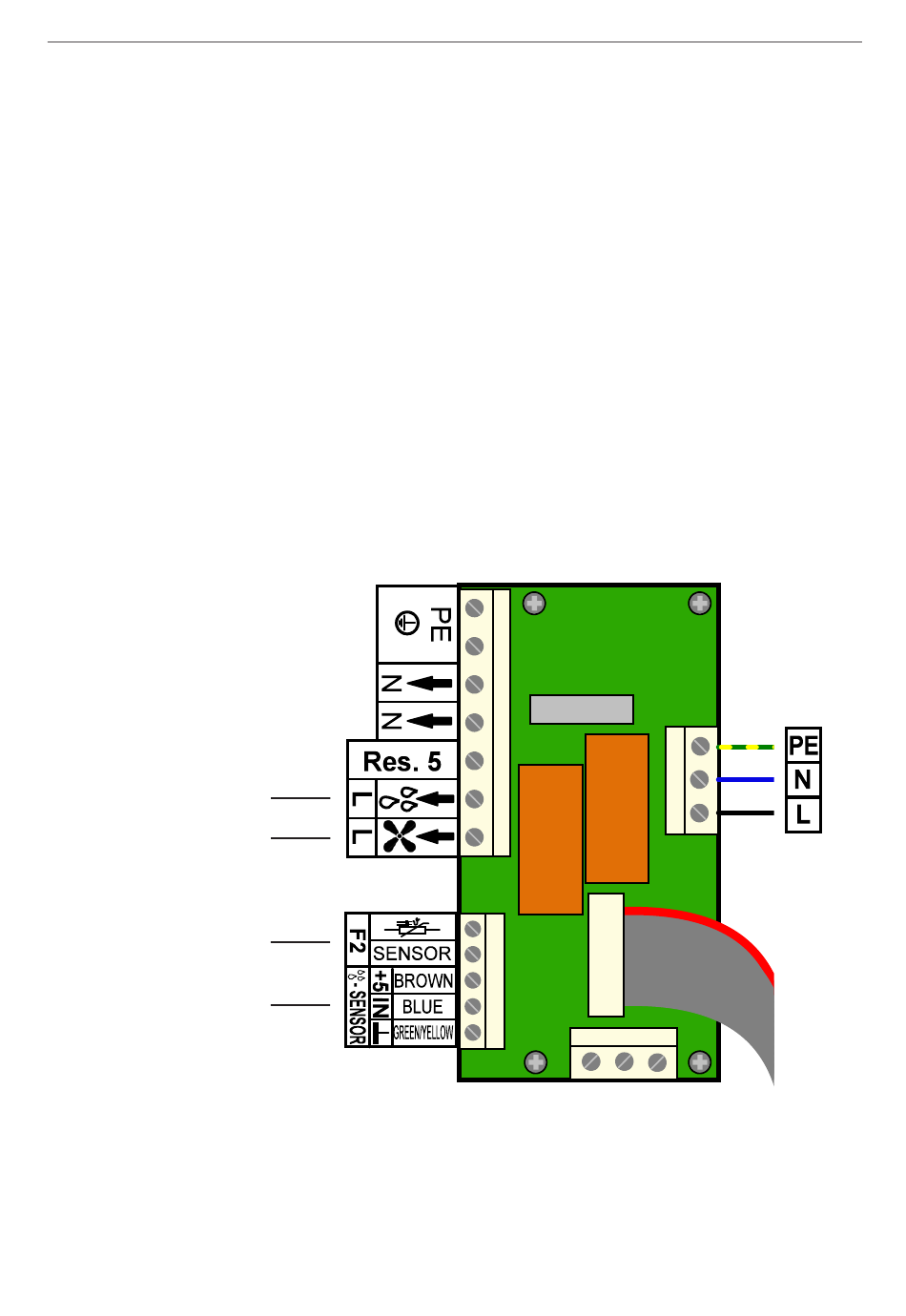

7.3. Klemmenbelegung Feuchtemodul (Optional: WC4-H-PCB)

1. Spannungsversorgung
Die Neutralleiter „N" und die Schutzleiterklemmen „PE" sind Sammelanschlüsse.
Die Versorgung rechts wird intern am Basismodul (siehe „Interner Hauptan-
schluss Feuchteplatine (optional: WC4-H-PCB)" auf Seite 37) angeklemmt.
Der Verdampfer wir über die PG Verschraubung geführt und an den Klemmen
L (Verdampfer), N und PE angeklemmt.
Der Wassermangelanschluss kann auf „res. 5" der optionalen Feuchteerwei-
terungsplatine WC4-H-PCB angeklemmt werden. Das Lüfterkabel wird durch
die Kabelverschraubung eingeführt und an den Klemmen L (Lüfter), N und PE
angeklemmt. Der Abgang ist mit 4 A träge gesichert.
Bankfühler und Feuchtefühler sind an den dafür vorgesehenen Klemmen an der
Feuchteerweiterungsplatine WC4-H-PCB anzuschließen.
Verdampfer (230 V)
Lüfter (230 V)
Bankfühler
Feuchtefühler
Dummyfühler
S. 38/42
