Istruzioni per il montaggio solo per personale specializzato

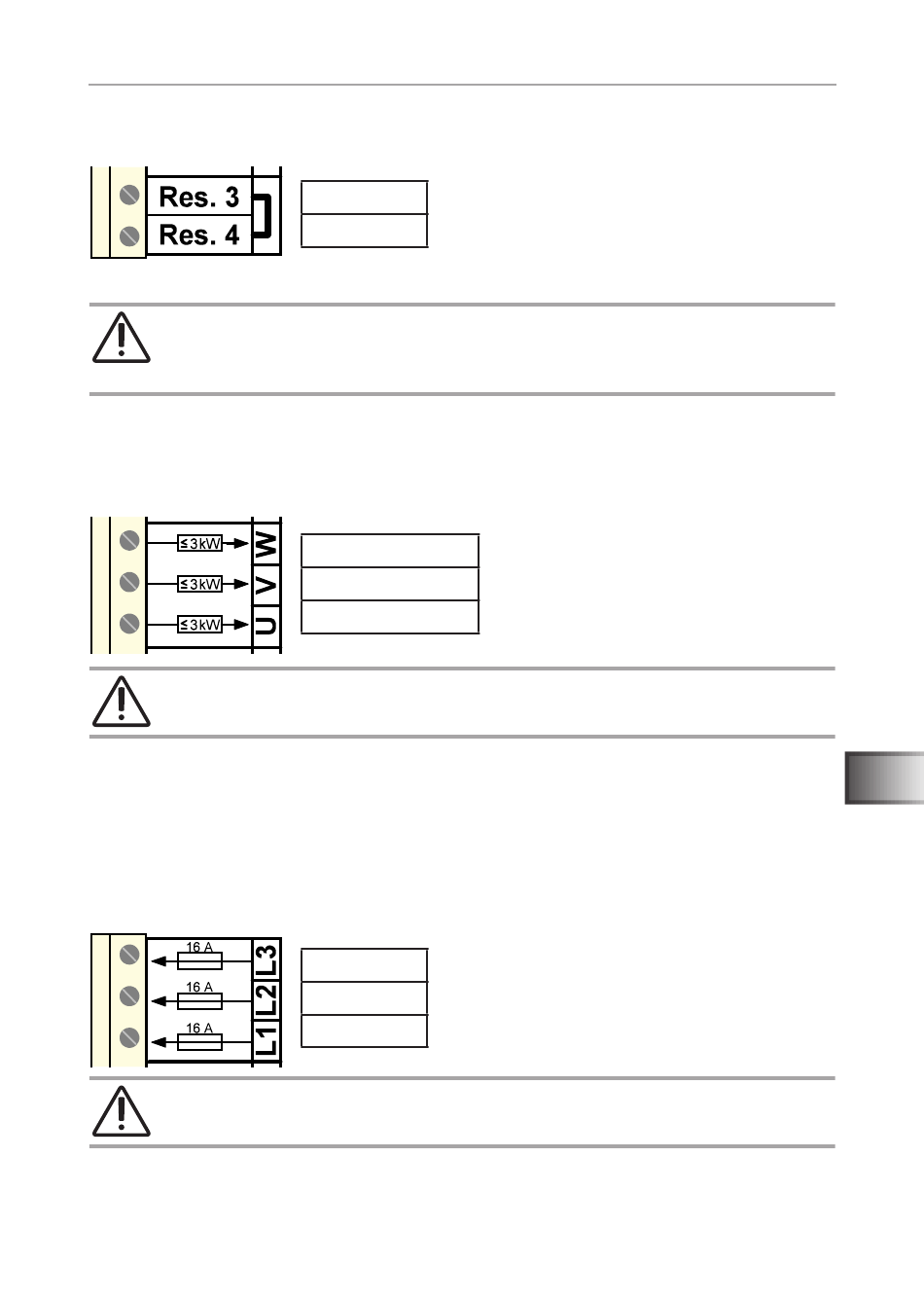

3. Res.3 und Res.4
ATTENZIONE!
Questa sede corrisponde all'ingresso/uscita passante della fase di rete L1.
A questo scopo è necessario inserire un eseguire un loop fra i due terminali
4. Collegamento del dispositivo di riscaldamento della sauna
Questi terminali vanno utilizzati per il cavo a 5 poli della stufa. Il conduttore di
terra e il neutro vanno collegati ai morsetti comuni.
ATTENZIONE!
Convogliare il cavo attraverso l'apposito raccordo.
5. Collegamento di alimentazione del dispositivo di comando; cavo di
alimentazione della stufa
Questi terminali vanno utilizzati per il cavo di alimentazione a 5 poli. Il cavo di
alimentazione viene collegato all'impianto elettrico dell'abitazione passando
per un interruttore generale onnipolare. Il conduttore di terra e il neutro vanno
collegati ai morsetti comuni.
ATTENZIONE!
Convogliare il cavo attraverso l'apposito raccordo.
Res. 3
Res. 4
L3 commutato
L2 commutato
L1 commutato
L3
L2
L1
