Asennusohje – ainoastaan ammattilaisille
s. 38/42

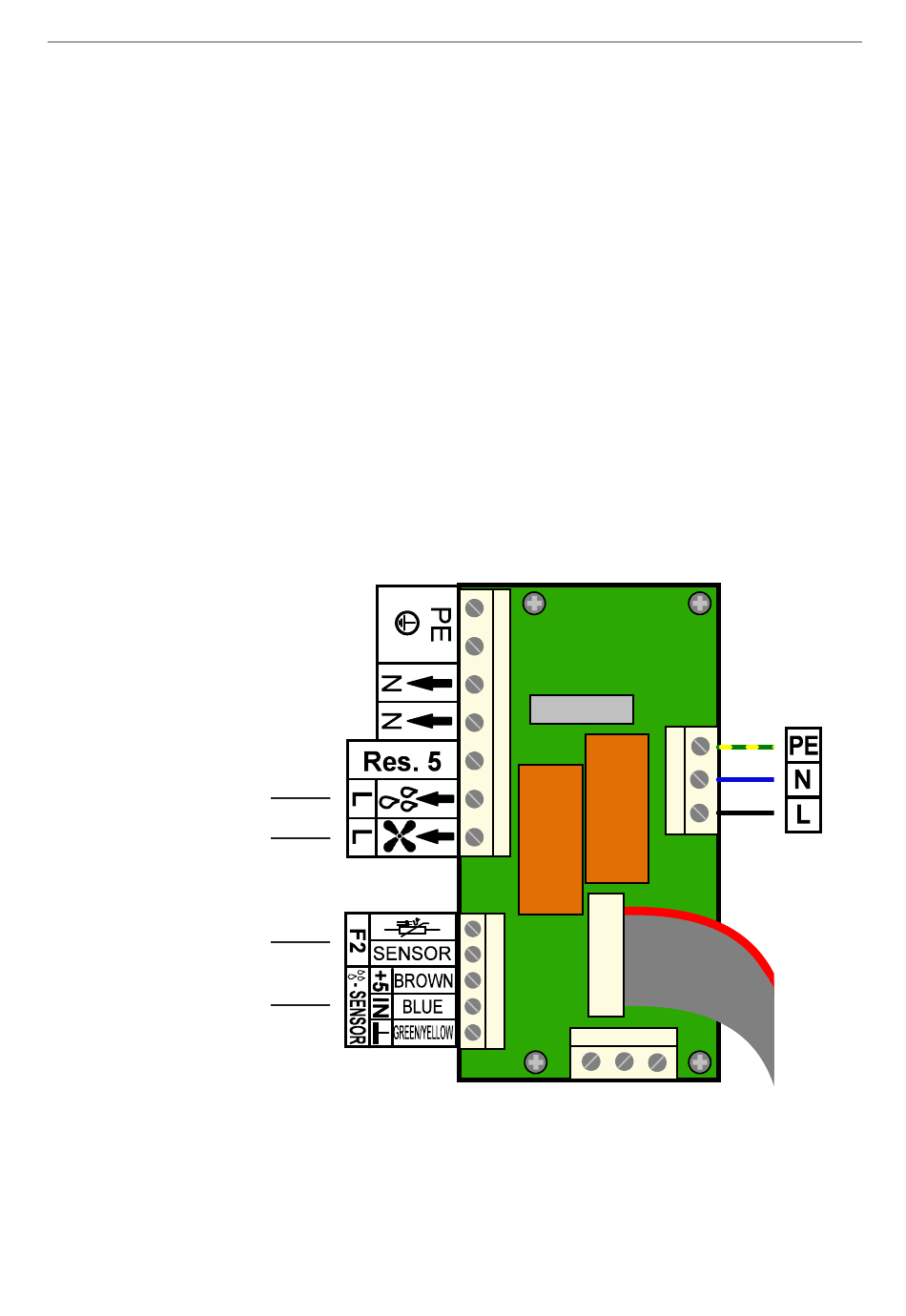

7.3. Kosteusmoduulin liitinjärjestys
(valinnaisesti: WC4-H-PCB)
1. Jännitteensaanti
Nollajohdin "N" ja suojajohdinliittimet "PE" ovat koontiliittimiä. Oikeanpuoleinen
syöttö liitetään sisäisesti perusmoduuliin (ks. "Kosteuspiirilevyn sisäinen
pääliitäntä (valinnaisesti: WC4-H-PCB)" sivulla 37).
Höyrystin vedetään PG-ruuviliitoksen kautta ja liitetään liittimiin L (höyrystin),
N ja PE.
Vedenpuuteliitäntä voidaan liittää valinnaisen kosteuslaajennuspiirilevyn WC4-H-PCB
kohtaan "res. 5". Tuulettimen johto vedetään johdon ruuviliitoksen kautta ja liitetään
liittimiin L (tuuletin), N ja PE. Lähtö on varmistettu hitaalla 4 A -sulakkeella.
Laudeanturi ja kosteusanturi täytyy liittää kosteuslaajennuksen piirilevyssä
WC4-H-PCB niitä varten oleviin liittimiin.
Höyrystin (230 V)
Tuuletin (230 V)
Laudeanturi
Kosteusanturi
Dummyanturi
