4 Montage
>
Enfichez le conduit débouchant (6) dans l'élément de
raccordement (3).
>
Rendez étanche le bord de la cheminée (12) avec du
silicone.

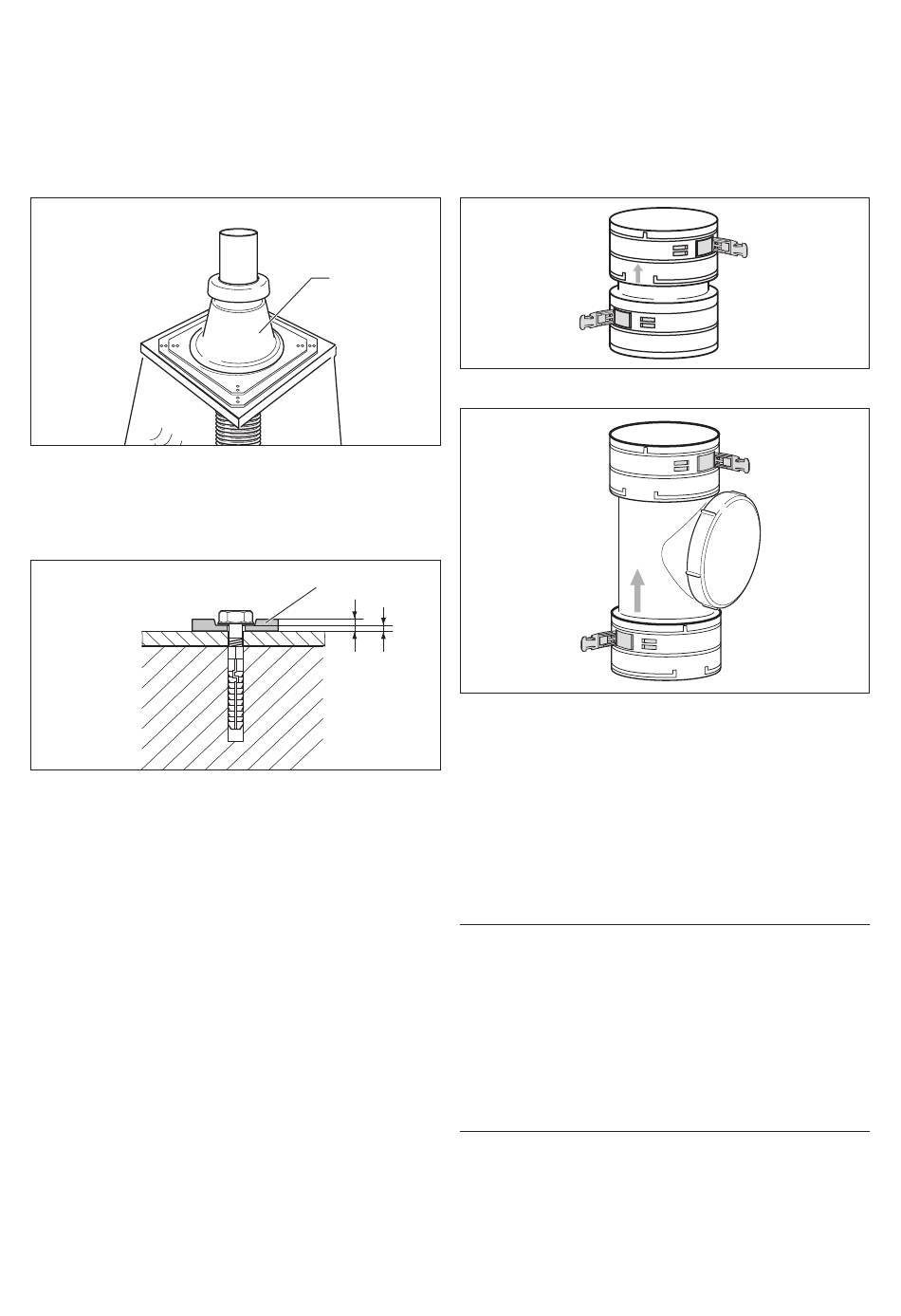

Fig. 4.63 Couvercle de cheminée
>
Enfoncez le chapeau de cheminée (4) sur le conduit
débouchant et placez-le sur la cheminée (¬ Fig. 4.63).
>
Fixez le chapeau de cheminée (4) avec 4 vis.
Fig. 4.64 Fixation avec des rondelles flexibles
i
Utilisez impérativement les 4 rondelles flexi-
bles (1) afin de pouvoir compenser les défor-
mations de matériau. Comprimez les rondel-
les de 50% (¬ Fig. 4.64).
i
Vous pouvez au besoin réduire la base du
chapeau de cheminée avec une scie.
50
4.9.3 Installation des éléments de raccordement
Réf. 303 518 et 303 517
4
Fig. 4.65 Élément de raccordement
1
h h/2
Fig. 4.66 Élément de nettoyage
i
a
>
Procédez de la même façon que pour le montage de
l'élément d'emboîtement.
Notice de montage de la ventouse pour ecoVIT exclusiv 0020092584_01

et de nettoyage

Au lieu de franchir la longueur totale du
conduit des fumées flexible avec une seule
pièce, vous pouvez installer plusieurs pièces
partielles et raccorder celles-ci avec des
éléments de raccordement (Réf. 303518,
Fig. 4.65) ou un élément de nettoyage
(Réf. 303517, Fig. 4.66).
Danger !
Risque d'intoxication par les fumées qui
s'échappent !
Le condensat en stagnation peut endomma-
ger les joints.
>
Respectez le sens de montage de l'élément
de nettoyage et de l'élément de raccorde-
ment (repère) pour que les joints ne soient
pas endommagés par le condensat en
stagnation !
