4.7.4 Montage du chapeau de cheminée (PP)
(Réf. 303 963)

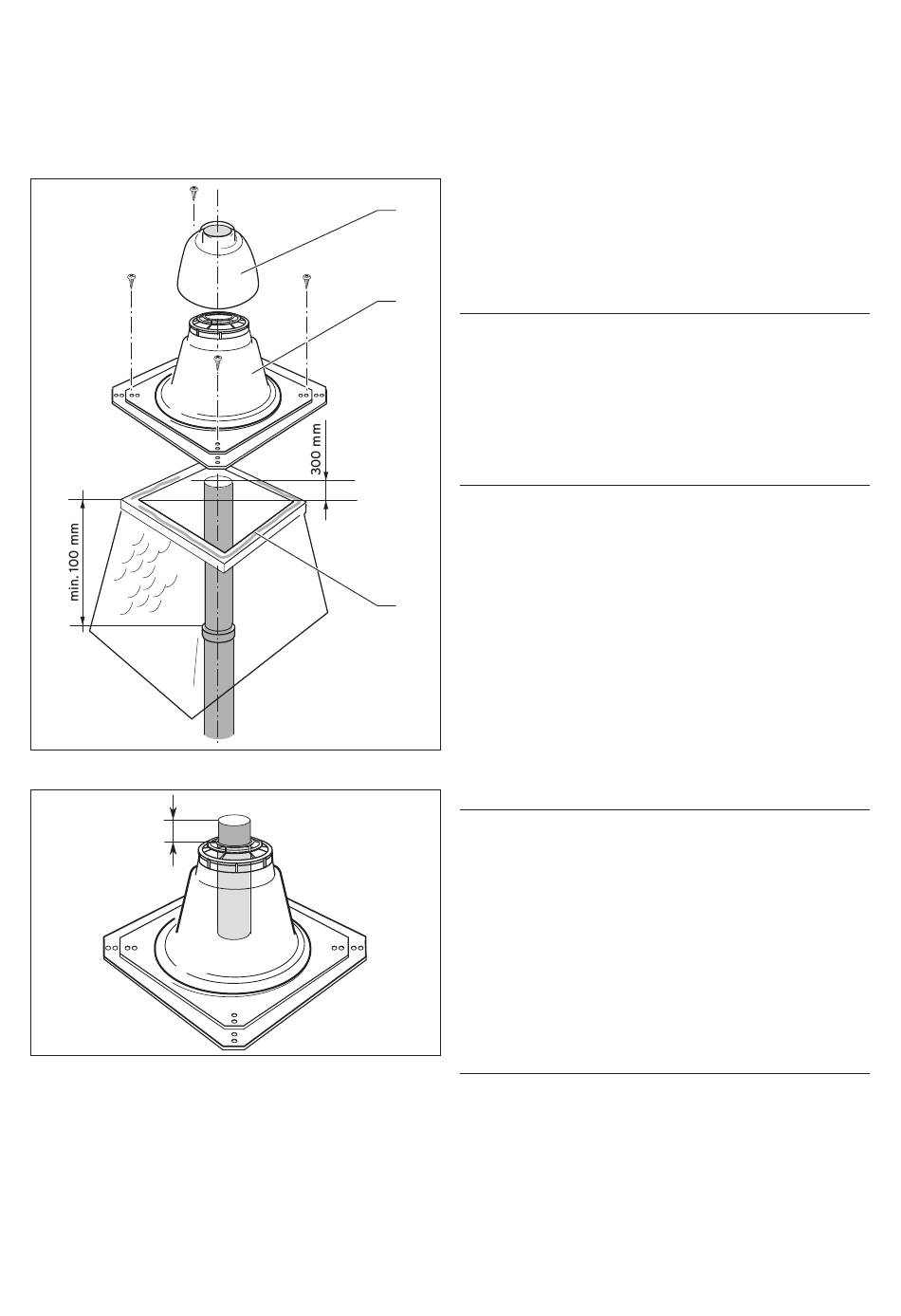

Fig. 4.25 Montage du chapeau de cheminée réf. 303 963
60 mm
Fig. 4.26 Longueur du conduit supérieur des fumées
>
Après avoir emboîté le dernier conduit des fumées,
raccourcissez-le à la longueur nécessaire après avoir
retiré son manchon. Le conduit devra impérativement
dépasser de 300 mm de la bouche de la cheminée.
>
Ébarbez le conduit des fumées.
>
Rendez étanche le bord de la bouche de la cheminée
avec du silicone (3).
Notice de montage de la ventouse pour ecoVIT exclusiv 0020092584_01
>
Le cas échéant, vous pouvez réduire la base du cha-
peau de la cheminée (2) (en sciant le bord).
>
Fixez la base du chapeau de cheminée (2) avec qua-
tre vis sur le bord de la bouche.
>
Contrôle : Le conduit doit dépasser d'au moins 60
mm de la base du chapeau de la cheminée
1
(¬ Fig. 4.26).
>
Introduisez la calotte du chapeau de cheminée (1) au-
dessus de l'extrémité supérieure du conduit des
fumées rigide et appuyez dessus.
2
b
Attention !
Risque d'endommagement par la dilatation
thermique !
La chaleur qui dilate les conduits des fumées
en PP peut faire temporairement soulever la
calotte de 20 cm !
>
Veillez à laisser suffisamment d'espace au-
dessus de la calotte.
b
Attention !
Risque d'endommagement pour l'appareil !
Les fumées aspirées ou les particules de
saleté peuvent endommager l'appareil à
condensation ou provoquer des dysfonction-
nements. Si la bouche du conduit des fumées
3
de l'appareil fonctionnant indépendamment
de l'air ambiant est adjacente à une autre ins-
tallation d'évacuation des fumées, des fumées
ou des particules de fumée pourront être
aspirées.
>
Rehaussez l'autre installation d'évacuation
des fumées au moyen d'un chapeau appro-
prié.
Respectez les mesures indiquées au
chapitre 4.8.4.
b
Attention !
Risque d'endommagement dans la
cheminée voisine en cas de combustion de
la suie !
La bouche du conduit des fumées peut être
endommagée sous l'effet de la chaleur de la
cheminée voisine (les cheminées sont des ins-
tallations d'évacuation des fumées résistan-
tes à la combustion de suie et adaptées aux
foyers à combustibles solides).
>
Si nécessaire, utilisez un chapeau de
cheminée résistant à la chaleur.
Respectez les mesures du chapitre 4.8.4.
Montage 4
