4.12.6 Montage des coudes à 87° (mur extérieur)
avec décalage

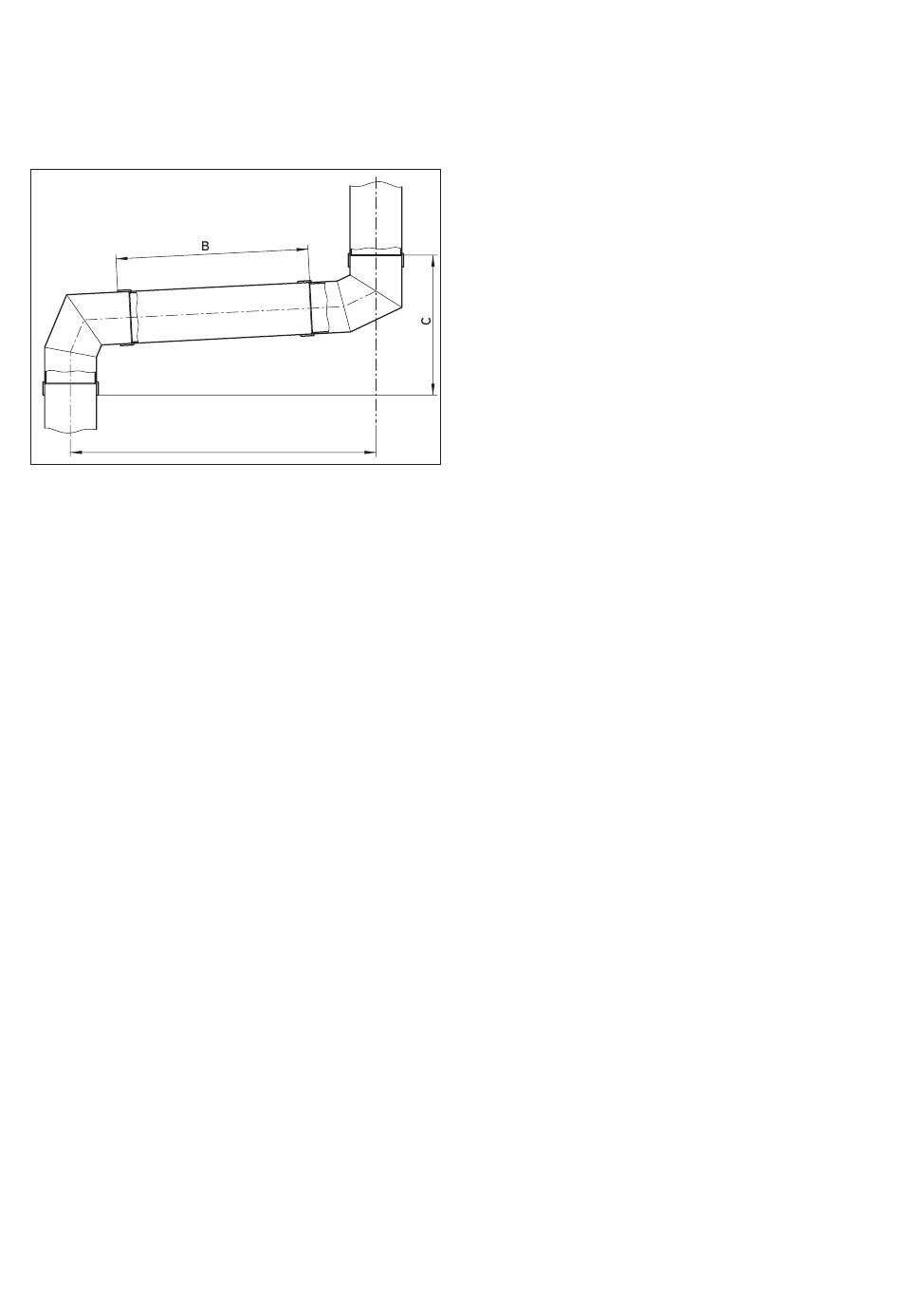

Fig. 4.92 Montage de coudes à 45° avec décalage
Notice de montage de la ventouse pour ecoVIT exclusiv 0020092584_01
A
Légende
A Décalage
B Longueur du conduit d'air
C Hauteur
Exemple (avec rallonge raccourcissable
Réf. 0020042755):
Vous mesurez un décalage (A) de 760 mm. Avec cette
valeur, vous pouvez déterminer la longueur du tuyau
extérieur de la rallonge raccourcissable (B = 486 mm)
et sa hauteur (C = 345 mm) en vous aidant du tableau
ci-dessous.
Montage 4
67
