5.9 Raccordement électrique
d Danger !
Seul un professionnel est habilité à installer
l'électricité.
Danger de mort par électrocution au niveau des
raccords conducteurs de tension.
Coupez toujours en premier l'alimentation
électrique. Ne procédez à l'installation
qu'ensuite.
La tension reste permanente au niveau des
bornes L et N de raccordement au secteur,
même lorsque le commutateur principal est
éteint !
5.9.1

Raccordement au secteur

L'appareil dispose d'un câble de raccordement de 1,0 m
avec prise secteur. Le câble de raccordement est déjà
entièrement câblé dans l'appareil en usine.
• Branchez la prise de secteur dans une prise
appropriée. L'appareil est ainsi raccordé au secteur et
prêt à fonctionner.
d Danger !
Danger de mort par électrocution !
Dans une salle de bains, l'appareil doit
uniquement être installé en zone 2, c'est-à-dire
à plus de 60 cm de la baignoire ou de la douche.
L'installation électrique doit être conforme aux
consignes AREI (consignes relatives à la
tension des installations à basse tension).
5.9.2 Raccordement des appareils de régulation,
accessoires et composants externes de
l'installation
Vous pouvez raccorder les appareils de régulation,
accessoires et composants d'installation suivants au
système électronique du modèle ecoTEC : cf. tabl. 5.1.
Effectuez le montage conformément aux instructions
contenues dans la notice d'emploi. Les raccords
nécessaires à l'électronique de l'appareil de chauffage
(par ex. en cas de régulations externes, de capteurs
extérieurs) doivent être effectués de la façon suivante :
• Retirez l'habillage de l'appareil et rabattez la boîte
électronique vers l'avant.
Notice d'installation et d'entretien ecoTEC

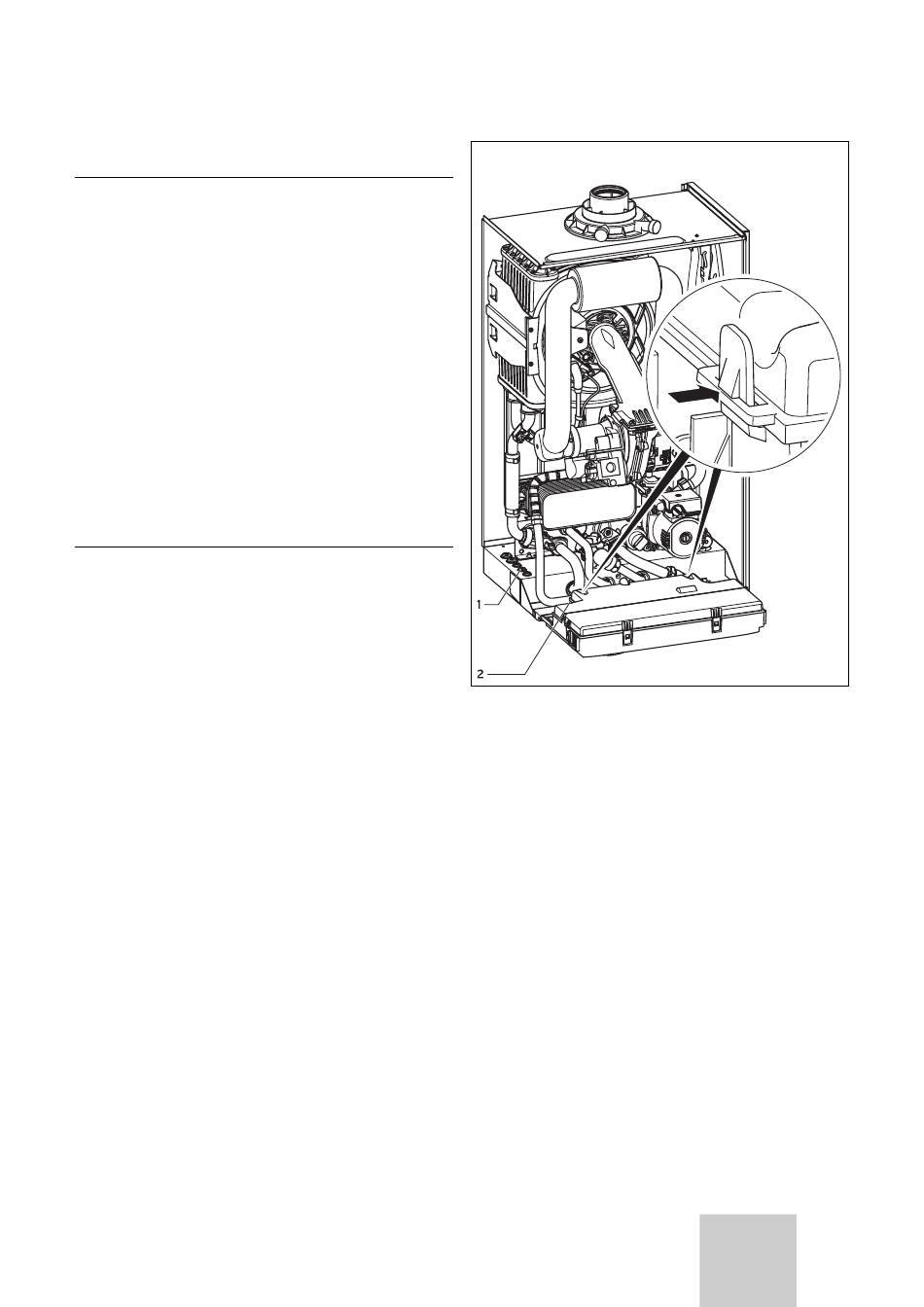

Fig. 5.10 Ouverture de la paroi arrière du boîtier de commande
• Désenclenchez la partie arrière du couvercle de la
boîte électronique puis rabattez le couvercle vers le
haut.
• Faites passer les conduites de raccordement
de chacun des composants à raccorder par les guides
de câbles (1) à la gauche de la face inférieure de
l'appareil.
• Introduisez ensuite les câbles de raccordement à
travers les guides de câbles (2) dans la boîte
électronique puis coupez les lignes aux longueurs
requises.
