4 Montage

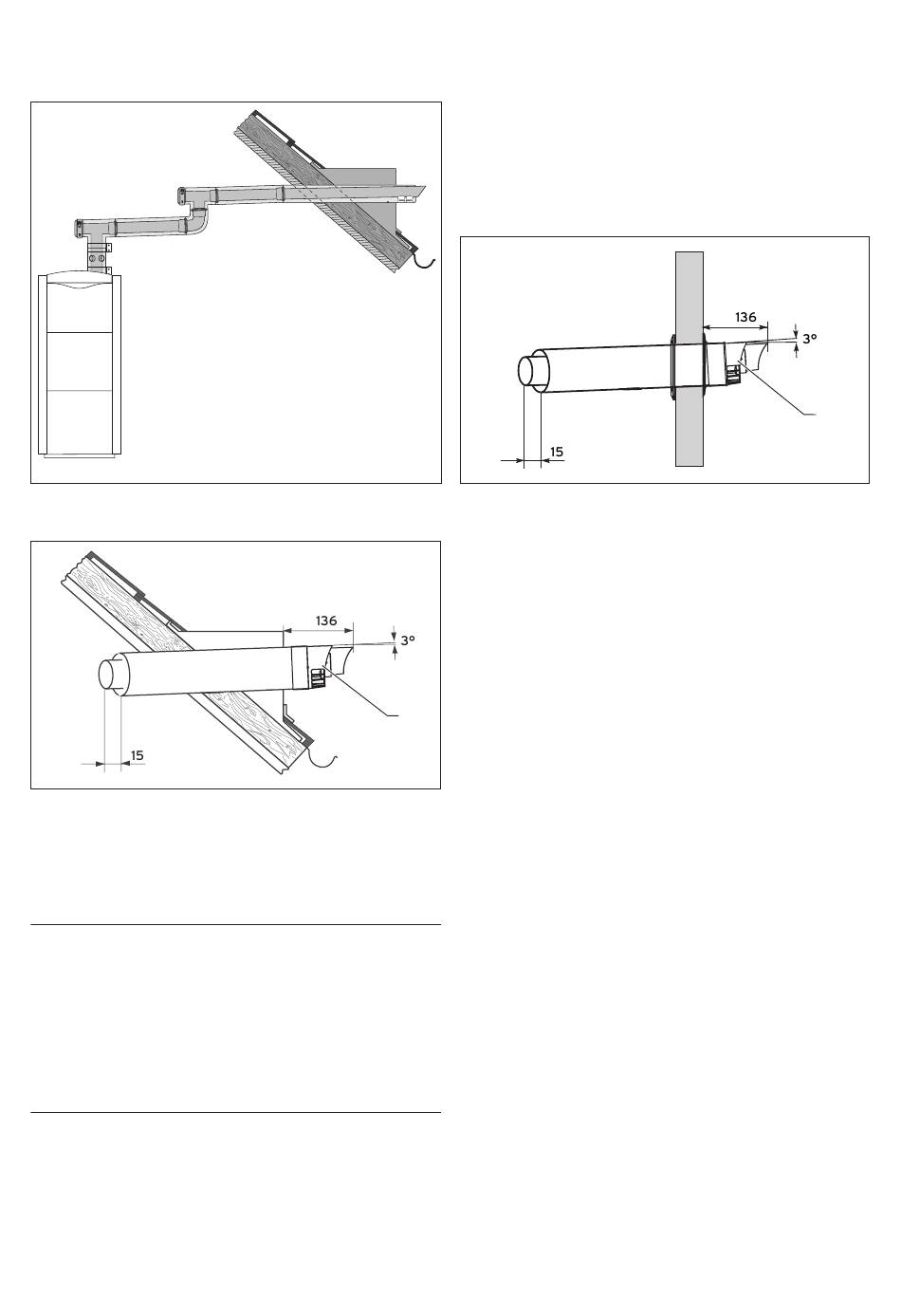

Fig. 4.10 Exemple de montage d'une traversée de mur/toit
horizontale avec 2 pièces en T d'inspection
Fig. 4.11 Montage de la traversée horizontale du toit
Afin de monter une traversée de toit horizontale, mon-
tez une lucarne.
Dimensions minimales de la lucarne :
hauteur : 300 mm, largeur : 300 mm
a
Danger !
Risque d'intoxication par les fumées qui
s'échappent !
Le condensat en stagnation peut endomma-
ger les joints du conduit des fumées.
>
Posez le conduit des fumées horizontal
avec une inclinaison vers l'intérieur de 3°.
3° correspondent à une inclinaison d'env.
50 mm par mètre de conduit.
>
Placez la ventouse dans la lucarne.
24
4.4.3 Montage de la traversée du mur
i
Respectez les prescriptions existantes relati-
ves aux distances jusqu'aux fenêtres ou aux
ouvertures d'aération.
Fig. 4.12 Montage de la traversée de mur horizontale
>
Déterminez l'emplacement de la ventouse.
>
Percez un trou d'un diamètre central d'au moins
130 mm.
>
Installez la ventouse (1) dans l'ouverture du mur.
>
Fixez la ventouse avec du mortier et laissez le mor-
tier prendre.
1
