4 Montage
4.3.2 Montage à travers des toits pentus
i
La manière dont les rallonges et les coudes
sont utilisés est décrite au chapitre 4.12.
8

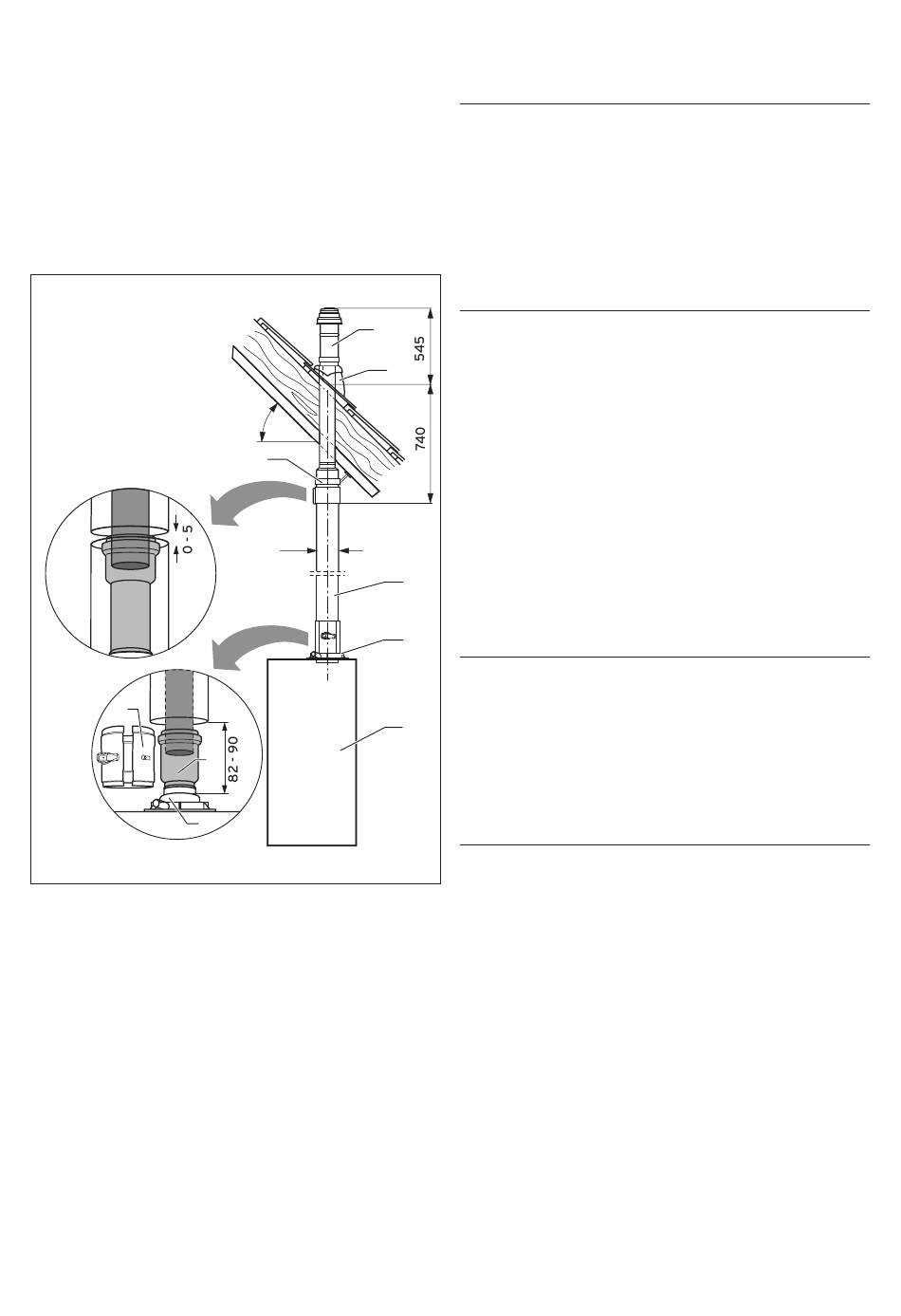

Fig. 4.4 Montage de l'appareil et de la traversée de toit pour
toit pentu
20
20-50°
3
Ø 125
7
5
a
Danger !
Risque d'intoxication par les fumées qui
s'échappent !
Les rallonges qui ne sont pas fixées au mur
ou au plafond peuvent se tordre ou se déta-
cher du fait de la dilatation thermique.
>
1
>
Déterminez l'emplacement où la traversée de toit
sera installée.
2
Maintenez une distance suffisante derrière l'appareil
afin de pouvoir raccorder la chaudière à l'installation
de chauffage.
>
Installez la tuile creuse (2).
>
Installez la traversée du toit (1) par le haut à travers
la tuile creuse, jusqu'à ce qu'elle repose de manière
étanche.
>
Positionnez verticalement la traversée du toit et
fixez-la au toit à l'aide de la barrette fournie (3).
>
Installez l'appareil (6) (voir la notice d'installation de
l'appareil).
4
>
Enfichez le séparateur (7) avec le manchon jusqu'à la
butée sur la rallonge (4).
>
Raccordez la traversée du toit (1) à la rallonge (4).
5
a
Danger !
Risque d'intoxication par les fumées qui
s'échappent !
Le condensat en stagnation peut endomma-
6
ger les joints du conduit des fumées.
>
>
Raccordez le séparateur (7) au raccord de l'appareil
(5). Le séparateur permet de simplifier la séparation
entre la ventouse et l'appareil.
>
Montez le collier (8) du séparateur.
>
Raccordez tous les points de séparation avec des col-
liers pour conduits d'air, tel que décrit au chapitre 4.13.
Notice de montage de la ventouse pour ecoVIT exclusiv 0020092584_01
Fixez chaque rallonge au mur ou au pla-
fond au moyen d'un collier. La distance
entre deux colliers ne doit pas dépasser la
longueur de la rallonge.
Posez le conduit des fumées horizontal
avec une inclinaison vers l'intérieur de 3°.
3° correspondent à une inclinaison d'env.
50 mm par mètre de conduit.
