5 Installation
5.6
Raccordement électrique
e
Danger
Danger de mort par électrocution
Un raccordement électrique non conforme
peut altérer la sécurité d'exploitation de l'ap-
pareil.
>
Seul un professionnel est habilité à effec-
tuer l'installation électrique.
e
Danger
Danger de mort par électrocution au
niveau des raccords conducteurs de ten-
sion
La tension reste permanente au niveau des
bornes L et N de raccordement au secteur,
même lorsque le commutateur principal est
éteint.
>
Coupez toujours en premier l'alimentation
électrique. Ne procédez à l'installation
qu'ensuite.
5.6.1
Raccordement au secteur
La tension nominale du réseau doit s'élever à 230 V ; en
cas de tensions du réseau supérieures à 253 V et infé-
rieures à 190 V, des dysfonctionnements sont possibles.
L'appareil doit être raccordé soit à un câble de raccor-
dement installé de manière fixe et un sectionneur avec
écartement des contacts d'au moins 3 mm. (p. ex. des
fusibles, des disjoncteurs), soit être équipé d'un câble de
raccordement doté d'une fiche avec contact de protec-
tion coudée. La prise doit être aisément accessible de
manière à ce que l'exploitant puisse débrancher la fiche
à tout moment. La prise ne doit pas se trouver dans la
zone protégée I ou II. Veuillez observer les prescriptions
correspondantes.
>
Posez le câble d'alimentation secteur au niveau du
raccord du boîtier de commande, comme illustré sur
les figures 5.7 et 5.8.
>
Branchez le câble d'alimentation secteur aux bornes
à vis Terre, N et L prévues à cet effet
18
5.6.2 Raccordement des appareils de régulation,
Pour savoir quels appareils de régulation, thermostats,
thermostats à horloge et composants de l'installation
vous pouvez raccorder sur le système électronique de la
chaudière turboTEC pro / turboTEC, veuillez vous repor-
ter à la liste de prix en vigueur.
Vous devez procéder au montage en respectant la
notice d'utilisation appropriée. Les raccords nécessaires
au système électronique de l'appareil de chauffage
(avec régulations externes, capteurs extérieurs, etc.)
doivent être effectués de la façon suivante :
>
Retirez le carénage avant de l'appareil et rabattez le
boîtier électronique vers l'avant.

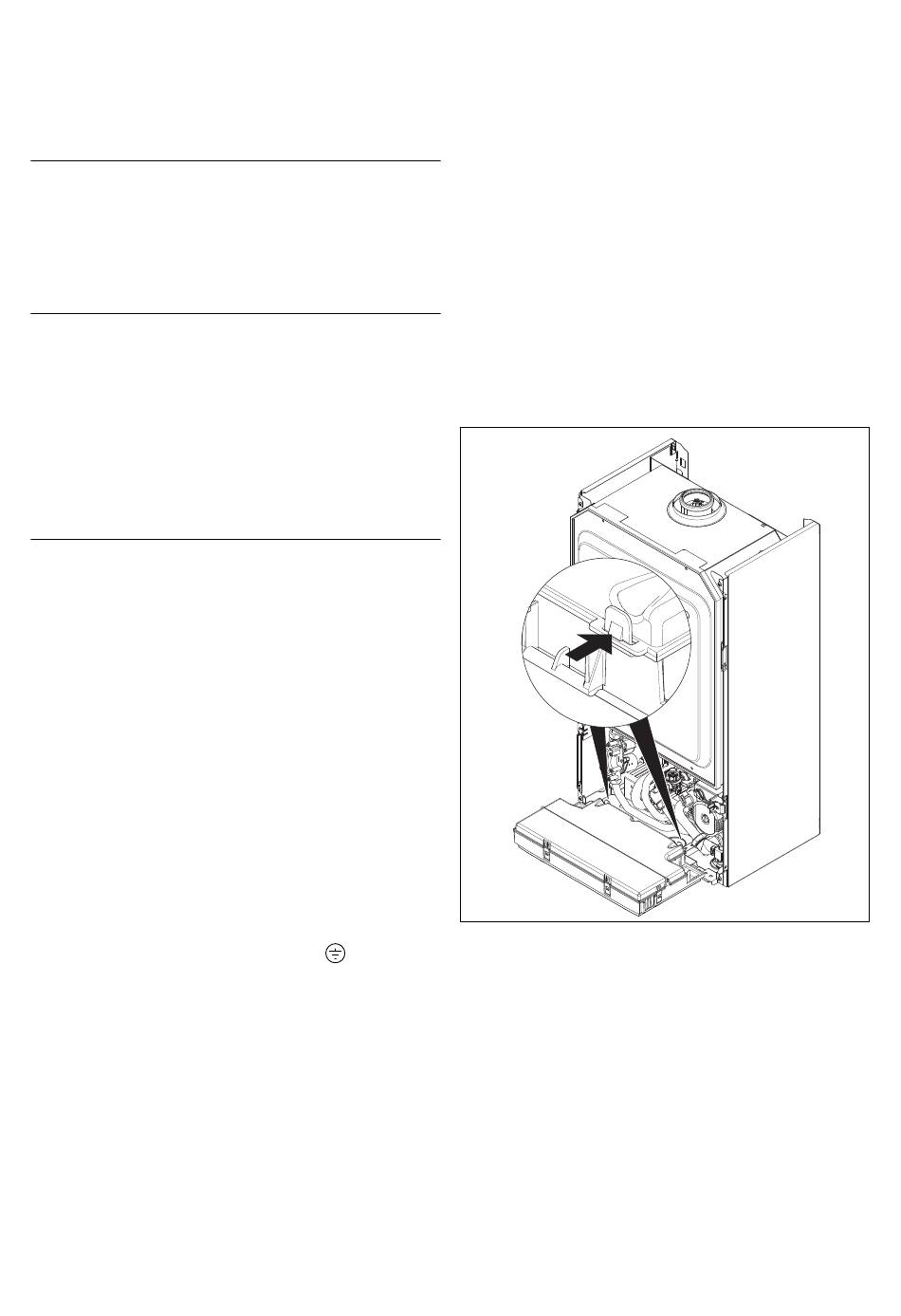

Fig. 5.7 Ouverture de la paroi arrière du boîtier de commande
.
>
Déclipsez le couvercle arrière du boîtier électronique
et relevez le couvercle.
>
Posez les câbles de raccordement des composants à
raccorder à travers les passages de câbles à gauche
sur le côté inférieur de l'appareil.
>
Posez enfin les câbles de raccordement dans le boî-
tier électronique à travers les passages de câble et
coupez les câbles à la longueur souhaitée.
Notice d'installation et d'entretien turboTEC pro, turboTEC plus 0020029203_03
des accessoires et des composants externes
de l'installation
