4 Montage

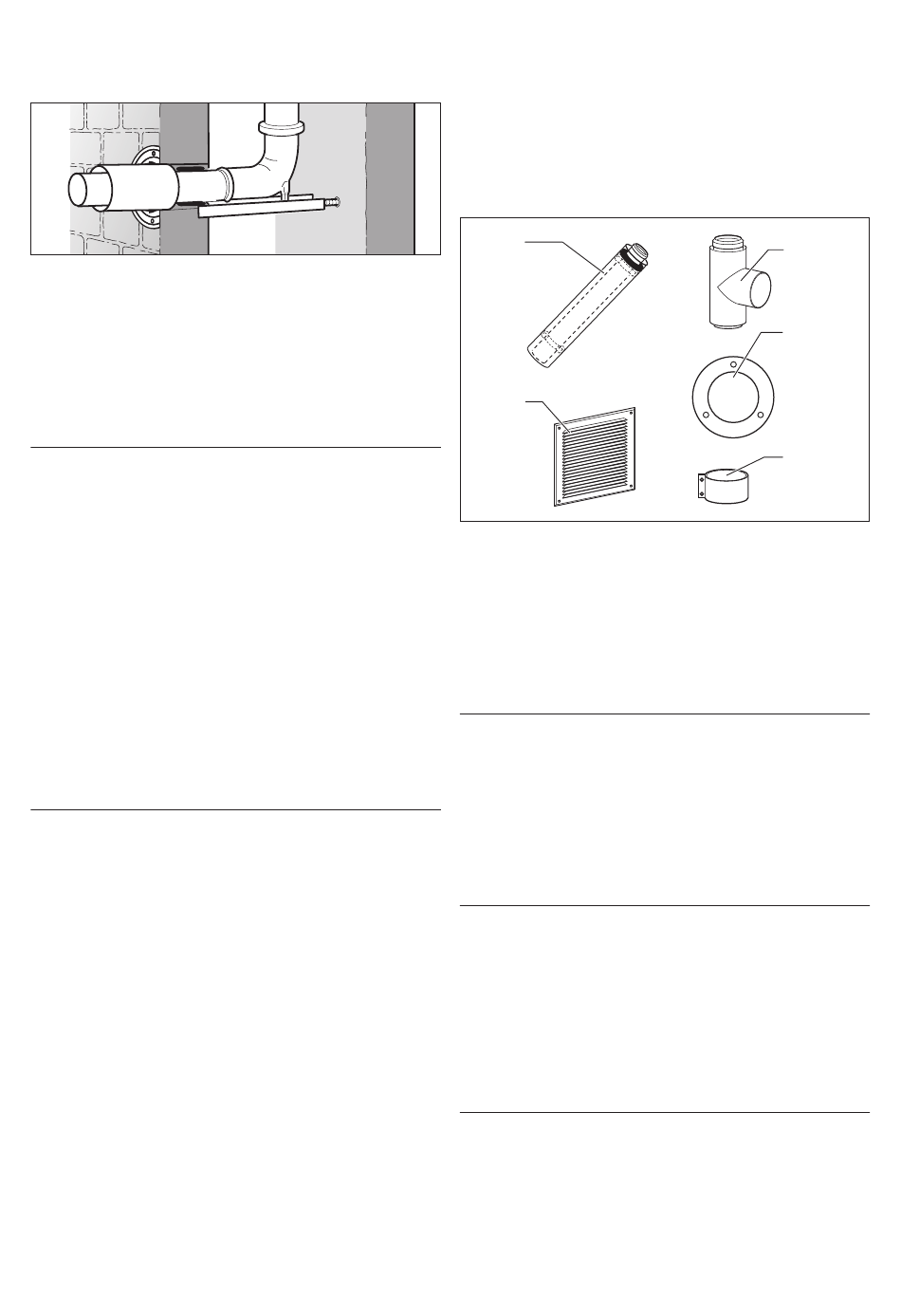

Fig. 4.31 Raccord de la cheminée pour une arrivée d'air séparée
i
Mettez en place le conduit des fumées dans la
cheminée et le raccord à travers le mur de la
cheminée tel que requis pour le mode de
fonctionnement en liaison avec l'air ambiant
(¬ chap. 4.7.4). Respectez les longueurs de
tube maximales (¬ chap. 3.2).
a
Danger !
Risque d'intoxication par les fumées qui
s'échappent !
En mode de fonctionnement dépendant de
l'air ambiant, l'appareil ne doit pas être ins-
tallé dans des pièces dans lesquelles l'air est
évacué par aspiration à l'aide de ventilateurs
(par ex. systèmes d'aération, hottes aspiran-
tes, sèche-linge à air expulsé). Ces installa-
tions créent une dépression dans la pièce par
l'intermédiaire de laquelle l'air expulsé par la
bouche est aspiré à travers la fente annulaire
entre le conduit des fumées et la cheminée
d'aération dans la pièce d'installation.
>
Si le fonctionnement simultané de l'appa-
reil et du ventilateur est impossible, l'appa-
reil peut fonctionner en liaison avec l'air
ambiant.
b
Attention !
Risque d'endommagement des matériaux
de construction !
Dans le cadre d'un mode de fonctionnement
dépendant de l'air ambiant, cela peut entraî-
ner une humidification de la cheminée.
>
Installez une ouverture d'entrée d'air au
niveau de l'extrémité inférieure de la che-
minée, section minimale de 125 cm
36
Contenu de la livraison arrivée d'air séparée
i
Éléments de la ventouse, voir chapitre 3.1.
5
4
Fig. 4.32 Contenu de la livraison arrivée d'air séparée
Réf. Vaillant 00 2002 1006
Le kit comprend :
1 Pièce en T d'inspection
2 Rosace
3 2 colliers x 70 mm
4 Grille d'arrivée d'air
5 Élément d'aspiration d'air
a
Danger !
Risque d'intoxication par les fumées qui
s'échappent !
Le condensat en stagnation peut endomma-
ger les joints du conduit des fumées.
>
b
Attention !
Risque d'endommagement pour l'appareil !
De l'eau de pluie qui pénétrerait pourrait
2 . endommager l'appareil. L'eau de pluie peut
entraîner une corrosion dans l'appareil.
>
Notice de montage de la ventouse pour ecoVIT exclusiv 0020092584_01
Posez le conduit des fumées horizontal
avec une inclinaison vers l'intérieur de 3°.
3° correspondent à une inclinaison d'env.
50 mm par mètre de conduit.
Posez l'élément d'aspiration d'air avec une
pente de 1° vers l'extérieur afin d'empê-
cher que l'eau de pluie pénètre dans l'ap-
pareil. 1° correspond à une inclinaison
d'env. 15 mm par mètre de conduit.
1
2
3
