Fig. 4.81 Longueur du conduit supérieur des fumées
>
Déterminez l'emplacement du montage puis effectuez
une percée suffisamment grande.
>
Percez un trou dans la paroi arrière de la cheminée.
Raccourcissez éventuellement la barre d'appui (1).
>
Fixez le coude-support (11) sur la barre d'appui, de
façon à ce qu'après le montage, le conduit des
fumées soit agencé au centre de la cheminée.
>
Installez maintenant la barre d'appui avec le coude-
support dans la cheminée.
>
A l'aide d'une corde, montez le conduit des fumées à
la longueur requise avec la trappe d'inspection cor-
respondante (15) en partant de l'extrémité de la che-
minée d'aération jusqu'en bas.
>
Pour le raccordement des différents éléments, utili-
sez un collier (16).
Notice de montage de la ventouse pour ecoVIT exclusiv 0020092584_01
14
13
12
18

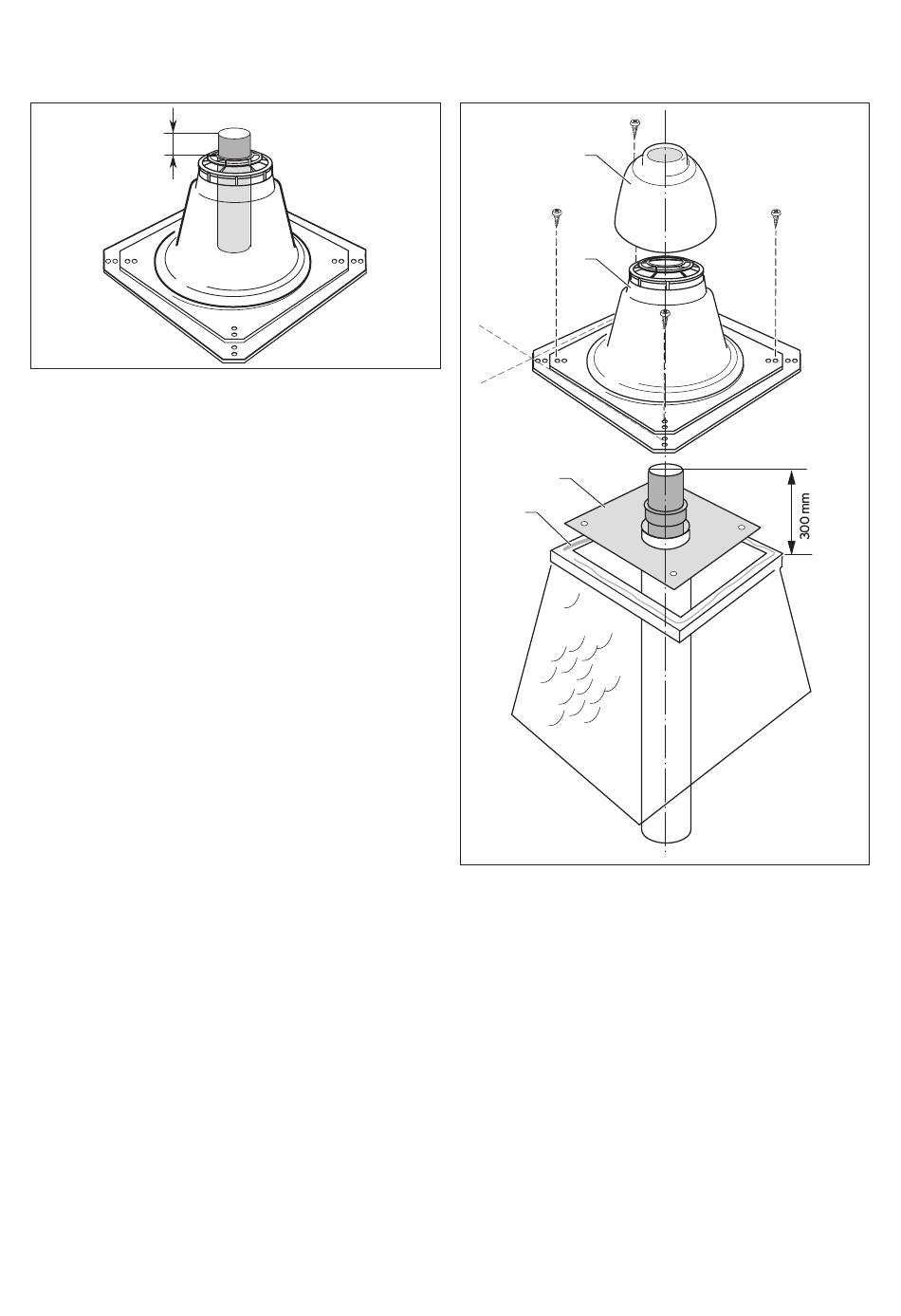

Fig. 4.82 Montage du chapeau de cheminée
>
Faites glisser un écarteur (17) tous les 5 m max. sur
les conduits des fumées.
>
Posez en plus un écarteur devant et derrière l'ouver-
ture de nettoyage.
i
Veillez à ce que le côté manchon des conduits
des fumées soit toujours orienté vers le haut.
>
Après avoir enfoncé l'ensemble du conduit des
fumées dans le coude-support, posez un collier (16)
pour le raccordement.
>
Après avoir emboîté le dernier conduit des fumées,
raccourcissez-le à la longueur nécessaire après avoir
retiré son manchon. Le conduit devra impérativement
dépasser de 300 mm de la bouche de la cheminée.
>
Ébarbez le conduit des fumées.
Montage 4
