4 Montage
4.3.3 Montage à travers des toits plats
i
La manière dont les rallonges et les coudes
sont utilisés est décrite au chapitre 4.12.
A
B
Ø 125

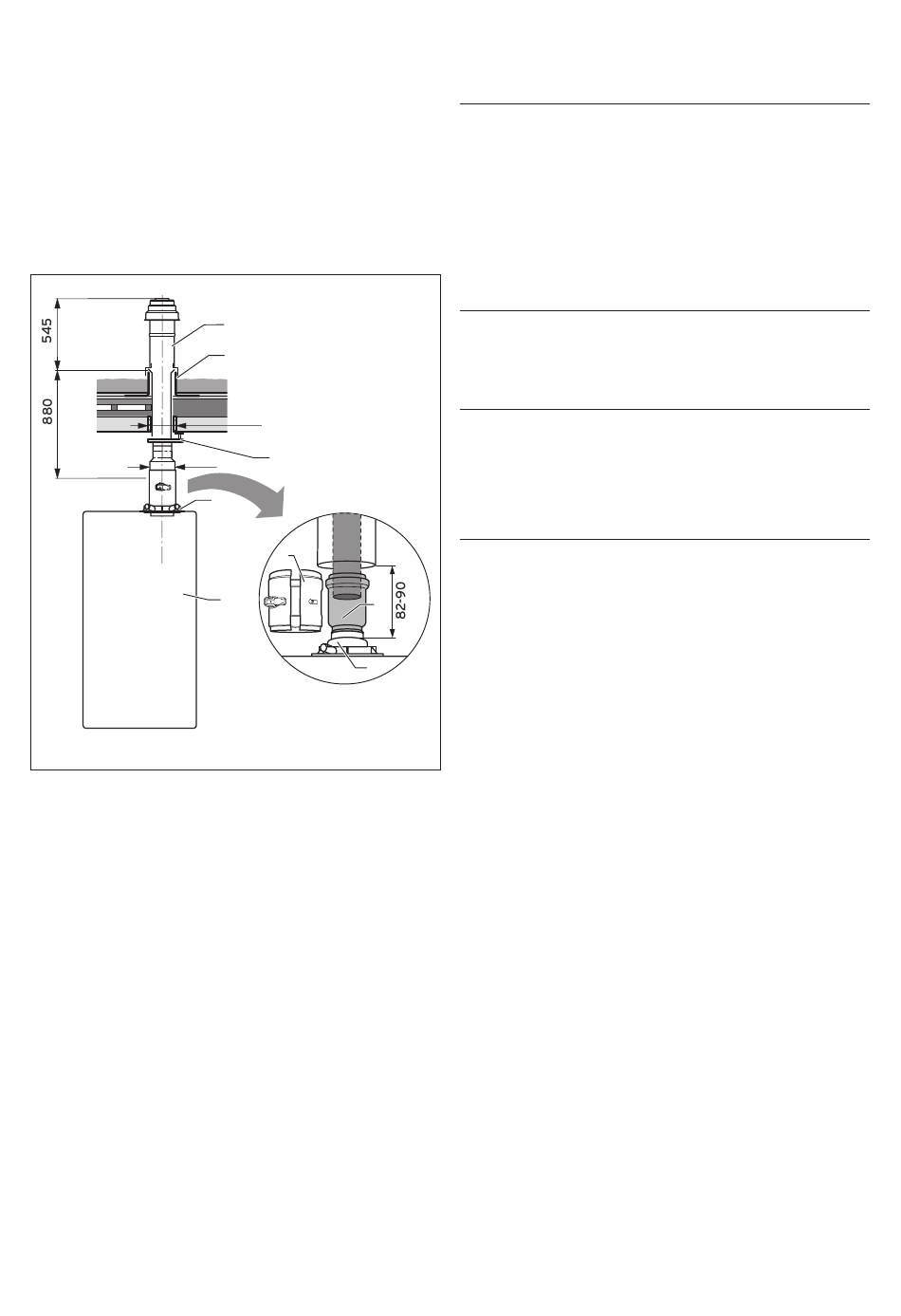

Fig. 4.6 Montage de l'appareil et de la traversée pour toits plats
A = Toiture froide
B = Toiture chaude
22
1
2
120
3
4
7
5
6
4
a
Danger !
Risque d'intoxication par les fumées qui
s'échappent !
Les rallonges qui ne sont pas fixées au mur
ou au plafond peuvent se tordre ou se déta-
cher du fait de la dilatation thermique.
>
Fixez chaque rallonge au mur ou au pla-
fond au moyen d'un collier. La distance
entre deux colliers ne doit pas dépasser la
longueur de la rallonge.
>
Déterminez l'emplacement de la traversée du toit.
>
Installez le solin d'étanchéité pour toit plat (2).
>
Collez-le de manière à ce qu'il soit étanche.
b
Attention !
Risque d'endommagement des matériaux
de construction !
>
Respectez les dispositions figurant dans les
directives de planification et de réalisation
des toitures avec garnitures d'étanchéité.
>
Installez la traversée du toit (1) par le haut à travers
le solin d'étanchéité pour toit plat, jusqu'à ce qu'elle
repose de manière étanche.
>
Positionnez verticalement la traversée du toit et
fixez-la au toit à l'aide de la barrette fournie (3).
>
Installez l'appareil (5) (voir la notice d'installation de
l'appareil).
>
Enfichez le séparateur (6) avec le manchon jusqu'à la
butée sur la traversée de toit. Le séparateur permet
de simplifier la séparation entre la ventouse et
l'appareil.
>
Raccordez le séparateur (6) au raccord de l'appareil
(4).
>
Montez le collier (7) du séparateur.
>
Raccordez tous les points de séparation avec des col-
liers pour conduits d'air, tel que décrit au chapitre 4.13.
Notice de montage de la ventouse pour ecoVIT exclusiv 0020092584_01
