fumées reste bien centré. La deuxième personne
prend la corde de l'outil de montage à partir de la
pièce affectée à l'installation et tire le conduit d'éva-
cuation des fumées avec l'outil de montage à travers
la cheminée d'aération.
>
Lorsque le conduit des fumées flexible est entièrement
introduit dans la cheminée, démontez l'aide au montage.

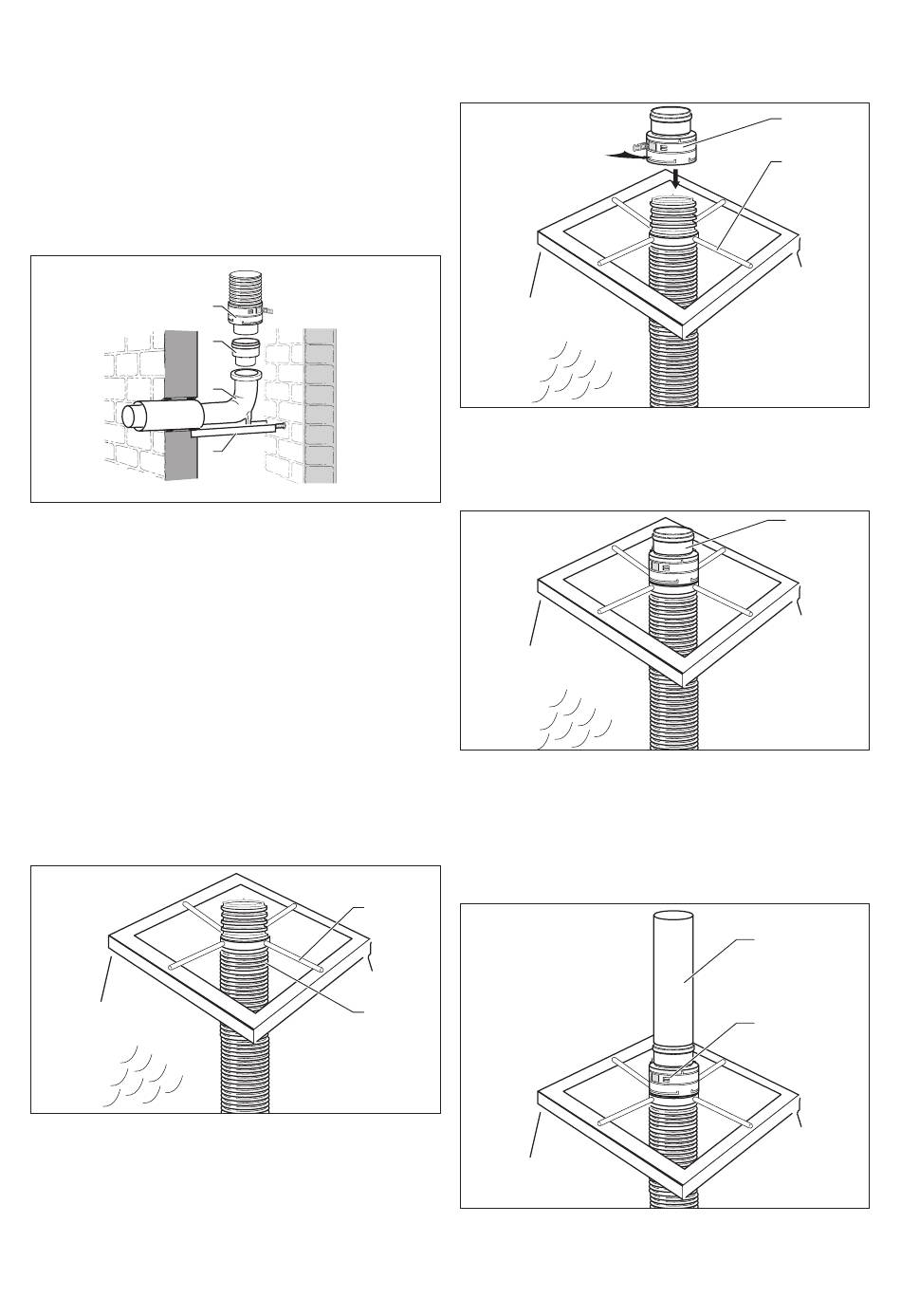

Fig. 4.58 Raccord concentrique sur le conduit des fumées flexible
>
Mettez en place le coude-support sur la barre
d'appui (6).
>
Emboîtez la pièce de transition 80 - 100 (5) dans le
coude-support (7).
>
Enfichez l'élément d'enfichage (1) sur l'extrémité
inférieure du conduit des fumées dans le coude-
support (7).
i
Utilisez uniquement le kit de raccordement
Vaillant Réf. 303 250 avec des conduits des
fumées en plastique.
>
Montez le raccord concentrique, (¬ Fig. 4.27 ou 4.28).
>
Faites glisser la croix de montage (2) par le conduit
des fumées (8), sur la paroi de la cheminée d'aération
(¬ Fig. 4.59).
Fig. 4.59 Conduit flexible d'évacuation des fumées
>
Raccourcissez maintenant le conduit des fumées flexi-
ble à l'aide d'une scie ou d'une cisaille dans une rai-
nure de façon à ce que quatre à cinq rainures fassent
saillie au-dessus de la croix de montage (2) de la base.
Notice de montage de la ventouse pour ecoVIT exclusiv 0020092584_01
1
5
7
6
2
8
Fig. 4.60 Élément de raccordement avec conduit des fumées
flexible
>
Montez le joint dans la rainure du conduit des fumées
non endommagée située le plus en haut (¬ Fig. 4.60).
Fig. 4.61 Élément de raccordement avec conduit des fumées
flexible
>
Faites glisser l'élément de raccordement avec manchon
(3) à fond sur le conduit des fumées et fixez-le avec les
fermetures à clics (¬ Fig. 4.60 et 4.61). Le conduit des
fumées est suspendu dans la croix de montage.
Fig. 4.62 Conduit débouchant
Montage 4
3
2
3
6
3
