4 Montage

4 Montage
4.1 Séparateur
4 3
5

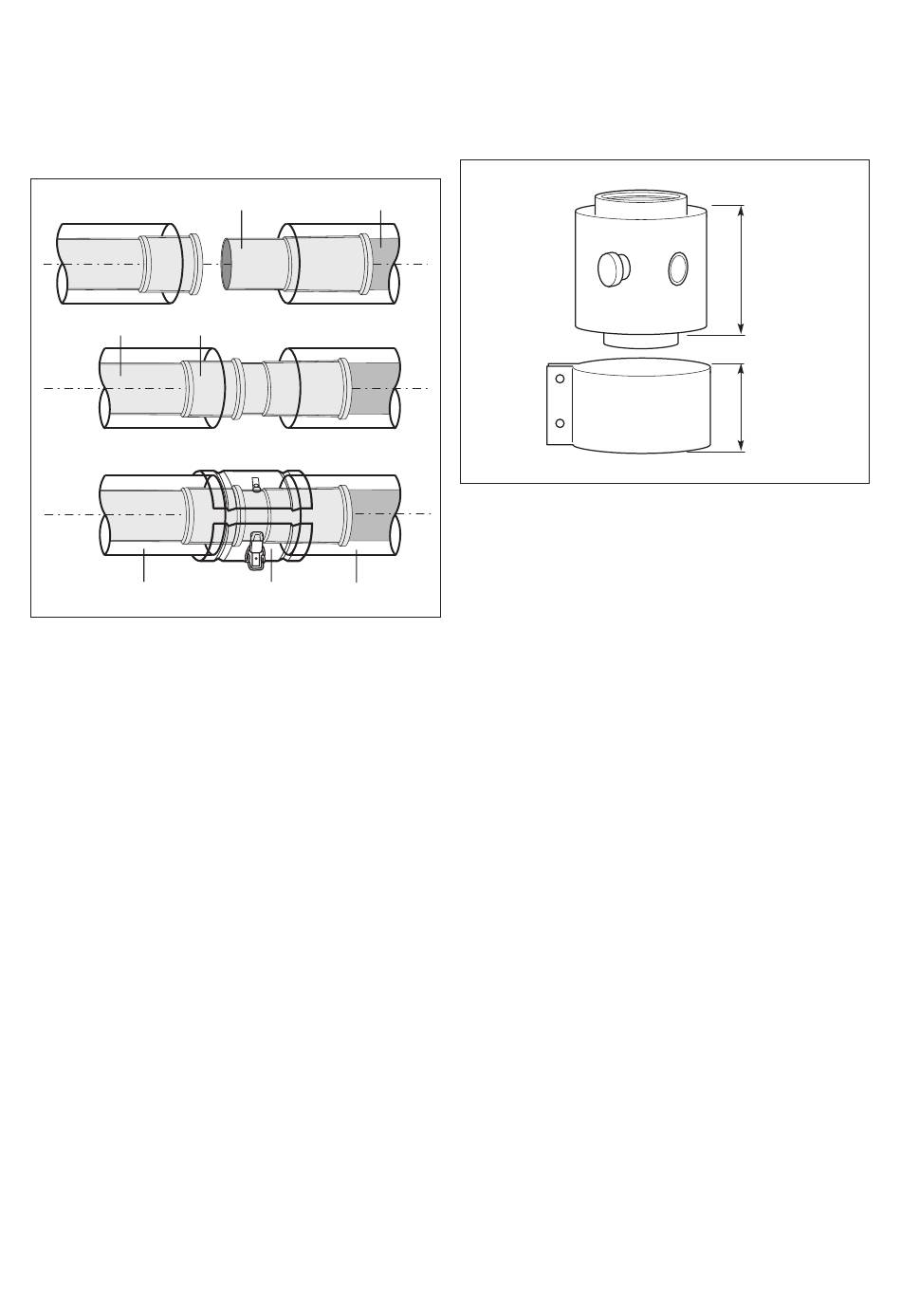

Fig. 4.1 Montage du séparateur
i
Le séparateur sert à simplifier le montage et
la séparation de la ventouse de l'appareil.
>
Faites coulisser le séparateur (1) jusqu'à la butée sur
le conduit des fumées (2).
>
Retirez le séparateur (1) du conduit des fumées (2)
jusqu'à ce que l'extrémité enfichable du dispositif se
trouve dans le manchon (3) du conduit des fumées (4).
>
Raccordez les conduits d'air (5 et 6) avec le collier (7).
18
1 2
7 6
4.2 Pièce intermédiaire avec ouvertures de
contrôle
Fig. 4.2 Montage pièce intermédiaire avec ouvertures de
contrôle
La pièce intermédiaire avec ouvertures de contrôle
externes est recommandée pour l'ecoVIT exclusiv VKK
SWE 226/4 - 366/4 afin de simplifier l'accès aux ouver-
tures de contrôle.
Pour le montage, procédez de la manière suivante :
>
Positionnez la pièce intermédiaire sur le raccord de
fumées de l'appareil.
>
Raccordez les conduits d'air avec le collier.
>
Montez l'installation d'évacuation d'air/des fumées
comme décrit aux chapitres ci-après.
i
Pour l'ecoVIT exclusiv VKK SWE 476/4 et VKK
SWE 656/4, l'utilisation de la pièce intermé-
diaire avec ouvertures de contrôle externes
(Réf. 301 369) est obligatoire.
