5 Installation
5
Installation
5.1
Installation des conduites de raccordement
d'eau potable
Afin de raccorder les conduites d'eau potable au ballon
solaire, Vaillant propose différents jeux de tuyauterie
(en accessoire) pour l'installation apparente ou encas-
trée. Il est ainsi possible d'acquérir des accessoires de
raccordement permettant d'obtenir, dans le cas d'un
raccordement à une chaudière à circulation d'eau, une
compensation de tolérance aussi bien verticale qu'hori-
zontale, ce qui garantit une flexibilité suffisante de l'ins-
tallation. Vous trouverez des informations concernant
les accessoires dans la liste de prix en vigueur.
h
Remarque !
Veuillez respecter les instructions jointes aux
accessoires lors du montage des conduites de
raccordement.
Les composants suivants sont nécessaires pour le mon-
tage sur place de la tuyauterie :
- Valve de sécurité (7 bars) pour la conduite d'eau froi-
de
- Mélangeur thermostatique d'eau chaude potable
- Si nécessaire, bac d'expansion de l'eau potable
- Si nécessaire, détendeur dans la conduite d'eau froide
– Robinets de maintenance
Lors de l'installation, conformez-vous aux prescriptions,
règles et directives suivantes :
- Prescriptions des entreprises d'alimentation en eau et
ANSEAU
- Normes NBN pour installations d'eau potable et pres-
criptions NBN E29-804
mélangeur thermostatique d'eau chaude potable
Le mélangeur thermostatique d'eau chaude potable a
pour fonction de mélanger de l'eau chaude du ballon
avec de l'eau froide à la température souhaitée, entre
30 et 70°C.
Lors de la mise en fonctionnement de l'installation solai-
re, réglez le mélangeur thermostatique sur la tempéra-
ture maximale souhaitée ; celle-ci restera ainsi constan-
te aux points de puisage de l'eau chaude.
H
Danger !
Pour vous protéger efficacement contre les
brûlures, réglez le mélangeur thermostatique
sur < 60°C puis contrôlez la température au
point de puisage de l'eau chaude.
10
5.2
Installation des raccords solaires

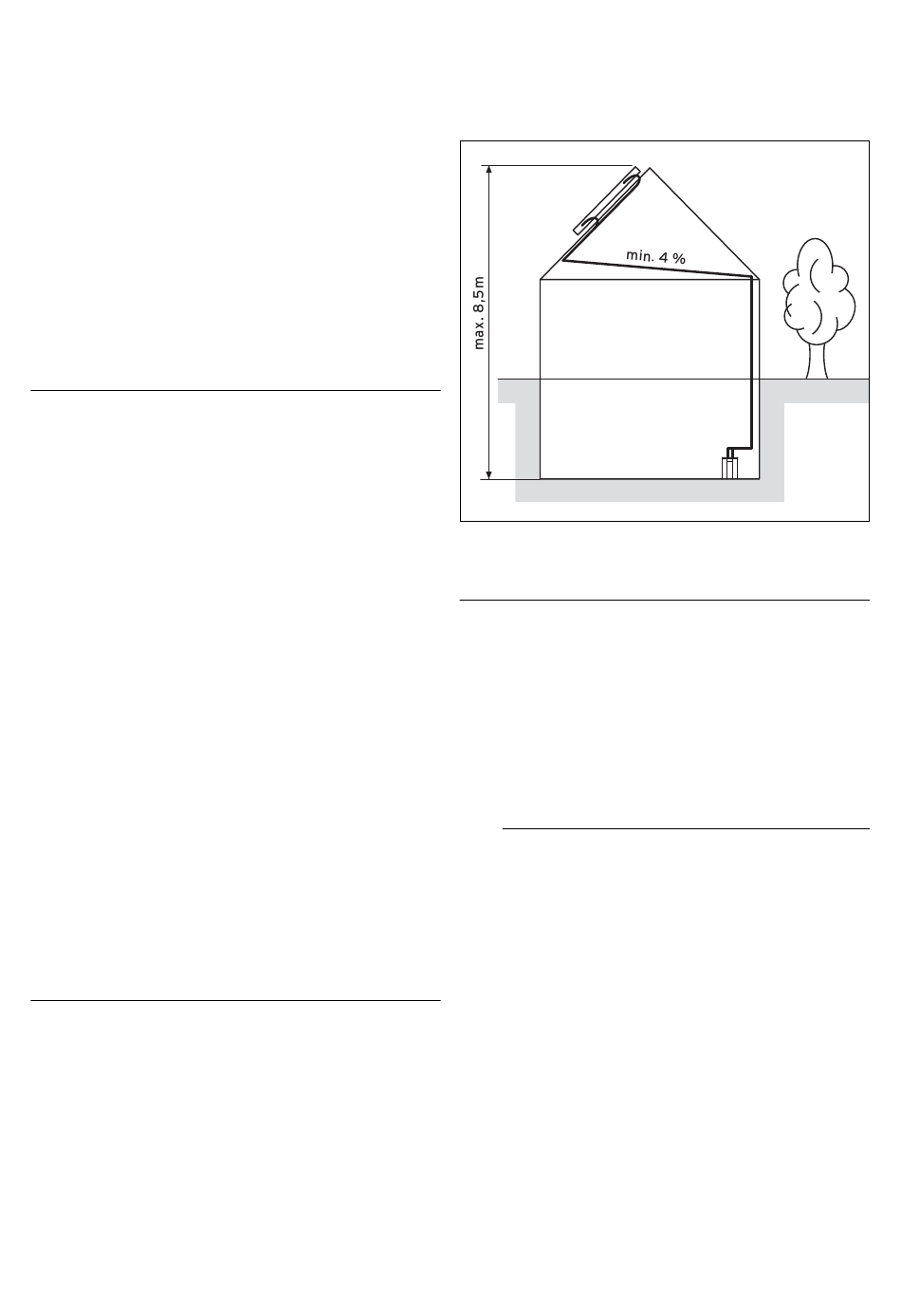

Fig. 5.1 Hauteur de l'installation et inclinaison des conduites
sans « cuve retour solaire »
a
Attention !
La longueur totale des lignes de connexion
entre l'emplacement du capteur et le ballon so-
laire ne doit pas dépasser 40 m, il faut donc uti-
liser 2 « tubes solaires en cuivre » de 20 m
(correspondant à 40 m de longueur au total).
Si la longueur totale des lignes de connexion
dépasse 40 m ou si le diamètre intérieur de la
ligne de jonction est supérieur ou inférieur à
8,4 mm, Vaillant ne peut garantir le bon fonc-
tionnement de l'installation solaire.
Attention !
Vaillant ne peut garantir le bon fonctionnement
de l'installation solaire qu'en cas d'utilisation
du « tube solaire en cuivre 2 en 1 » en tant que
conduite de connexion, longueur 10 m (réf.
302359) ou 20 m (réf. 302360) et de remplis-
sage de l'installation solaire avec le fluide calo-
porteur Vaillant (réf. 302363).
Notice d'installation et de maintenance auroSTEP 0020064159_00
