4 Montage

4.4.5 Installation distante

6
5
3

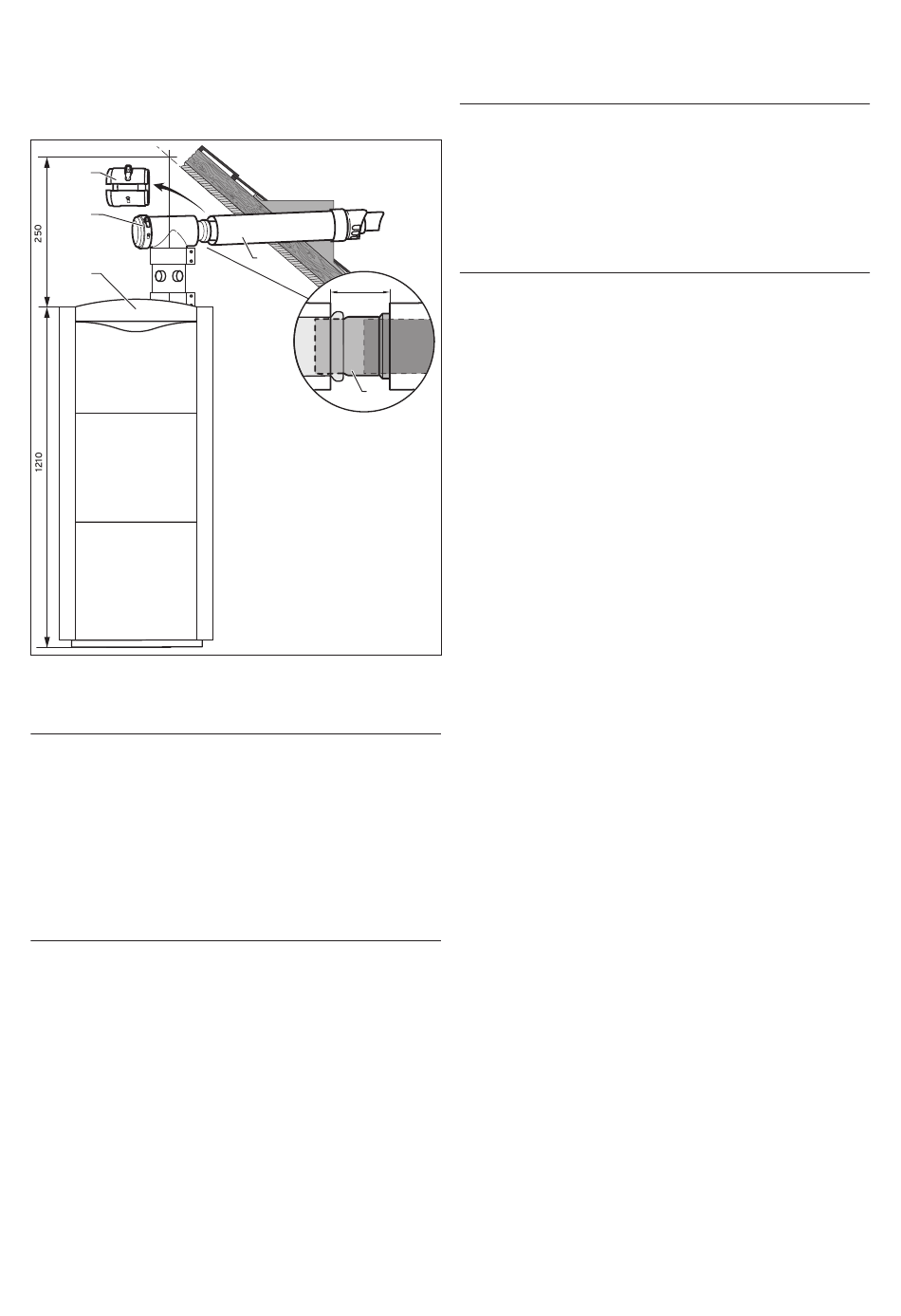

Fig. 4.14 Installation distante
a
Danger !
Risque d'intoxication par les fumées qui
s'échappent !
Les rallonges qui ne sont pas fixées au mur
ou au plafond peuvent se tordre ou se déta-
cher du fait de la dilatation thermique.
>
Fixez chaque rallonge au mur ou au pla-
fond au moyen d'un collier. La distance
entre deux colliers ne doit pas dépasser la
longueur de la rallonge.
>
Installez l'appareil (3) (voir la notice d'installation de
l'appareil).
>
Raccordez la pièce en T d'inspection (5) au raccord
de l'appareil.
26
8
82 - 90
7
Notice de montage de la ventouse pour ecoVIT exclusiv 0020092584_01
b
Attention !
Risque de corrosion dû au condensat qui
s'échappe !
Une position de montage incorrecte entraîne
la fuite du condensat sur le couvercle de net-
toyage et peut occasionner une corrosion.
>
Respectez impérativement la position de
montage décrite au chapitre 4.12.7.
Ayez un entretien préliminaire avec le ramoneur pour
savoir si une trappe d'inspection supplémentaire
s'impose.
>
Enfichez le séparateur (7) avec le manchon jusqu'à la
butée sur les rallonges nécessaires (8).
>
Montez les rallonges et raccordez le séparateur à la
pièce en T d'inspection.
i
Cette position servira plus tard de point de
séparation.
>
Montez le collier (6) du séparateur.
>
Raccordez tous les points de séparation avec des col-
liers pour conduits d'air, tel que décrit au chapitre
4.13.
i
Le montage des rallonges et des coudes est
décrit au chapitre 4.12.
