4 Montage

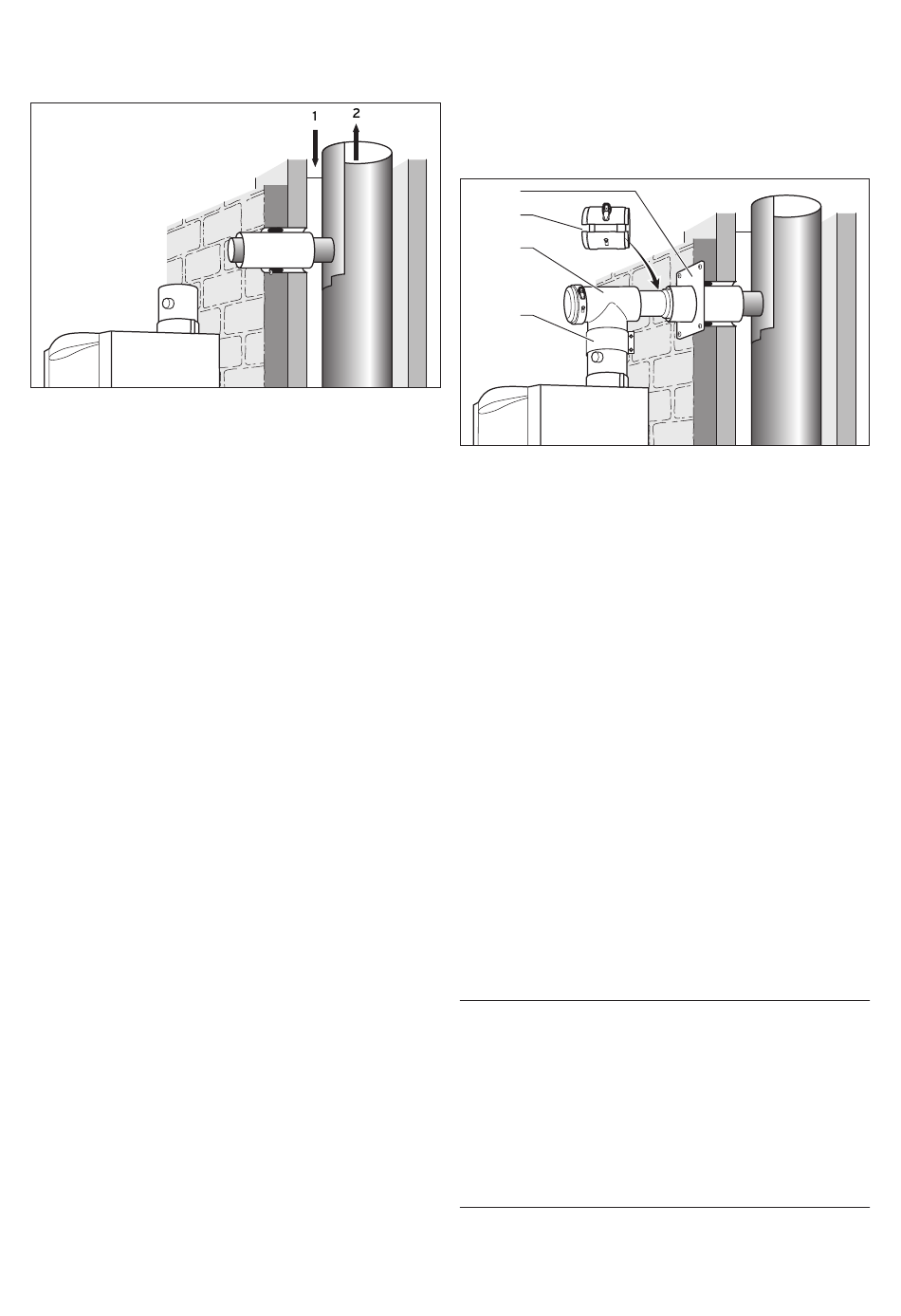

Fig. 4.16 Raccourcir la longueur du conduit des fumées et
installer le conduit d'air
Légende
1 Air
2 Fumées
Réalisez un raccordement sur le système air-fumées
conformément à la figure 4.16.
i
Respectez la hauteur de raccordement de
l'appareil (avec élément de raccord de
l'appareil et pièce en T d'inspection).
Les systèmes air-fumées en céramique sont la plupart
du temps équipés de manchons étanches en caoutchouc
et d'une butée sur le raccord côté air.
i
Vous devez séparer le manchon sur le
conduit des fumées afin de pouvoir faire glis-
ser le conduit dans la garniture d'étanchéité.
i
En réduisant la longueur du conduit d'air,
veillez à ce que l'extrémité munie de l'écar-
teur ne soit pas séparée.
>
Glissez le collier fourni autour du conduit des fumées
de façon à ce que celui-ci soutienne le conduit des
fumées après l'installation dans le manchon de
fumées du système air-fumées au niveau de l'écar-
teur du conduit d'air et évite qu'il s'enfonce dans la
cheminée d'évacuation des fumées.
Les systèmes air-fumées en métal présentent côté
fumées des raccords cylindriques. Installez dans ce cas
le conduit des fumées concentrique avec un manchon.
i
Dans le cadre de ce montage, le conduit des
fumées doit être bloqué à l'aide de l'écarteur
dans le conduit d'air. Le collier n'est alors pas
indispensable.
28
i
Pour les cheminées d'un système air-fumées
sans manchon, vous devez fixer le conduit
d'air avec du mortier et fermer la cheminée.
3
7
6
5
Fig. 4.17 Montage de l'appareil
>
Faites glisser la rosace (3) sur le conduit d'air.
>
Installez l'appareil.
>
Raccordez la pièce en T (6) à l'élément de raccord de
l'appareil (5).
>
Raccordez la pièce en T au conduit des fumées si
l'appareil est installé directement sur le bardage.
L'emploi d'un séparateur est impossible dans ce
contexte.
>
Enfichez le séparateur avec le manchon à fond sur la
rallonge si l'installation se trouve à distance.
i
Respectez les longueurs de tube maximales,
voir chapitre 3.2.
>
Raccordez la rallonge au conduit des fumées.
>
Raccordez le séparateur au coude du conduit d'air/de
fumées. Ce point pourra faire office de point de sépa-
ration ultérieurement.
>
Montez le collier du séparateur (7).
>
Raccordez tous les points de séparation avec des col-
liers pour conduits d'air, tel que décrit au chapitre 4.13.
i
L'utilisation des rallonges et des coudes est
décrite au chapitre 4.12.
a
Danger !
Risque d'intoxication par les fumées qui
s'échappent !
Les rallonges qui ne sont pas fixées au mur
ou au plafond peuvent se tordre ou se déta-
cher du fait de la dilatation thermique.
>
Fixez chaque rallonge au mur ou au pla-
fond au moyen d'un collier. La distance
entre deux colliers ne doit pas dépasser la
longueur de la rallonge.
Notice de montage de la ventouse pour ecoVIT exclusiv 0020092584_01
