4 Montage
>
En présence d'une distance au mur comprise entre
50 mm et 150 mm, installez la tôle de soutien du côté
court de la console et, en cas de distance au mur
comprise entre 150 mm et 300 mm, du côté long.
>
Réglez la distance au mur souhaitée et serrez les 4
vis (1, ¬ Fig. 4.70) en position de montage.
7
6

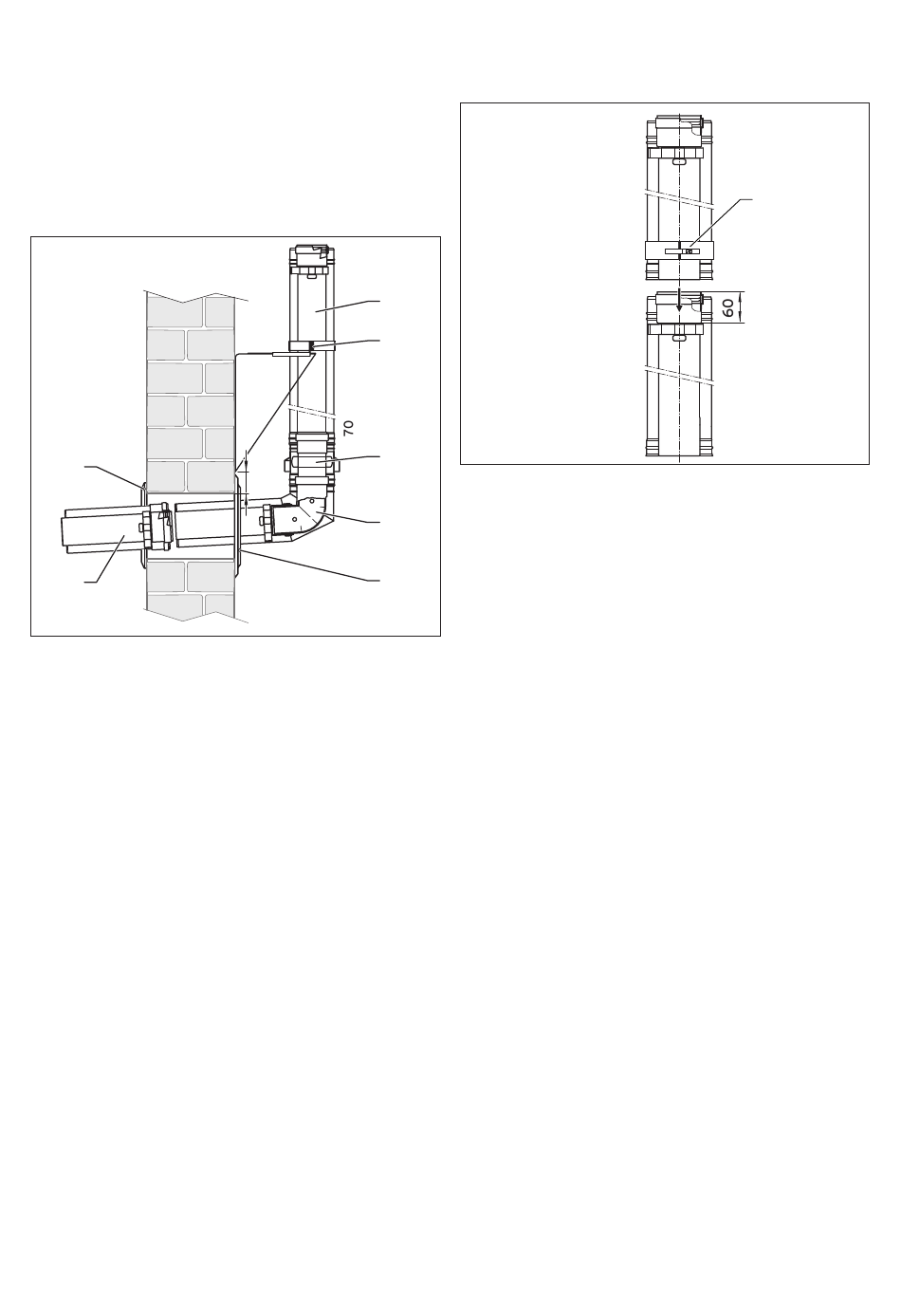

Fig. 4.71 Montage du raccord pour le conduit du murextérieur
Légende
1 Rallonge du mur extérieur
2 Collier de serrage console du mur extérieur
3 Élément d'aspiration d'air
4 Coude de traversée du mur
5 Rosace extérieure, divisée
6 Rallonge intérieure
7 Rosace intérieure
>
Montez la console murale min. 50 mm au-dessus du
trou percé dans le mur afin que la rosace puisse être
montée sur le conduit des fumées.
54
1
2
3
min.
50 mm
4
5
Fig. 4.72 Raccordement des composants pour fumées du
système demur extérieur
>
Installez au préalable le coude de traversée du mur,
l'élément d'aspiration d'air et une rallonge de mur
extérieur.
i
L'ouverture d'aspiration d'air doit se situer au
moins 0,3 m au-dessus de la surface du ter-
rain afin de ne pas être obturée par la neige.
L'élément d'aspiration d'air peut également
être installé à n'importe quelle hauteur au
choix. Les limites sont indiquées dans le
tableau « Longueurs de conduit max. ». Le
conduit doit cependant toujours être placé à
la verticale afin d'empêcher que la pluie pénè-
tre dans les ouvertures d'aspiration d'air. Le
manchon du conduit des fumées doit toujours
être tourné en direction de la bouche de
fumées.
