5 Installation
5.1
Installation des conduites de raccordement
d'eau potable
Afin de raccorder les conduites d'eau potable au ballon
solaire, Vaillant propose différents jeux de tuyauterie
(en accessoire) pour l'installation apparente ou encas-
trée. Il est ainsi possible d'acquérir des accessoires de
raccordement permettant d'obtenir, dans le cas d'un
raccordement à une chaudière à circulation d'eau, une
compensation de tolérance aussi bien verticale qu'hori-
zontale, ce qui garantit une flexibilité suffisante de l'ins-
tallation. La liste des prix en vigueur contient des infor-
mations au sujet des accessoires.
h
Remarque !
Veuillez respecter les instructions jointes aux
accessoires lors du montage des conduites de
raccordement.
Les composants suivants sont nécessaires pour le mon-
tage sur place de la tuyauterie :
– Mélangeur thermostatique d'eau chaude potable
– Si nécessaire, bac d'expansion de l'eau potable
– Si nécessaire, détendeur dans la conduite d'eau froide
– Si nécessaire, freinage à commande par gravité dans
le circuit de chauffage
– Robinets de maintenance
– Le cas échéant pompe de protection anti-légionelles.
Pour un montage des tuyaux effectué par l'exploitant,
un kit d'accessoires (n° de réf. 305 967), composé de
quatre équerres, est disponible.
Ils permettent de raccorder des tuyaux de cuivre
(Ø 15 mm) à l'aide d'un boulonnage de serrage.
Mitigeur thermostatique d'eau chaude
Le mitigeur thermostatique d'eau chaude a pour fonc-
tion de mélanger de l'eau chaude du ballon avec de
l'eau froide à la température souhaitée, entre 30 et
70 °C.
Lors de la mise en fonctionnement de l'installation solai-
re, réglez le mitigeur thermostatique sur la température
maximale souhaitée ; celle-ci restera ainsi constante aux
points de puisage de l'eau chaude.
H
Danger !
Risque de brûlures !
Pour vous protéger efficacement contre les
brûlures, réglez le mélangeur thermostatique
sur < 60 °C puis contrôlez la température au
point de puisage de l'eau chaude.
Notice d'installation et de maintenance auroSTEP plus 0020097006_00
5.2
Installation des raccords solaires

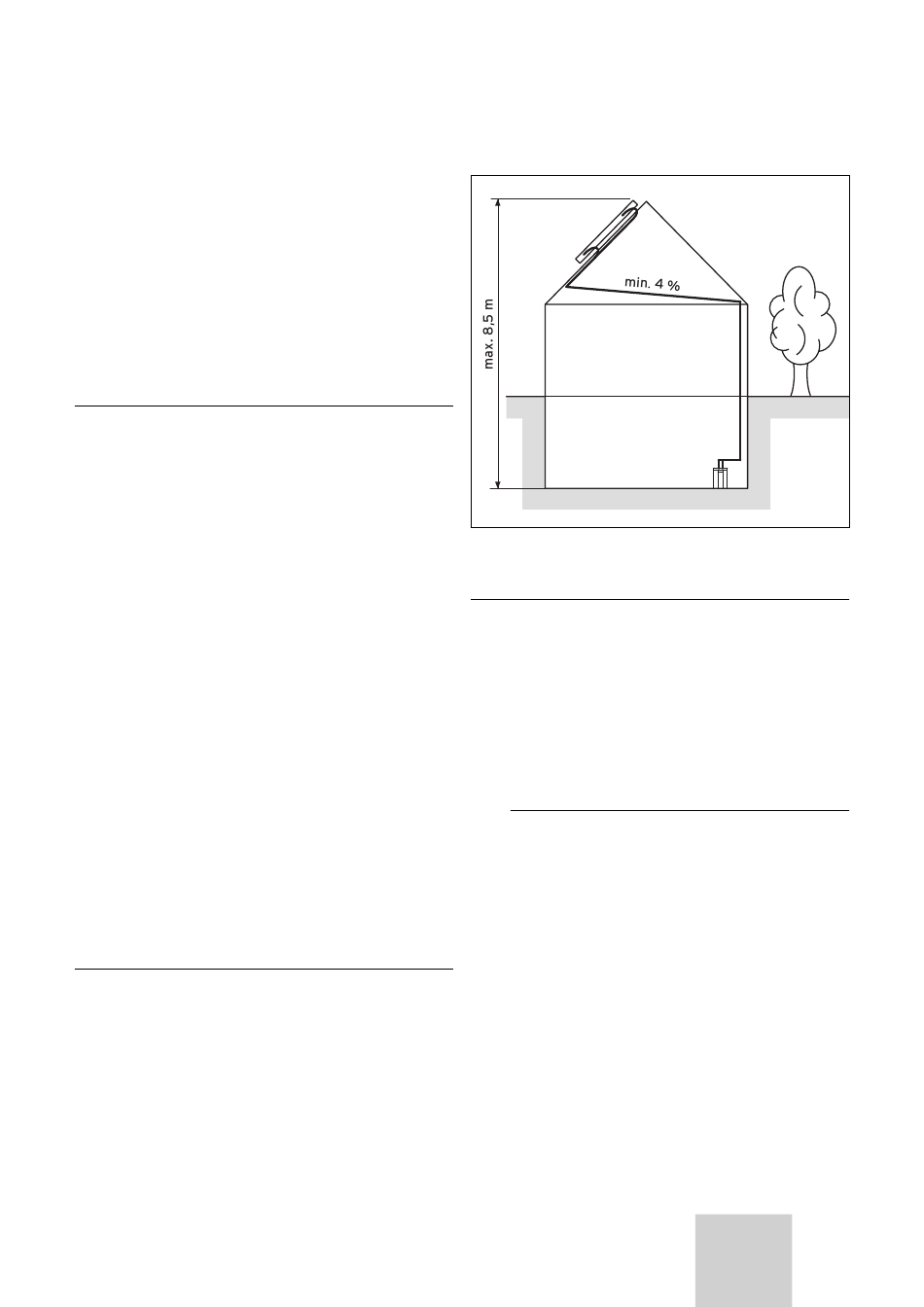

Fig. 5.1 Hauteur de l'installation et inclinaison des conduites
sans « cuve retour solaire »
a
Attention !
La longueur totale des lignes de connexion
entre le champ de capteurs et le ballon solaire
ne doit pas dépasser 40 m, il faut donc utiliser
un « tube solaire en cuivre 2 en 1 » de 20 m
(correspondant à 40 m de longueur au total).
Si la longueur totale des lignes de connexion
dépasse 40 m ou si le diamètre intérieur de la
ligne de jonction est supérieur ou inférieur à
8,4 mm, Vaillant ne peut garantir le bon fonc-
tionnement de l'installation solaire.
Attention !
Vaillant ne peut garantir le bon fonctionnement
de l'installation solaire qu'en cas d'utilisation
du « tube solaire en cuivre 2 en 1 » en tant
que ligne de jonction, longueur de 10 m
(n° réf. 302359) ou de 20 m de long
(n° réf. 302360) et de remplissage de l'instal-
lation solaire avec le fluide caloporteur Vaillant
(n° réf. 302363).
Installation 5
