a
Danger !
Risque de blessure en cas de chute de
pièces !
A partir d'une hauteur verticale de 2 m, une
console murale extérieure s'impose pour
absorber les poussées verticales, afin que le
conduit des fumées d'évacuation ne soit pas
endommagé par une charge excessive.
>
Après un décalage, si nécessaire, installez
une deuxième console murale extérieure
(réf. 00 2004 2749).
a
Danger !
Risque de blessure en cas de chute de
pièces !
La partie du conduit des fumées d'évacuation
dépassant au-dessus du toit doit être suffi-
samment rigide. Aucun décalage ne doit être
prévu entre les deux supports muraux les
plus hauts. Un décalage réduit la rigidité du
conduit d'évacuation des fumées en cas de
vent violent et peut le tordre ou le desserrer.
>
Montez les deux supports muraux les plus
hauts sans décalage.
Notice de montage de la ventouse pour ecoVIT exclusiv 0020092584_01
4.10.3 Montage du conduit des fumées d'évacuation
a
Danger !
Risque d'intoxication par les fumées qui
s'échappent !
Le condensat en stagnation peut endomma-
ger les joints du conduit des fumées.
>
Posez le conduit des fumées horizontal
avec une inclinaison vers l'intérieur de 3°.
3° correspondent à une inclinaison d'env.
50 mm par mètre de conduit.
i
Avant de commencer le montage, déterminez
le parcours de l'évacuation des fumées de
même que le nombre et l'emplacement des
consoles murales et des supports muraux.
Respectez alors le chapitre 4.10.2 Indications
de mesure statiques.
i
Veillez le cas échéant au débord du toit. Utili-
sez si besoin les tuiles creuses pour toit
pentu. Le conduit des fumées doit respecter
une distance de 20 cm par rapport aux fenê-
tres et aux autres ouvertures du mur.

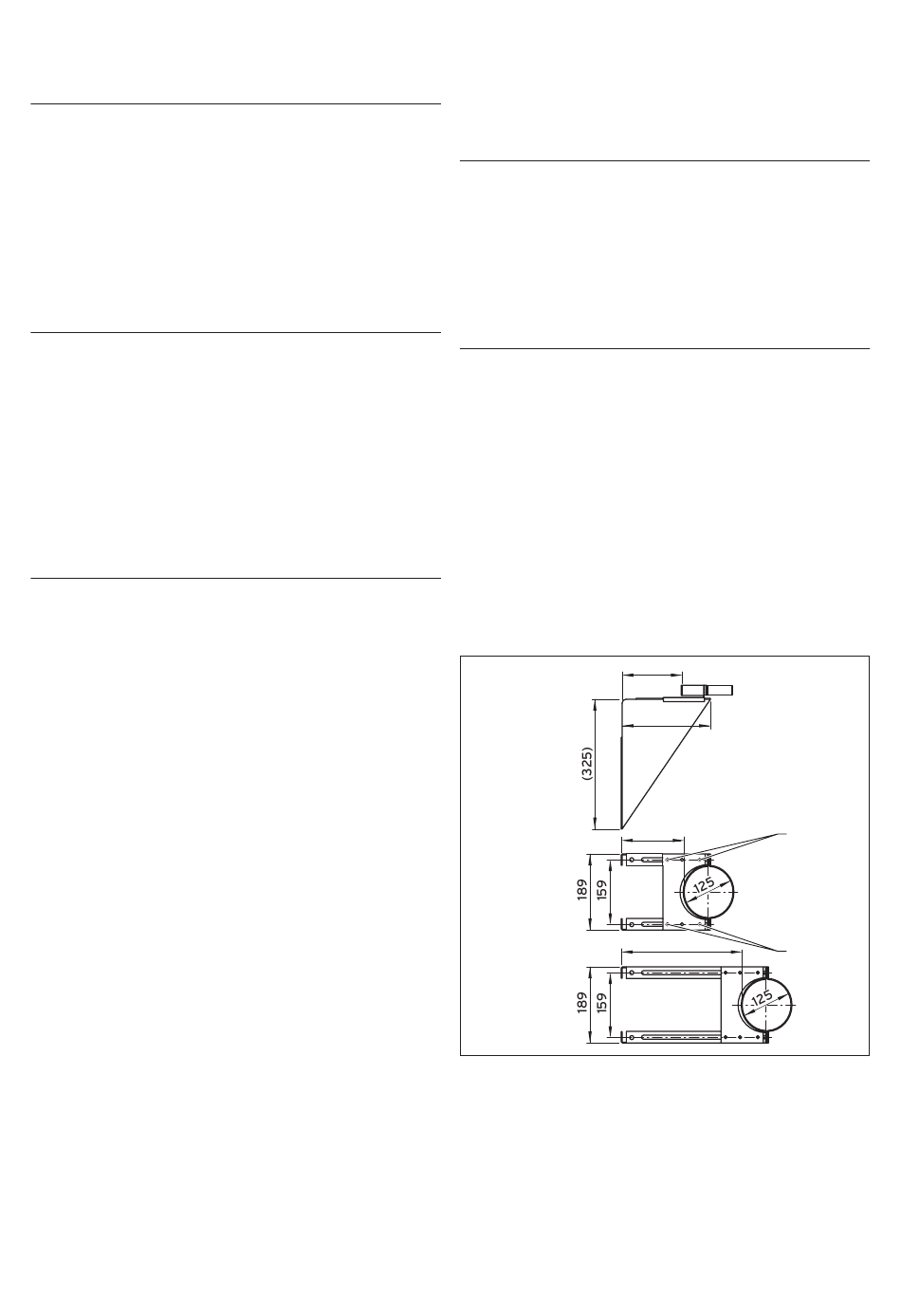

Fig. 4.70 Montage de la console murale
>
Percez un trou d'un diamètre central d'au moins
150 mm.
>
Montez la console murale composée de 2 supports et
d'une tôle de soutien.
Montage 4
150
(220)
150
1
300
1
