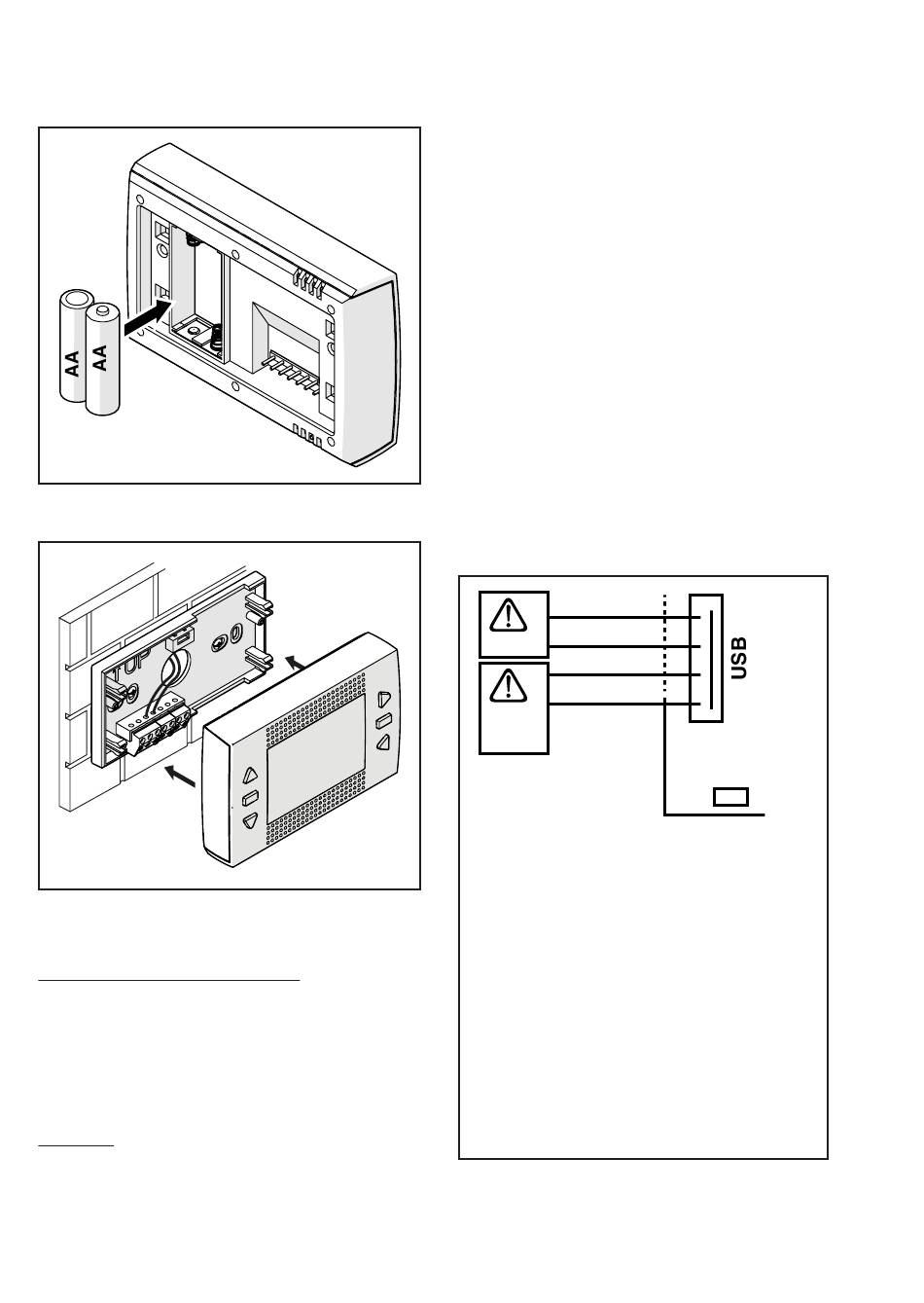

Plaats de 2 bijgeleverde batterijen
type AA. Respecteer de aangeduide
polariteiten.
Monteer RiCLOUD op zijn basis;
Installatie WiFi Box
Beschrijving van de WiFi Box
De WiFi Box is een voorwerp dat enkel en
uitsluitend via radiofrequentie (wireless)
communiceert met de thermostaat
RiCLOUD of met de Ontvanger RF ketel.
OUTPUTS
De WiFi Box bevat een relais (zie pagina
213) die de relais van de daarmee
verbonden thermostaat
repliceert. Het is gesloten (ON) als
minstens 1 van de relais van RiCLOUD
gesloten is, en het is open (OFF) wanneer
alle relais van RiCLOUD open zijn (OFF).
De WiFi Box heeft intern de mogelijkheid
om bekabeld aangesloten worden via
OTBus van de ketel. De WiFi Box wordt
in dit geval een wireless ontvanger van
een bediening OTBus. Alle informatie
die beschikbaar is in RiCLOUD op het
kanaal OTBus wordt gerepliceerd naar de
ontvanger die ze op zijn beurt via kabel
naar de ketel zendt. Het betreft dus een
communicatie van complexe informatie
in radiofrequentie.
De uitgangen relais en OTBus worden op
de WiFi Box aangeduid met OUTPUTS, en
zijn beschikbaar via stekker type USB.
Vervolgens worden de positie en de
2 uitgangen van de stekker type USB
aangeduid.
230 V
nooit
230 V
USB Outputs/Boiler:
TA droog contact
ON/OFF Relay
max 2A bij 30VDC
max 0,25A bij 230VAC
Contact protocol OTBus
nooit 230V
Voeding:
USB mini B 5V - 1A
WiFi: IEEE 802.11 b/g/n - 2,4 GHz
Radiofrequentie: 868 MHz
Verbruikt vermogen: 0,5 W
Er worden 2 USB-kabels bijgeleverd;
de ene voor de voeding van het USB-
RiCLOUD
stroomvoorzieningstoestel
152
TA zwart
TA zwart
OT rood
OT rood
USB
mini B
en de
