- Page 1 TABLEAU DE COMMANDE RIELLOtech PRIME INSTRUCTIONS POUR L'UTILISATEUR, POUR L'INSTALLATEUR ET POUR LE SERVICE D'ASSISTANCE TECHNIQUE...
- Page 2 : RIELLOtech CLIMA COMFORT, RIELLOtech CLIMA TOP, RIELLOtech CLIMA MIX, RIELLOtech PRIME and RIELLOtech PRIME ACS sont conformes à la directive européenne 2004/108/CE (compatibilité électromagnétique), à la direc- tive européenne 2006/95/CE (basse tension) et aux normes européennes suivantes : EN 60730-1:2000 Dispositifs de commande électrique automatiques à...
- Page 3 à ajouter ni à vos compétences ni à vos capacités techniques, nous avons quand même souhaité rédiger la présente notice afin de fournir certaines informations que nous jugeons nécessaires pour une installation correcte et plus facile de l'appareil. Cordialement. Riello S.p.A. GAMME MODÈLE CODE RIELLOtech PRIME 20010820...
-
Page 4: Table Des Matières
SOMMAIRE Avertissements généraux Règles fondamentales de sécurité Description de l'appareil Identification Données techniques Accessoires Réception du produit Dimensions et poids Montage Accès aux composants internes Raccordements électriques Positionnement des sondes Schémas électriques Structure Description fonctionnelle Informations utiles Ces symboles sont utilisés dans certaines parties de cette notice : = actions nécessitant des précautions particu- lières et une préparation adéquate... -
Page 5: Avertissements Généraux
AVERTISSEMENTS GÉNÉRAUX Une fois l'emballage retiré, s'assurer que la fourniture n'a Le constructeur décline toute responsabilité contractuelle pas subi de dommages et qu'elle est complète. Si tel n'est et extracontractuelle en cas de dommages causés à pas le cas, contacter l'Agence ayant vendu l'appareil. des personnes, des animaux ou des biens et dus à... -
Page 6: Description De L'appareil

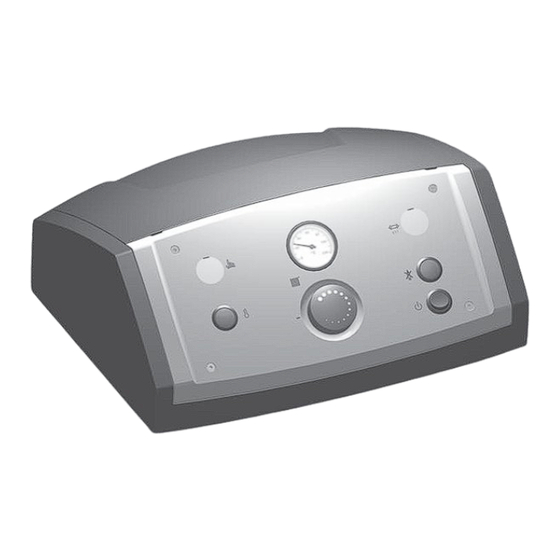

Pour les raccordements électriques aux composants et au brûleur, se référer aux indications de page 12 et aux instructions spécifiques accompagnant chaque composant et le brûleur. IDENTIFICATION Le tableau de commande RIELLOtech PRIME peut être identifié par : P A N L L O - le N°... -
Page 7: Données Techniques
DONNÉES TECHNIQUES Description RIELLOtech PRIME Alimentation électrique 230 (+/-10%) ~ 50 V ~ Hz Courant maxi Interrupteur principal (bipolaire) 250 ~ 10(4) V ~ A Fusible de protection 250 ~ 6,3 T V ~ A Puissance absorbée Lampes de signalisation Thermostat de sécurité... -
Page 8: Réception Du Produit
RÉCEPTION DU PRODUIT Le tableau de commande RIELLOtech PRIME est fourni emballé dans une boîte en carton contenant aussi la notice d'instructions. P A N L L O L L O L T T T A B L E A... -
Page 9: Montage
MONTAGE Le tableau RIELLOtech PRIME peut être installé, lorsque cela est prévu, au-dessus de la chaudière ou sur un des pan- neaux latéraux. Pour l'installation, vérifier le type de découpe prévue sur le panneau supérieur ou latéral de la chaudière. -
Page 10: Installation Horizontale
installation HORIZONTALE D I È D I È H A U H A U L A C L A C A N T A N T D E V D E V au doigt de gant au doigt de gant sur le générateur sur le générateur installation VERTICALE... -
Page 11: Accès Aux Composants Internes
Dérouler avec précaution les capillaires des thermostats et les faire passer dans les passe-fils prévus à cet effet. Introduire les bulbes des capillaires dans les doigts de gant prévus sur la chaudière et les bloquer de manière appropriée. Utiliser des colliers de fixation pour accrocher et soutenir les capillaires. -
Page 12: Raccordements Électriques
RACCORDEMENTS ÉLECTRIQUES Les raccordements électriques doivent être réalisés par une entreprise habilitée, conformément à la loi italienne n°37 du 22 janvier 2008, selon les indications figurant ci-après. - Effectuer les raccordements des divers dispositifs en Il est obligatoire : se référant au chapitre « SCHÉMAS ÉLECTRIQUES ». 1 - d'employer un disjoncteur magnétothermique - Pour assurer la protection des câbles contre l'arra- unipolaire,... -
Page 13: Positionnement Des Sondes
POSITIONNEMENT DES SONDES RIELLOtech PRIME Tm - Bulbe Thermostat de température minimale TS - Bulbe Thermostat de Sécurité TR - Bulbe Thermostat de Réglage TeC - Bulbe thermomètre de chaudière TA - Thermostat d'ambiance AE - Alimentation électrique 230 V~ 50 Hz MI - Départ installation... -
Page 14: Schémas Électriques
SCHÉMAS ÉLECTRIQUES MO1-1 110°C MO1-4 MO1-5 30-82°C MO2-5 MO2-4 MO2-1 MO2-6 MO2-7 MO2-3 MO2-8 MO2-2 MO1-2 30-90/R40°C MO2-9 MO1-3 L1-N-PE Alimentation électrique 230 V ~ 50 Hz Fusible de protection 6,3 AT Interrupteur principal Thermostat de sécurité à réarmement manuel (110°C) Thermostat de réglage (30-82°C) Thermostat de température minimale (30-90/R40°C) Contact relais... -
Page 15: Structure
STRUCTURE 1 - Lampe de signalisation surchauffes 2 - Thermostat de sécurité à réarmement manuel (110°C) 3 - Thermostat de réglage 4 - Thermomètre de chaudière 5 - Fusible 6 - Lampe de signalisation mise en sécurité brûleur 7 - Interrupteur bipolaire ON/OFF 8 - Bulbe Thermostat de température minimale (Tm) (accessible de l'intérieur) 9 - Bulbe thermostat de sécurité... -
Page 16: Description Fonctionnelle
DESCRIPTION FONCTIONNELLE Le tableau de commande RIELLOtech PRIME est équipé de 3 thermostats électromécaniques homologués, d'un ther- momètre, d'un interrupteur principal, de lampes de signalisation et d'un fusible de protection. Interrupteur principal du tableau ( b ) Transfert l'alimentation électrique aux dispositifs et aux appareils raccordés au tableau de commande. -
Page 17: Informations Utiles
