Chauffage de la poignée et chauffage
du carburateur CS2186
Certaines tronçonneuses sont équipées d'un chauffage
des poignées et du carburateur et comprennent les
éléments suivants :
• Générateur.
• Interrupteur.
• Élément chauffant dans la poignée arrière.
• Étrier de poignée avec élément chauffant.
• Élément chauffant du carburateur.
• Thermostat.
Recherche de pannes
La recherche de pannes peut être effectuée avec la
plupart des éléments montés sur la tronçonneuse. La
recherche pannes nécessite :
- Un ampèremètre; - Un ohmmètre;
- Un vaporisateur de refroidissement
La panne la plus courante est l'oxydation des contacts
de l'élément chauffant dans la poignée arrière et du
contact de l'interrupteur. La recherche de pannes
s'effectue de la manière suivante :
Élément chauffant dans la poignée arrière
Diviser le raccord de câble au niveau du point B (voir la
fig. 10). Retirer l'interrupteur à l'aide d'un tournevis (voir la
fig. 9). Mettre l'interrupteur sur la position "0". Nettoyer les
contacts D, E, F et G (voir la fig. 10). Mesurer la
résistance entre les points B et F, entre D et C et entre E
et C (voir la fig. 10). La résistance des deux éléments
chauffants doit être de 0,6-2,4 ohm. Entre D et C et entre
E et C, la résistance doit être de 0,3-1,2 ohm.
Remplacer l'élément si les valeurs diffèrent.
Étrier de poignée avec élément chauffant
Mesurer la résistance du serpentin chauffant de l'étrier de
la poignée entre les points A et B. (voir la fig. 10).
L'ohmmètre doit indiquer 3-4 ohm. Si la valeur est
supérieure, changer l'étrier de la poignée.
Générateur
Mesurer la résistance du générateur entre les points G et
H(voir la fig. 10). L'ohmmètre doit indiquer 0,3-1,3 ohm.
Si la valeur est supérieure, changer le générateur.
Interrupteur
Détacher un des raccords de l'interrupteur et connecter
un ohmmètre entre les points F et G (voir la fig. 10).
L'ohmmètre doit indiquer plus de 1000 ohm quand
l'interrupteur est sur la position "0". L'ohmmètre doit
indiquer au maximum 0,1 ohm quand l'interrupteur est sur
la position "1". Remplacer l'interrupteur si les valeurs
différent.
Élément chauffant du carburateur
Mesurer la résistance de l'élément chauffant du carbura-
teur au niveau de L et J. L'ohmmètre doit indiquer 3-10
ohm. Remplacer l'élément chauffant si les valeurs diffèrent.
Thermostat
Détacher le câble de terre J. Mesurer à l'aide d'un
ampèremètre entre J et K. Démarrer la tronçonneuse et la
faire tourner à environ 10 000 tours/min. L'ampèremètre
doit indiquer 0 pour une température de l'air de 15; C ou
supérieure. Refroidir le thermostat avec le vaporisateur de
refroidissement. L'ampèremètre doit indiquer 2 A à 10 000
tours/min. Remplacer le thermostat si les valeurs diffèrent.
Remonter tous les éléments.
SYSTÈME ÉLECTRIQUE

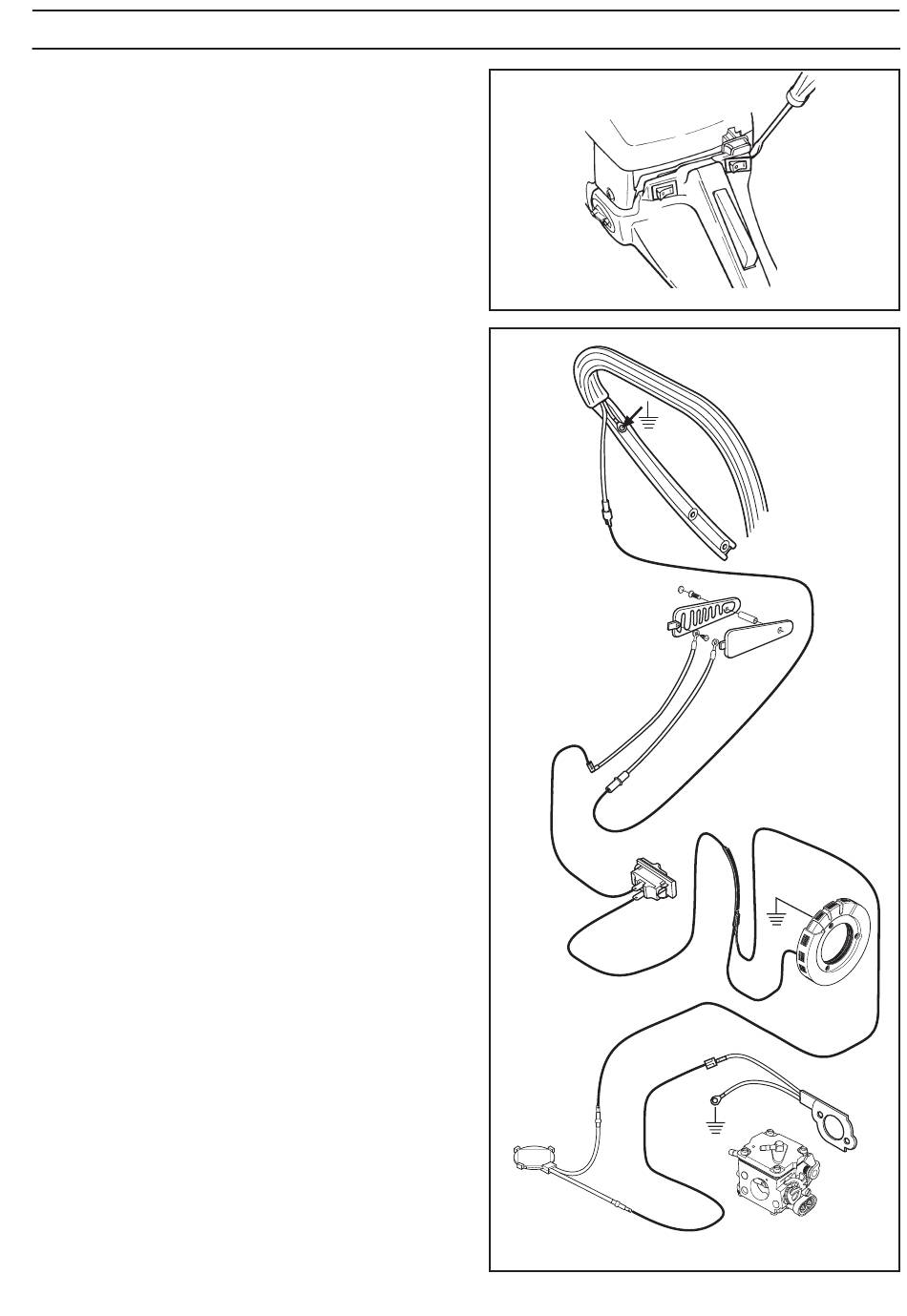

Fig. 9
A
B
F
G
Fig. 10
C
D
E
H
L
J
K
Français – 23
