Frein De Chaîne; Équipement De Sécurité - Jonsered CS 2186 Manuel D'atelier

Frein de chaîne
Démontage
1. Commencer par démonter les éléments suivants :
• La chaîne et le guide-chaîne. Voir le manuel d'utilisation.
• L'embrayage centrifuge. Voir page 23.
2. Repousser vers l'avant la protection anti-rebond de telle
sorte que le frein de chaîne soit en positionserrée.

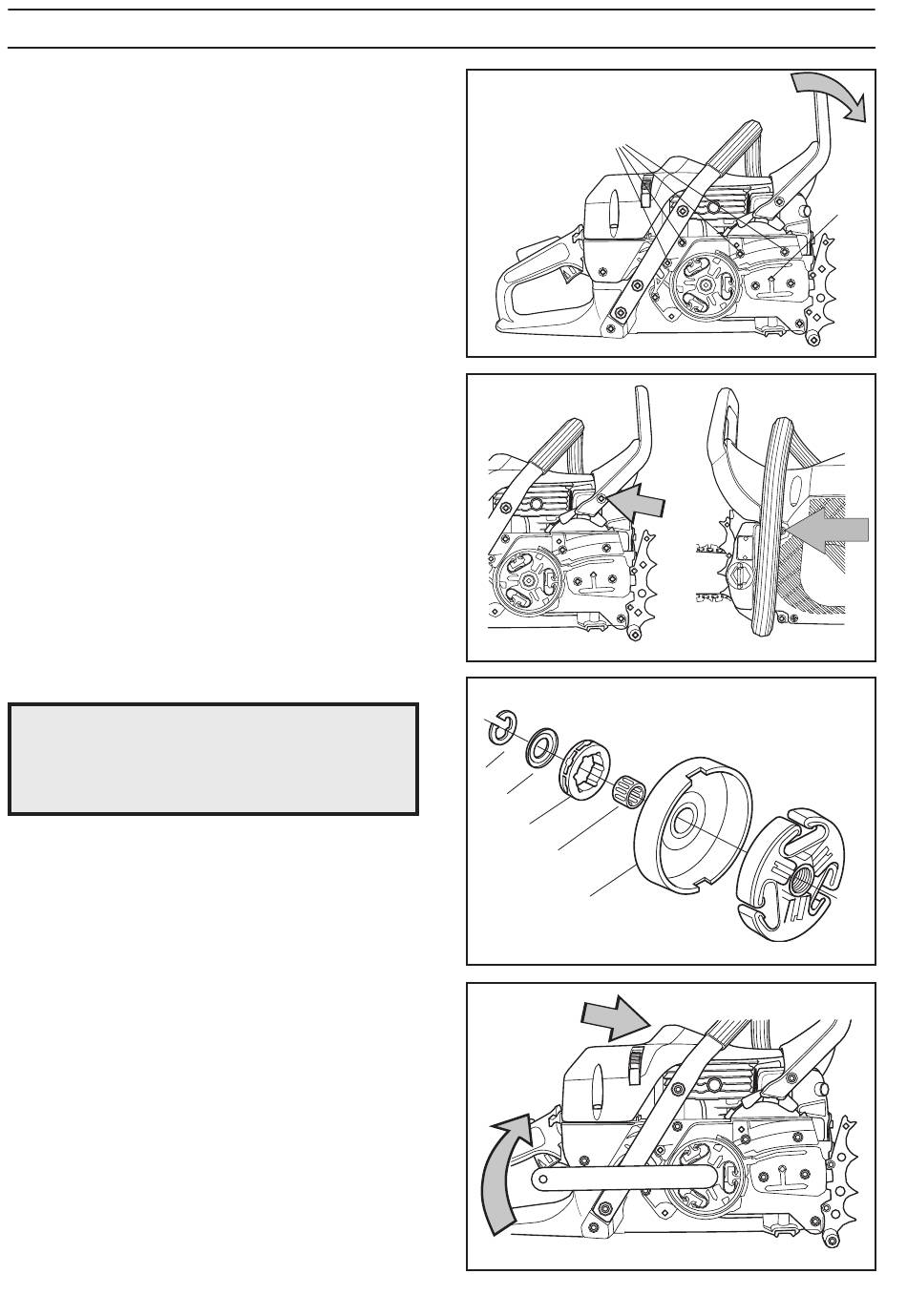

Voir la fig. 1.
3. Démonter la protection anti-rebond en desserrant les
deux vis. Noter la présence de la douille sur le côté
lanceur. Voir la fig. 2.
4. Démonter la plaque de guidage de la chaîne (A).
Voir la fig. 1.
5. Démonter la bague de blocage (C) avec la rondelle (D)
et retirer le tambour d'embrayage (E) avec le palier à
aiguilles (F) et le pignon de la chaîne (G). Voir la fig. 3.
6. Démonter la bougie et monter la butée de piston.
Démonter l'embrayage à l'aide de l'outil d'embrayage.
Attention – filetage à gauche. Visser dans le sens de la
flèche selon la fig. 4.
7. Retirer les quatre vis (B) et le capot au dessus du
mécanisme du frein de chaîne. Voir la fig. 1.
!
AVERTISSEMENT !
Vérifier que le frein est bien serré. Autre-
ment, le ressort de pression risque de
sauter et d'occasionner des blessures
personnelles.
8. Enfoncer la douille de blocage (C fig. 5) et retirer en
même temps le levier (D fig. 5) à l'aide d'un tournevis.
9. Démonter le ressort de pression en le dégageant
sur le côté arrière à l'aide d'un tournevis. Voir la fig. 6.
10.Démonter l'articulation (E) avec sa bande de frein.
Voir la fig. 6.
11. Démonter la bande de frein de sur l'articulation.
12.Retirer la douille de blocage (C) avec le ressort.
Voir la fig. 5.
14 – Français
ÉQUIPEMENT DE SÉCURITÉ
B
Fig. 1
Fig. 2
C
D
G
F
E
Fig. 3
Fig. 4
A
