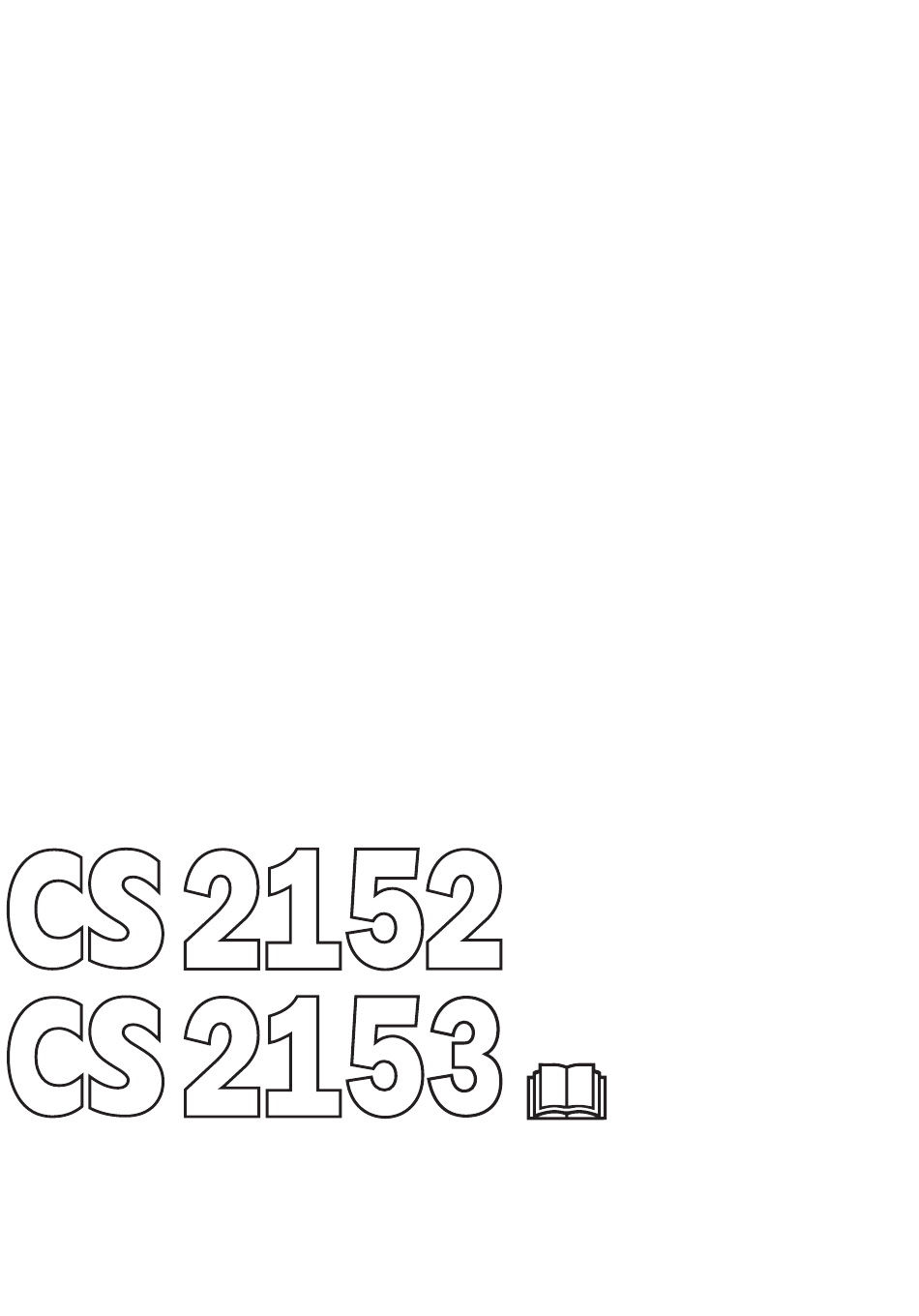

- Page 1 Man uel d’utilisation Lire attentiv ement et bien assimiler le manuel d’utilisation avant d’utiliser la machine. CS 2152 CS 2153...
-
Page 2: Explica Tion Des Symboles
EXPLICA TION DES SYMBOLES Symboles sur la mac hine: Symboles dans le man uel: A VERTISSEMENT! Cette tronçonneuse Couper le moteur a vant tout contrôle ou peut être dangereuse! Une utilisation réparation en plaçant le bouton d’arrêt sur erronée ou négligente peut occasionner la position STOP. -
Page 3: Table Des Matières
SOMMAIRE Sommaire EXPLICA TION DES SYMBOLES Symboles sur la machine: ..........2 Symboles dans le manuel: ..........2 SOMMAIRE Sommaire ..............3 INTR ODUCTION Cher client, ..............4 Q UELS SONT LES COMPOSANTS? Quels sont les composants de la tronçonneuse? ..5 INSTR UCTIONS GÉNÉRALES DE SÉCURITÉ... -
Page 4: Intr Oduction
En cas de vente de la machine, ne pas oublier de remettre le manuel d’utilisation au nouveau propriétaire. Bonne chance avec votre nouveau produit Jonsered! Jonsered travaille continuellement au développement de ses produits et se réserve le droit d’en modifier, entre autres, la conception et l’aspect sans préavis. -
Page 5: Q Uels Sont Les Composants
Q UELS SONT LES COMPOSANTS? Quels sont les composants de la tronçonneuse? 1 Capot de cylindre 16 Patin d’ébranchage 2 Poignée avant (Aide à l’abattage) 17 Capteur de chaîne 3 Arceau protecteur 18 Carter d’embrayage 4 Lanceur 19 Poignée arrière avec protection de la main droite 5 Réservoir d’huile pour chaîne 20 Commande de l’accélération 6 Poignée de lanceur... -
Page 6: Instr Uctions Générales De Sécurité
INSTR UCTIONS GÉNÉRALES DE SÉCURITÉ Mesures à prendre a vant de mettre Impor tant! en usage une tronçonneuse neuve IMPOR TANT! • Lisez attentivement ce manuel d’utilisation. La machine est conçue pour le sciage du bois seulement. • Vérifier le montage et le réglage de l’outil de coupe. Voir les instructions au chapitre Montage. -
Page 7: Équipement De Protection Personnelle
INSTR UCTIONS GÉNÉRALES DE SÉCURITÉ V otre revendeur, votre établissement de formation forestière Porter des vêtements près du corps et ne risquant pas de et votre bibliothèque peuvent vous renseigner sur le matériel gêner les mouvements. de formation et les cours disponibles. IMPOR TANT! Des étincelles peuvent être produites par le silencieux, le guide-chaîne ou la chaîne par exemple. - Page 8 INSTR UCTIONS GÉNÉRALES DE SÉCURITÉ • Pousser l’arceau (B) vers l’avant pour activer le frein de • Tirer l’arceau vers l’arrière contre la poignée avant pour chaîne. désactiver le frein de chaîne. • Ce mouvement actionne un mécanisme à ressort qui tend •...
- Page 9 INSTR UCTIONS GÉNÉRALES DE SÉCURITÉ Ma main active-t-elle toujours le frein de Capteur de chaîne chaîne en cas de rebond? Le capteur de chaîne est construit pour rattraper une chaîne qui a sauté ou s’est brisée. Dans la plupart des cas, ces Non.
-
Page 10: Bouton D'arrêt
INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ Le sciage de bois durs (la plupart des feuillus) produit Dans les régions chaudes et sèches, les risques d'incendie davantage de vibrations que celui des bois tendres (la plupart sont élevés. Ces régions disposent parfois d'une législation des conifères). -
Page 11: Équipement De Coupe Anti-Rebond
Jonsered. Voir le chapitre Caractéristiques techniques pour les combinaisons chaîne/guide-chaîne recommandées. -
Page 12: Affûtage Et Réglage De L'épaisseur Du Copeau De La Chaîne
INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ • Nombre de maillons entraîneurs (pce) Il est très difficile d’affûter correctement une chaîne de tronçonneuse sans outils spéciaux. Nous recommandons donc d’utiliser notre gabarit d’affûtage qui assure un affûtage permettant une réduction du risque de rebond et des performances de coupe optimales. -
Page 13: Tension De La Chaîne
INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ Tension de la chaîne Généralités sur le réglage de l’épaisseur du copeau • Quand la dent est affûtée, l’épaisseur du copeau (=profondeur de coupe) diminue. Pour conserver une capacité de coupe maximale, le limiteur d’épaisseur du copeau doit être abaissé... -
Page 14: Lubrification De L'équipement De Coupe
INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ Lubrification de l’équipement de coupe Contrôle de la lubrification de la chaîne • Vérifier la lubrification à chaque plein d’essence. Voir les instructions au chapitre Lubrification du pignon de nez du AVERTISSEMENT! Une lubrification guide-chaîne. insuffisante de l’équipement de coupe augmente le risque de rupture de chaîne et Diriger le nez du guide sur un objet fixe clair à... -
Page 15: Pignon D'entraînement
INSTRUCTIONS GÉNÉRALES DE SÉCURITÉ Pignon d’entraînement Guide-chaîne Vérifier régulièrement: Le tambour d’embrayage est muni de l’un des pignons d’entraînement suivants: • Qu’il n’y a pas de bavures sur les côtés extérieurs de la gorge. Les limer au besoin. A Spur (soudé sur le tambour) B Rim (remplaçable) •... -
Page 16: Montage Du Guide-Chaîne Et De La Chaîne
MONTAGE Montage du guide-chaîne et de la Tendre la chaîne en tournant la vis du tendeur de chaîne vers la droite à l’aide de la clé universelle. Tendre la chaîne jusqu’à chaîne ce qu’elle ne pende plus sous le guide. AVERTISSEMENT! Utiliser des gants pour toute manipulation de la chaîne. -
Page 17: Carburant
MANIPULATION DU CARBURANT Carburant Rapport de mélange 1:50 (2%) avec huile deux temps JONSERED. Remarque! La machine est équipée d’un moteur deux temps et doit toujours être alimentée avec un mélange d’essence et 1:33 (3%) avec d’autres huiles conçues pour des moteurs d’huile deux temps. -
Page 18: Remplissage De Carburant
MANIPULATION DU CARBURANT Remplissage de carburant • Avant de mettre la machine en marche, la déplacer à au moins 3 mètres de l’endroit où a été fait le plein. AVERTISSEMENT! Les mesures de sécurité ci-dessous réduisent le risque d’incendie: Ne fumez jamais ni ne placez d’objet chaud à proximité... -
Page 19: Moteur Froid
DÉMARRAGE ET ARRÊT Démarrage et arrêt Toujours utiliser le décompresseur au démarrage. Une fois le moteur lancé, le décompresseur se remet automatiquement en position initiale. AVERTISSEMENT! Contrôler les points suivants avant la mise en marche: Le frein de chaîne doit être activé lors du démarrage de la tronçonneuse afin de réduire le risque de contact avec la chaîne en rotation. - Page 20 DÉMARRAGE ET ARRÊT Remarque! Réinitialiser le frein de chaîne en poussant la gauchers, doivent la tenir ainsi.Tenez fermement en protection anti-rebond contre l’étrier de la poignée. La entourant la poignée de la tronçonneuse avec les pouces tronçonneuse est maintenant prête à être utilisée. et les autres doigts.
-
Page 21: Avant Chaque Utilisation
TECHNIQUES DE TRAVAIL Avant chaque utilisation: Règles élémentaires de sécurité 1 Bien observer la zone de travail: • S’assurer qu’aucune personne, aucun animal ou aucun autre facteur ne risque de gêner l’utilisateur de la machine. • S’assurer que les susnommés ne risquent pas d’entrer en contact avec la chaîne de la tronçonneuse ou d’être blessés par la chute de l’arbre coupé. - Page 22 TECHNIQUES DE TRAVAIL si cela n’est pas dangereux en soi, vous pouvez être surpris et perdre le contrôle de la tronçonneuse. Ne sciez jamais des branches ou des billes empilées sans les séparer. Sciez seulement une bille ou un morceau à la 6 Pour se déplacer, bloquer la chaîne avec le frein de fois.
-
Page 23: Technique De Base Pour La Coupe
TECHNIQUES DE TRAVAIL 8 Il importe de résister à la poussée en arrière du guide- Avant toute opération de sciage, observer les cinq chaîne. En effet, si le guide-chaîne est repoussé facteurs suivants: suffisamment en arrière pour que la zone de rebond du 1 Ne pas coincer l’outil de coupe dans l’entaille. - Page 24 TECHNIQUES DE TRAVAIL Sciage Une extrémité du tronc repose sur un support. Risque important de fendage. AVERTISSEMENT! N’essayez jamais de scier des billes empilées ou serrées les unes contre les autres. Vous augmenteriez considérablement le risque de rebond et de blessures graves et même mortelles.
-
Page 25: Techniques D'abattage
TECHNIQUES DE TRAVAIL Techniques d’abattage Il convient avant tout éviter que l’arbre abattu ne s’accroche à un autre arbre. Décrocher un arbre coincé dans un autre peut síavérer très dangereux et présente un grand risque IMPORTANT! L’abattage d’un arbre demande beaucoup díaccident. - Page 26 TECHNIQUES DE TRAVAIL Abattage Trait de chute Le trait de chute se fait de l’autre côté du tronc et doit être parfaitement horizontal. Se tenir à gauche de l’arbre et utiliser AVERTISSEMENT! Il est déconseillé aux la méthode tirée. utilisateurs non expérimentés d’abattre un arbre dont le diamètre du tronc est supérieur Placer le trait de chute à...
-
Page 27: Solution À Un Abattage Raté
TECHNIQUES DE TRAVAIL Une fois l’encoche et le trait de chute terminés, l’arbre Ne travaillez jamais sous un arbre abattu resté coincé dans commence à tomber de lui-même ou à l’aide d’un coin ou d’un un autre arbre. bras de levier. Nous recommandons une longueur de guide-chaîne supérieure au diamètre du tronc, pour que le trait de chute et Le plus sûr est d’utiliser un treuil. -
Page 28: Mesures Anti-Rebond
TECHNIQUES DE TRAVAIL Si vous devez sciez à travers l’arbre/la branche, faites trois Le rebond ne peut se produire que quand la pointe ou nez du découpes de 3 à 5 cm de profondeur à 3 cm d’intervalle. guide-chaîne (zone de rebond) touche un objet quelconque. Continuez à... -
Page 29: Généralités
à l’accélération, au régime d’emballement, etc. Conditions Les caractéristiques techniques de cette machine Jonsered assurent des émissions de gaz nocifs réduites au minimum. • Toutes ces opérations de réglage doivent être effectuées avec un filtre à... -
Page 30: Pointeau H De Haut Régime
ENTRETIEN Pointeau H de haut régime Contrôle de l’arceau protecteur Le moteur est réglé à l’usine sur un niveau intermédiaire. En cas de travail à des hauteurs élevées ou de nouvelles conditions climatiques, thermiques et d’humidité, il peut Vérifier que l’arceau est intact et sans aucun défaut apparent s’avérer nécessaire d’effectuer un léger réglage du tel que fissures. -
Page 31: Protection De La Main Droite
ENTRETIEN Capteur de chaîne Tenir fermement la tronçonneuse des deux mains, les doigts et le pouce épousant bien les poignées. Vérifier que le capteur de chaîne est en bon état et qu’il est bien fixé dans le corps de la tronçonneuse. Donner le plein régime puis activer le frein de chaîne en poussant le poignet gauche contre l’arceau protecteur. -
Page 32: Silencieux
ENTRETIEN Silencieux Lanceur AVERTISSEMENT! Le ressort de rappel est tendu et risque, en cas de manipulation Ne jamais utiliser une machine dont le silencieux est imprudente, de sortir du boîtier et de causer défectueux. des blessures. Observez la plus grande prudence lors du remplacement du ressort de démarrage ou de la corde de lanceur. -
Page 33: Filtre À Air
Monter la poulie du lanceur et tendre le ressort de rappel. Une tronçonneuse JONSERED peut être équipée de différents types de filtre à air suivant le lieu de travail, le temps qu’il fait, la saison, etc. -
Page 34: Graissage Du Pignon D'entraînement Du Guide
ENTRETIEN Graissage du pignon d’entraînement Système de refroidissement du guide La machine est équipée d’un système de refroidissement permettant d’obtenir une température de fonctionnement Lubrifier le pignon du guide à chaque plein d’essence. Utiliser aussi basse que possible. pour cela une burette spéciale et une graisse pour roulement Le système de refroidissement est composé... -
Page 35: Utilisation Hivernale
ENTRETIEN Utilisation hivernale Poignées chauffantes Lors de l’utilisation par temps froid et en neige poudreuse, (CS 2152W, CS 2153W) des troubles de fonctionnement peuvent apparaître, dus à: Sur les modèles portant la désignation W, aussi bien la • Un moteur trop froid. poignée anneau avant que la poignée arrière sont chauffées par des éléments électriques. -
Page 36: Schéma D'entretien
ENTRETIEN Schéma d’entretien La liste ci-dessous indique l’entretien à effectuer sur la machine. La plupart des points sont décrits à la section Entretien. Entretien quotidien Entretien hebdomadaire Entretien mensuel Inspectez le degré d’usure du ruban de Contrôlez chaque semaine le système de freinage du frein de chaîne. -
Page 37: Caractéristiques Techniques
Type de pompe à huile Automatique Automatique Poids 5,0: CS 2152, CS 2152 C 5,1: CS 2153, CS 2153 C Tronçonneuse sans guide, ni chaîne et avec réservoirs vides, kg 5,1:CS 2152 W, CS 2152 5,2: CS 2153 WH, CS 2153 WH, CS 2152 CWH Émissions sonores (voir rem. -
Page 38: Combinaisons Guide-Chaîne Et Chaîne
CARACTÉRISTIQUES TECHNIQUES Combinaisons guide-chaîne et chaîne Les combinaisons de guides et chaînes suivantes sont recommandées et homologuées pour votre tronçonneuse. La chaîne Jonsered H30 est de type antirebond (chaîne classifiée de type à faible rebond selon ANSI B175.1). Guide-chaîne Chaîne... -
Page 39: Assurance De Conformité Ue
8, paragraphe 2c de la directive machines (98/37/CE). Les certificats du contrôle de type UE selon l’annexe VI ont les numéros: 404/07/1170 – CS 2153, CS 2153 WH, CS 2153 C, CS 2153 CWH, 404/02/898 – CS 2152, CS 2152W, CS 2152WH, 404/02/898 –... - Page 40 1150419-31 ´®z+RI}¶1X¨ ´®z+RI}¶1X¨ 2007-05-03...
