Système d'allumage
Démontage

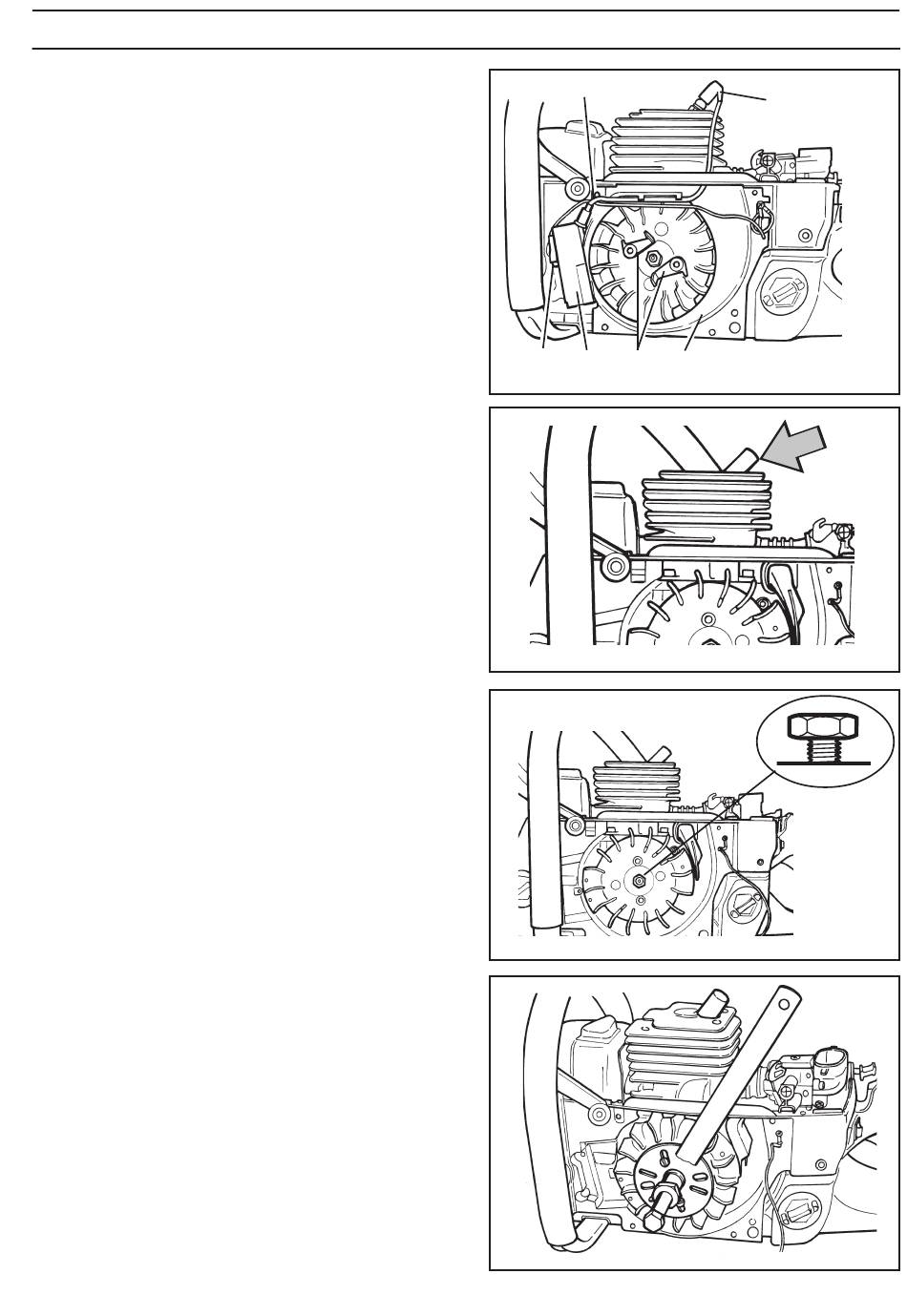

1. Démonter le carter du cylindre et le lanceur.
Voir page 16.
2. Débrancher le câble bleu (A) (qui va au bouton d'arrêt) du
module d'allumage (B). Voir la fig. 1.
3. Débrancher le câble d'allumage (C) de la bougie et
libérer les deux câbles du rail de guidage (D) avant de
retirer le rail de guidage. Voir la fig. 1.
4. Retirer les deux vis M5 et enlever le module d'allumage
B Voir la fig. 1.
5. Démonter les deux cliquets d'entraînement (E).
Voir la fig. 1 et la fig 6.
6. Démonter la bougie et monter la butée de piston dans
le trou de la bougie. Voir la fig. 2.
7. Desserrer l'écrou du rotor volant. Visser l'écrou jusqu'à
ce qu'il soit au même niveau que l'extrémité extérieure
sur le filetage de l'arbre. Voir la fig. 3.
8. Monter l'extracteur du rotor volant. Visser les deux
vis M5x25 d'environ 10 tours. Tirer la vis du milieu et
retenir avec la poignée jusqu'à ce que le rotor volant se
dégage. Voir la fig. 4.
9. Retirer l'extracteur, l'écrou, la rondelle et le rotor volant.
Nettoyage et contrôle
Nettoyer tous les éléments, particulièrement le cône de
l'arbre et du rotor volant.
Contrôler que le rotor volant ne présente ni fissure ni autre
dommage.
