48 | Installation de l'unité intérieure avec chauffage d'appoint électrique intégré (AWE)
10.7
Raccordement électrique de l'EVU
10.7.1 Branchement électrique alternatif pour le chauffage
d'appoint électrique intégré, triphasé, EVU
Le relais du fournisseur d'énergie avec 3 contacts principaux et
1 contact auxiliaire doit être dimensionné en fonction de la puissance du
chauffage d'appoint électrique. Ce relais doit être fourni par l'électricien
ou l'EVU et adapté à la basse tension. Le module de commande nécessite
un signal ouvrir/fermer libre de potentiel en fonction des réglages du
module de commande. Si l'EVU est activé, le module de commande
affiche le symbole correspondant.
1

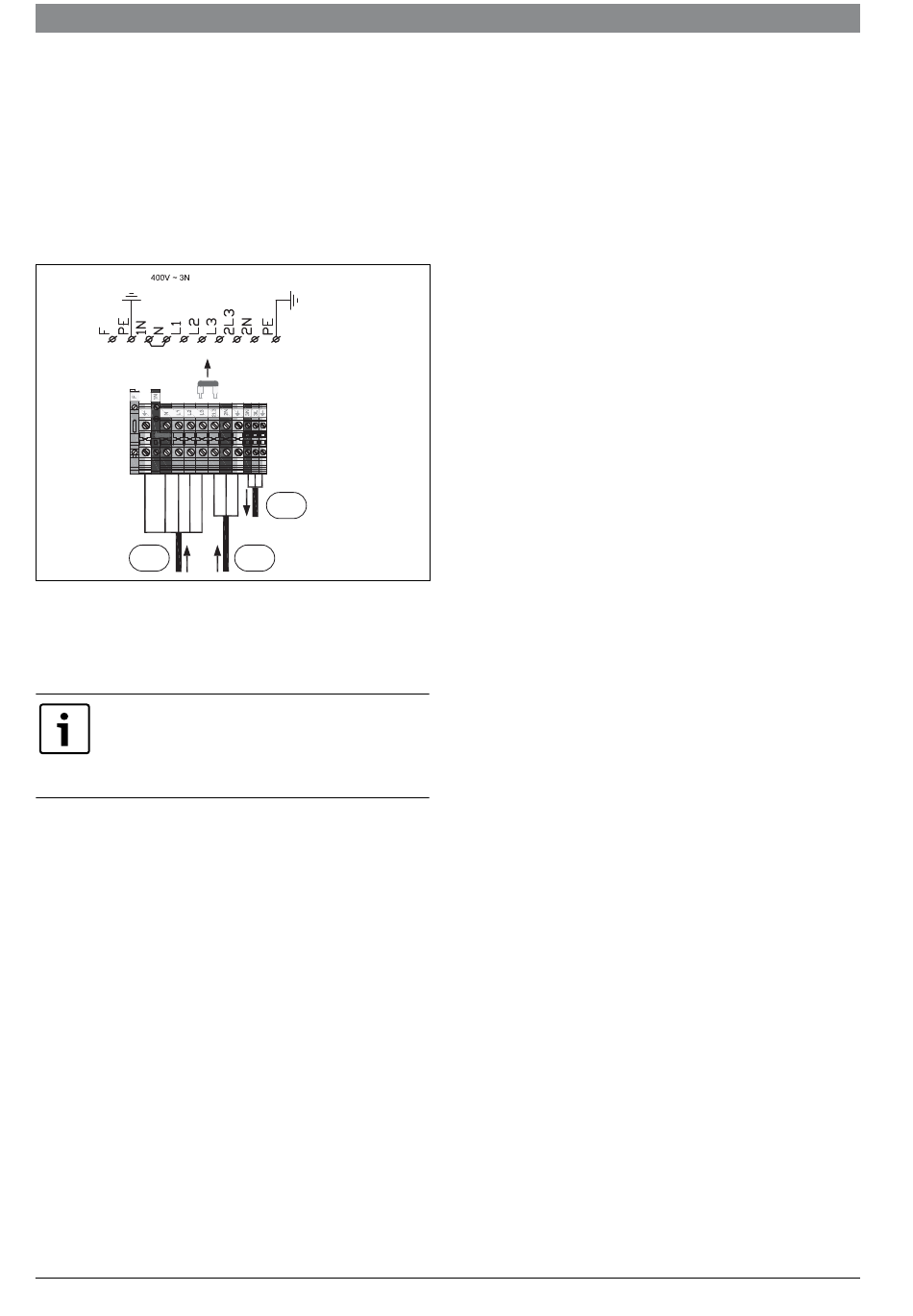

Fig. 50 Branchement électrique alternatif pour le chauffage d'appoint
électrique intégré, ~3N
[1]
Tension d'entrée réseau 400 V ~3N pour l'unité intérieure
[2]
Alimentation électrique de la régulation 230 V ~1 N
[3]
Tension de réseau 230 V ~1N pour modules accessoires
Mode EVU : retirer le pont entre L3-2L3 (voir fig. 50). La
pompe à chaleur doit être alimentée via un élément de
raccordement séparé. Pour cela, voir fig. 56 (EVU de
type 1), fig. 57 (EVU de type 2) et fig. 58 (EVU de
type 3).
6 720 821 414 (2017/01)
3
2
6 720 809 064-36.2I
