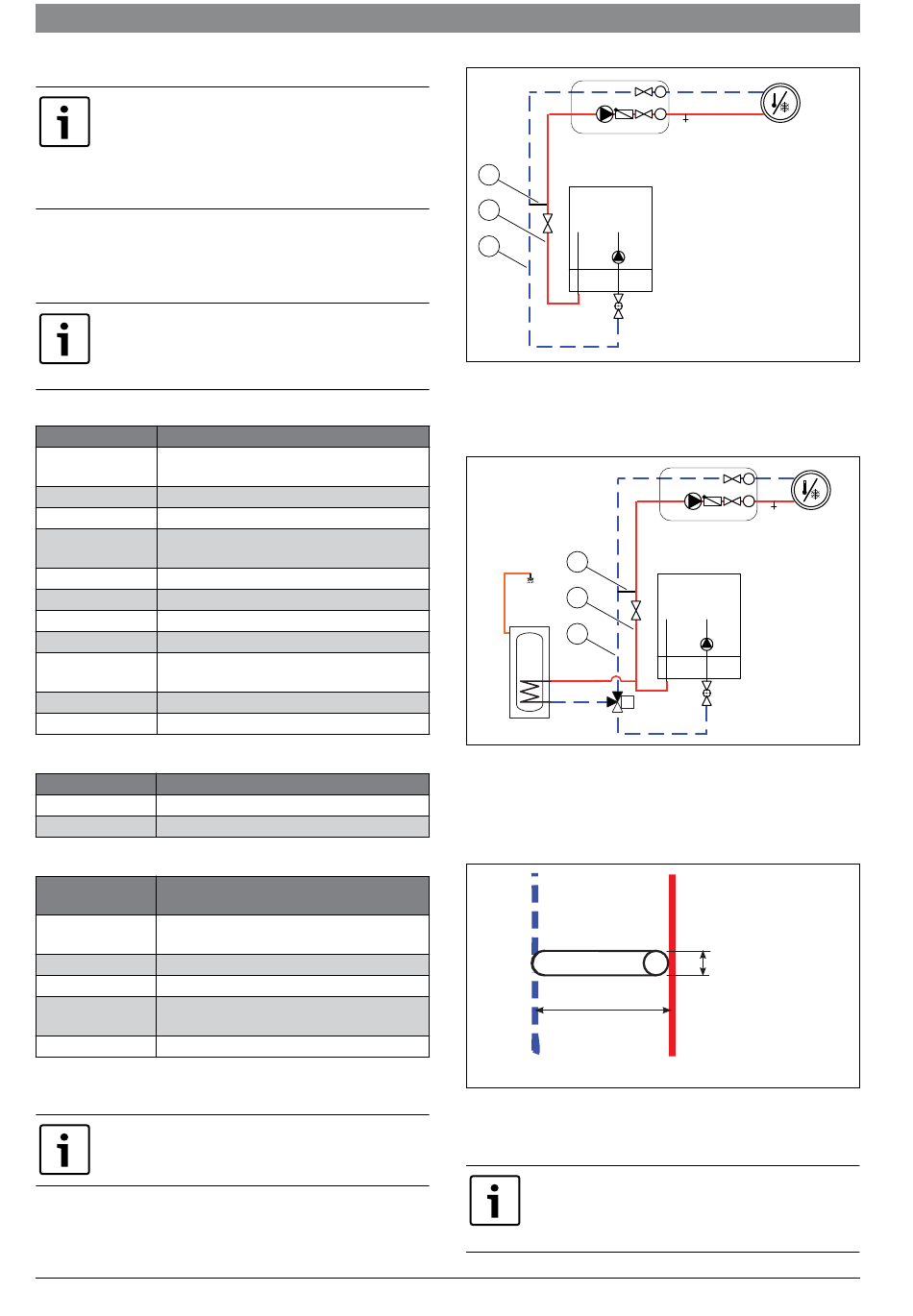

8 | Données techniques
4.3
Solutions d'installations
La pompe à chaleur et l'unité intérieure ne doivent être
installées que conformément aux solutions officielles
proposées par le fabricant.
Toute autre solution n'est pas autorisée. Les dommages
et problèmes résultant d'une installation non autorisée
sont exclus de la garantie.
Sur certaines installations, des accessoires sont nécessaires (ballon
tampon, vanne à 3 voies, mélangeur, pompe de circulation). La pompe
de circulation PC1 est pilotée par la régulation située dans l'unité inté-
rieure.
Pour les chaudières avec pompe de circulation intégrée,
une bouteille de mélange hydraulique doit être montée
entre la chaudière et AWB pour le découplage hydrau-
lique.
4.3.1
Légende des solutions d'installations
Généralités
Module d'installation Module d'installation intégré dans l'unité inté-
rieure
HPC400
Module de commande
CR10H
Thermostat d'ambiance (accessoire)
CU-EM1/ZSB...-4
Module de commande pour chauffage d'appoint
externe (chaudière)
EM1/HT4
Générateur de chaleur Générateurs de chaleur
T1
Sonde de température extérieure
MK2
Sonde du point de rosée (accessoire)
SW...-1
Ballon ECS (accessoire)
VW1
Vanne d'inversion à 3 voies chauffage/eau
chaude sanitaire (accessoire)
TW1
Sonde de température de ballon (accessoire)
PW2
Pompe de bouclage ECS (accessoire)
Tab. 6
Généralités
Z1
Circuit de chauffage sans mélangeur
PC1
Pompe de circulation, circuit de chauffage
T0
Sonde de température de départ
Tab. 7
Z1
Circuit de chauffage avec mélangeur (acces-
Z2
soire)
MM100
Module vanne de mélange (régulateur pour cir-
cuit)
PC1
Pompe de circulation, circuit de chauffage 2
VC1
Vanne de mélange
TC1
Sonde de température de départ, circuit de
chauffage 2
MC1
Vanne d'arrêt chauffage, circuit de chauffage 2
Tab. 8
Z2
4.3.2
By-pass pour l'installation de chauffage
En l'absence de ballon tampon, un by-pass est néces-
saire.
6 720 821 414 (2017/01)
1
2
3
Fig. 3
Unité intérieure avec circuit de chauffage et by-pass
[1]
By-pass ( fig. 5) ( [1] tabl. 9)
[2]
Départ diamètre du tuyau ( [2] tabl. 9)
[3]
Retour diamètre du tuyau ( [3] tabl. 9)
1
2
3
M
Fig. 4
Unité intérieure avec circuit de chauffage et production d'eau
chaude sanitaire
[1]
By-pass ( fig. 5) ( [1] tabl. 9)
[2]
Départ diamètre du tuyau ( [2] tabl. 9)
[3]
Retour diamètre du tuyau ( [3] tabl. 9)
L
Fig. 5
By-pass vue détaillée ( [1] fig. 3 et 4)
[L]
Longueur minimale du by-pass
[D]
Diamètre du tuyau
Le by-pass doit avoir un diamètre de tuyau externe de
22 mm (Cu) et être installé entre le départ et le retour. Le
by-pass doit être installé au niveau de l'unité intérieure
(IDU) à maximum 150 cm de distance.
T
T
6 720 820 130-02.1I
T
T
6 720 820 130-03.1I
D
6 720 810 933-12.3T
Compress CS7000|8000iAW/IR AWB|AWE
