9.8
Raccordement électrique de l'EVU
9.8.1
Schéma de connexion entrée EVU/SG
1

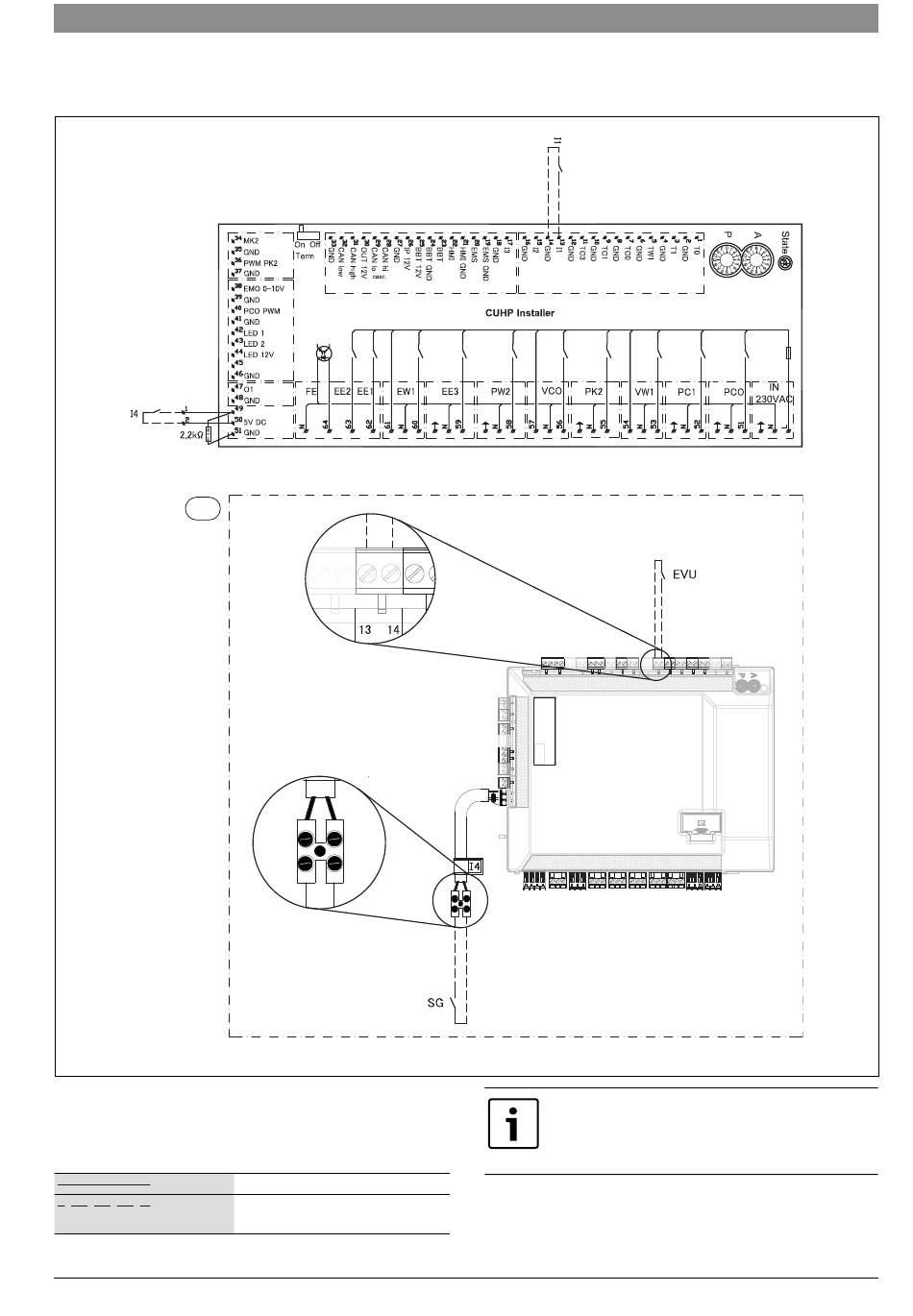

Fig. 32 Entrée externe EVU/SG
[I1] Entrée externe 1 (EVU)
[I4] Entrée externe 4 (Smart Grid)
[1]
Unité intérieure
Compress CS7000|8000iAW/IR AWB|AWE
I4
Raccordement en usine
Raccordement à l'installation/acces-
soires
Installation de l'unité intérieure pour le mode bi-combustible (AWB) | 33
I1
Le contact de commutation du relais, relié aux
raccordements 13, 14 et 49, 50 du module d'installa-
tion, doit être déterminé pour 5 V et 1 mA, commutation
(sans rebonds).
6 720 813 343-20.2I
6 720 821 414 (2017/01)
