64 | Installation d'accessoires
La notice de raccordement est indiquée dans la docu-
mentation du ballon.
Si un ballon tampon ou mixte est installé, un purgeur au-
tomatique doit être monté sur le ballon de même qu'un
purgeur automatique avec séparateur de microbulles
d'air sur le départ vers le ballon.
Les ballons ECS sont disponibles comme accessoires en plusieurs
tailles.
18.3.1 Sonde de température d'eau chaude sanitaire TW1
Si un ballon ECS est raccordé et que la sonde de température ECS TW1
est connectée à l'installation, il est confirmé automatiquement lors du
démarrage.
▶ Raccorder la sonde ECS TW1 du module d'installation dans le boîtier
de commande à la borne TW1.

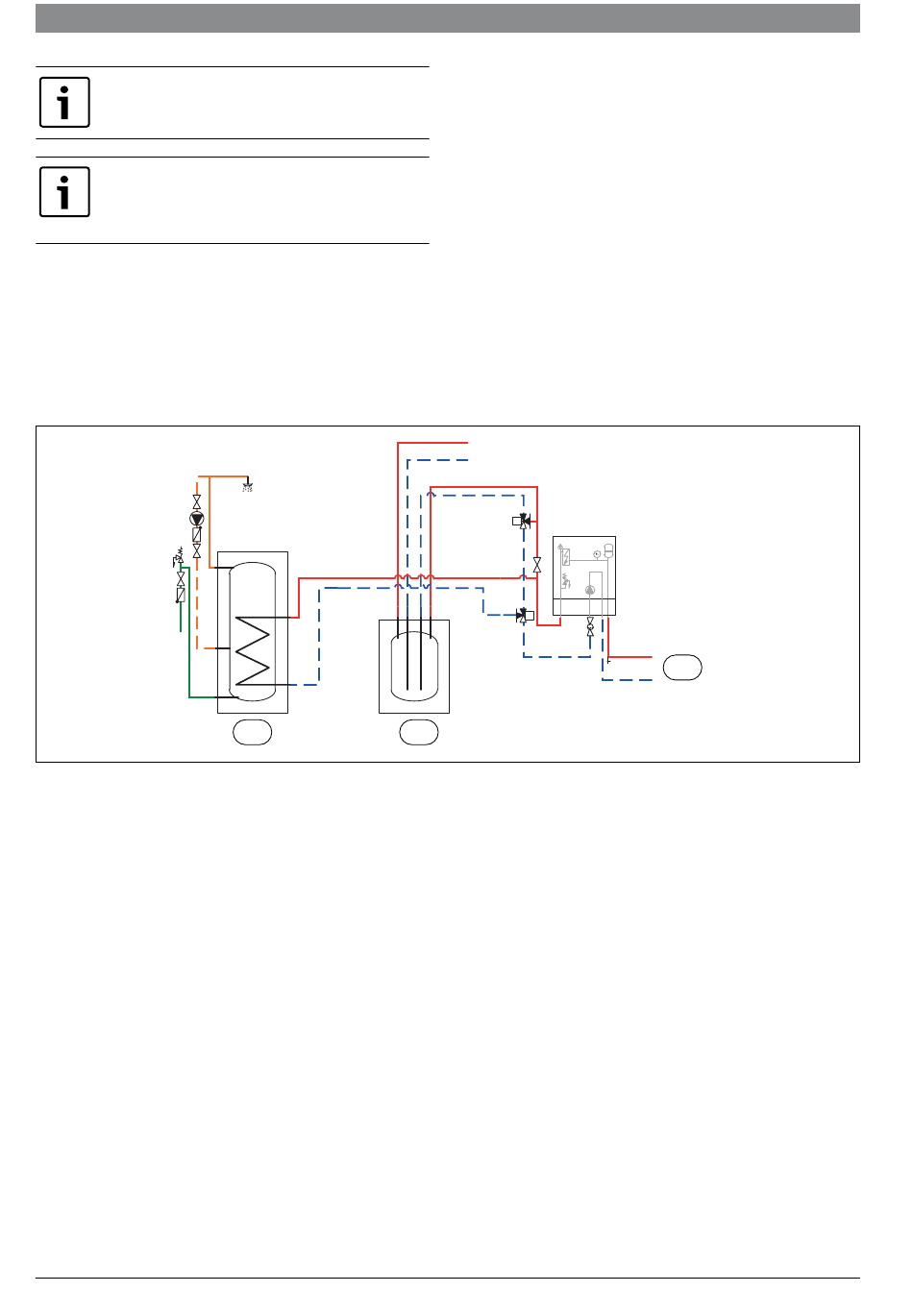

Fig. 65
[1]
Ballon d'eau chaude sanitaire
[2]
Ballon tampon
[3]
Pompe à chaleur
[VC0] Vanne à 3 voies
[HS] Système de chauffage
Si aucune vanne à 3 voies (VC0) n'est intégrée dans les systèmes
hydrauliques avec ballon tampon, cela peut provoquer des dysfonction-
nements et une réduction de l'efficacité.
18.4
Plusieurs circuits de chauffage
Le module de commande permet de réguler un circuit de chauffage sans
mélangeur en réglage d'usine. Si d'autres circuits doivent être installés,
un module de mélangeur est nécessaire pour chacun.
▶ Installer le module de la vanne de mélange (voir notice séparée), la
vanne de mélange, la pompe de circulation et les autres composants
conformément à la solution d'installation choisie.
▶ Raccorder le module de mélangeur du module d'installation dans le
boîtier de commande de l'unité intérieure à la borne EMS.
▶ Effectuer les réglages pour plusieurs circuits de chauffage comme
indiqué dans les notices d'installation du module de commande.
Si un composant est déjà raccordé à la borne EMS, effectuer le branche-
ment parallèle à la même borne, comme indiqué à la figure 63. Si plu-
sieurs modules EMS sont installés, les raccorder comme indiqué dans la
fig. 16, chap. 8.9.
6 720 821 414 (2017/01)
1
2
18.3.2 Vanne d'inversion 3 voies chauffage/ECS
Pour les solutions d'installations avec ballon ECS, une vanne 3 voies
(VW1) est nécessaire. Le raccordement d'une vanne à 3 voies est expli-
qué sur la fig. 26 ou sur la fig. 43.
18.3.3 Ballon d'eau chaude bivalent pour la thermie solaire
Un ballon ECS bivalent pour la thermie solaire est disponible comme
accessoire. Les notices pour l'installation et l'utilisation sont jointes au
ballon ECS.
18.3.4 Pompe de bouclage de l'eau chaude sanitaire PW2
La pompe est réglée sur le module de commande de l'unité intérieure (
notices d'installation du module de commande).
18.3.5 Tampon, vanne bypass VC0
En cas d'utilisation d'un ballon tampon et d'un ballon d'eau chaude sani-
taire, une vanne à 3 voies (VC0), qui peux créer si nécessaire un court-
circuit hydraulique entre l'unité intérieure et l'unité extérieure, doit être
intégrée.
HS
B
A
VC0
M
AB
B
VW1
M
A
AB
6 720 820 130-01.1I
3
Compress CS7000|8000iAW/IR AWB|AWE
